Generator 30 Kva 30 Kw Generator monofazat Pramac GSW50Y

Generatoare de curent diesel

Monofazate, sau trifazate de la Pramac, cu puteri diferite, pentru proiecte rezidentiale si industriale, mai jos va prezentam un generator de curent diesel monofazat cu putere 30Kva, raport 1X1, 30Kw

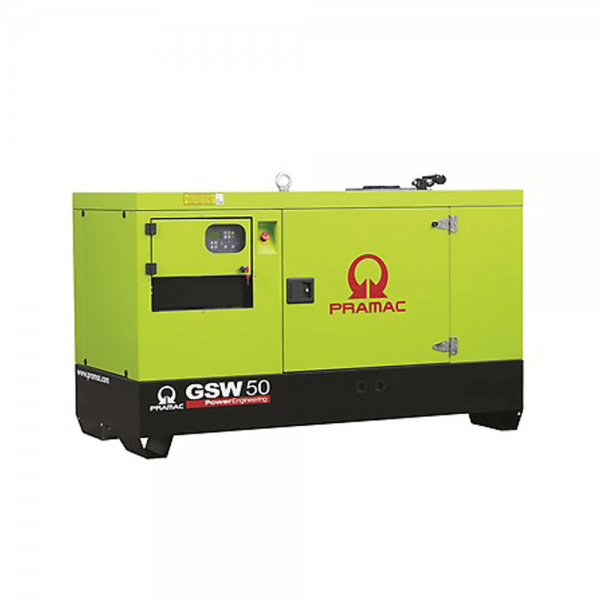

Generator electric diesel, insonorizat, cu rezervor din plastic pentru motorina si punct de ridicare central Generator 30 Kva 30 Kw Generator monofazic Pramac GSW50Y

GSW50Y Generator de curent cu carcasa insonorizata Pramac 230V 50Hz 30Kva 30Kw

Caracteristici principali

Frecvență 50 Hz

Tensiune 230 V

Factorul de putere cos ϕ 1

Faze 1

Regim De Putere

Putere pasivă LTP 30.60 kVA

Putere pasivă LTP 30,60 kW

Putere nominala PRP 28.00 kVA

Putere nominala PRP 28,00 kW

Definiție clasificări (Conform standardului ISO8528 1: 2005)

PRP - Putere primă: Se definește ca fiind puterea maximă sau poate livra continuu un grup electrogen, care este în timpul timpului sau sarcină electrică variabilă, atunci când se poate folosi un număr nelimitat de minere în condiții de utilizare convenabile, cu intervale de întreținere și procedurile respectă conform prevederilor producătorului. Puterea medie autorizată în 24 de ore utilizarea noastră va depăși 70% din puterea primă.

LTP - Putere de funcționare limitată: Se definește ca puterea maximă disponibilă, în condiții de folosire convenabilă, pentru îngrijirea grupului electrogen sau poate livra pentru până la 500 de ore se poate folosi (și nu mai mult de 300 de utilizare continuă) cu interval de timp întreținerea și procedurile respectă conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Data tehnice motorului

Producător motor Yanmar

Model piesă 4TNV98TZGPGE

Emisii de eșapament optimizate pentru 97/68 50Hz (COM) Etapa IIIA

Sistem de răcire motor Apă

Număr cilindri și amplasare 4 în linie

Deplasament 3319 cm³

Aspirație Turbocharged

Regulator de viteză electronic

Putere de amorsare brută PRP 40.2 kW

Putere maximă LTP 42.3 kW

Capacitate ulei 11.2 l

Putere lichid de răcire 8.0 l

Combustibil Diesel

Consum specific de combustibil la 75% PRP 232 g / kWh

Consum specific de combustibil PRP 232 g / kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire 2.3 kW

Circuit electric 12 V

Echipament motor

Standarde

Evaluările de mai sus reprezintă capacitatea de performanță a motorului în funcție de condiții specificat în ISO 8528/1, ISO 3046/1: 1986, BS 5514/1

Sistem de alimentare

• Sistem de injecție directă

• Element de hârtie cu filtru de combustibil

• Pompa de combustibil Bosch in-Line

Sistemul de lubrifiere

• Sistem de alimentare forțat

• Pompă trochoidă

• Filtru de ulei de lubrifiant pentru element

Sistem de inducție

• Filtru de aer montat

Sistem de răcire

• Sistem controlat termostatic cu pompă de circulație angrenată și antrenată cu centură ventilator împingător

• Radiatorul montat și conductele

Alternator tehnica de data

Alternator Mecc Alte

Model piesă ECO / P32-3S / 4

Tensiune 230 V

Frecvență 50 Hz

Factorul de putere cos ϕ 1

Sfat Fara perii

Borne 4

Standard AVR DSR

Toleranță tensiune 1.5 %

Eficiență 75% încărcare 83,4 %

Clasă H

Clasificare protectie infiltrare 23

Structură mecanică

Structură mecanică robustă îngrijire permite accesul la conexiuni și componente în interior timpul intervențiilor de întreținere a rutinei.

Regulator de tensiune

Reglarea tensiuni cu DSR. Aparatul digital DSR controlează gama de tensiune, evitarea oricăror eventuale probleme cauzate de neinstruirea personală. Acuratețea tensiuni este de ± 1% în condiții statice cu orice factor de putere și cu variația de viteză între 5% și + 30% referitor la viteza nominală.

Bobinări / Sistemul de excitare

Statorul generatorului este bobinat la 2/3 pași. Acest lucru elimină armonicele triplene (3, 9, 15 ...) pe pulmonimea de undă a tensiunii și se consideră proiectat optim pentru alimentarea neproblematică a sarcinilor nelineare. Designul cu 2/3 pași evită curenții neutri excesivi care apar unaori la pași mai mari de bobinare. MAUX (Standard):

MAUX MeccAlte Bobină Auxiliară este o bobină separată în depozite principale, îngrijire alimentează regulatorul. Dacă este posibil, bobina permite preluarea unei supraîncărcări de 300% curent forțat (întreținere de scurtcircuit) timp de 20 de secunde. Acest lucru este ideal pentru cerințele de demarare a motorului.

Impregnarea de izolare

Izolarea este conformă standardelor clasei H. Impregnarea este realizată cu rășini epoxidice premium tropicalizate, prin picurare și scurgere. Părți de mare tensiune sunt impregnate în vid, decizia de izolare este doar foarte bun. La modelele de putere mare, bobina statorului trece în timpul procesului de izolare. S-a aplicat protecție gri pe statură principală și excitator pentru protecție rutieră.

Standarde de referință

Alternator fabricat în conformitate cu specificații cele mai comune comune, precum CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN / CSA-C22.2 nr14-95- No100-95.

Generator Echipare

ȘASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OȚEL, DOTAT CU:

• Suporțiuni anti-vibrație dimensionate corespunzătoare

• Picioare de susținere sudate

REZERVOR DE COMBUSTIBIL DIN PLASTIC CU URMĂTOARELE

COMPONENTE:

• Ștuț de umplere

• Gură de aer (tub ventilație)

• Senzor nivel minim de combustibil

TUB SCURGERE ULEI CU CAPAC:

• Facilități de scurgere a uleiului

CU MOTOR DOTAT CU:

• Baterie

• Lichide (fără combustibil)

CARCASA INSONORIZATA:

• Carcasă izolată fonică, fabricată din panouri modulare, realizează cu oțel zincat ca Tratarea contra coroziunii și a condițiilor agresive de mediu, fixate și sigilate corespunzător pentru o incintă perfectă etanșă.

• Acces facil la grup electrogen pentru păstrarea, urmează: Ușilor de acces laterale târziu, fixat cu balamale din inox și dotate cu mâncare din material plastic blocabil și tablă internă din oțel perforat galvanizat; Panouri detașabile, cu găuri de șuruburi protejate cu cauciuc.

• Ușă de protecție a panoului de comandă, dotată cu o față adecvată și mâner blocabil.

• Gură de intrare aer laterală, protejată adecvat și izolată fonic. Gură evacuează aer din acoperiș, secțiune jgheab protejată cu grilaj adecvat.

• Ochet ridicare individual detașabil, amplasat pe acoperiș.

IZOLARE FONICĂ:

• Atenuarea zgomotului prin material de izolare fonică

• Amortizor rezidențial eficient plasat în interiorul baldachinului

Date dimensionale

Lungime (L) 2000 mm

Lățime (W) 920 mm

Înălțime (H) 1310 mm

Greutate fără combustibil 840 Kg

Capacitate rezervor combustibil  68l

Material rezervor de combustibil Plastic

autonomie

Consum combustibil la 75% PRP 7.09 l / h

Consum combustibil la 100% PRP 9.43 l / h

Timp de utilizare la 75% PRP 9.59 h

Timp de utilizare la 100% PRP 7.21 h

Nivel zgomot

Nivelul de zgomot garantat (LWA 95) dBA

Nivel de stridență a zgomotului la 7 mt 66 dB (A)

Data instalare

Flux aer total 67,20 m³ / min

Flux gaze eșapament la PRP 9.6 m³ / min

Temperatură privire de eșapament la LTP 530 ° C

Curentul datelor

Curent maxim 133.04 A

Curent maxim 160 A

DISPONIBILITĂ PANOU DE COMANDĂ

MANUAL PANOU DE COMANDĂ MCP

Panou de control automat ACP

MCP - MANUAL PANOU DE COMANDĂ STAȚIONAR

Montat pe grup electrogen și dotat cu: analog instrumentar, comandă, protecție grup electrogen, protejat prin ușa cu mâner blocabil.

INSTRUMENTAR (ANALOGIC)

• Voltmetru (1 fază)

• Ampermetru (1 fază)

• Contor orar

Comenzi

• Selector pornire / oprire cu cheie (Se includ și funcții de preîncălzire cu bujii incandescente).

• Buton oprire de urgență montat pe partea armăturii.

PROTECȚIE CU ALARMĂ

• Nivel scăzut combustibil

• Avarie încărcător baterie

• presiune scăzută ulei

• motorul ridicată temperatură

• Punere la pământ accidentală.

PROTECȚII CU OPRIRE

• Nivel scăzut combustibil

• Avarie încărcător baterie

• presiune scăzută ulei

• motorul ridicată temperatură.

• Disjunctor de protecție: III poli

• Buton oprire de urgență

ACSEROTII

• Panou protejat cu ușă cu mâner blocabil.

PANOU IEȘIRE MCP

Conexiuni cabluri de alimentare la disjunctor √

ACP - Panou de control automat

Montat pe grup electrogen, dotat cu unitate de comandă digitală pentru monitorizarea, controlul și protecția grupului electrogen, protejat prin ușa cu mâner blocabil.

DIGITAL INSTRUMENTAR

• Tensiune grup electrogen (3 faze).

• Tensiune rețea.

• Frecvență grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Puterea factorului Cos φ.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

• Motor temperatură (în timpul modelului)

ACCESORII

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test automa.

• Buton fizic pentru forțarea contactorului de rețea sau a contactorului de grup electrogen.

• Butoane fizice: pornire / oprire, resetare la avarie, sus / jos / pagină / introducere selecție.

• Disponibilitate pornire la distanță.

• Secționare sistem curent curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• Port comunicare RS232.

• PAROLĂ configurabilă pentru serviciul de protecție.

PROTECȚII CU ALARMĂ

• Protecții motorii: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor.

• Protecții grup electrogen: sub / supratensiune, suprasarcină, sub / suprafrecvență, avarie la demarare, sub / supratensiune baterie

PROTECȚII CU OPRIRE

• Protecții motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor,

• Protecție grup electrogen: sub / supratensiune, suprasarcină, sub / supratensiune baterie, avarie încărcător baterie.

• Disjunctor de protecție: III poli.

• Protecție punere la pământ accidentală, inclusiv în unitatea de comandă.

PROTECȚIE ALTELE

• Buton oprire de urgență.

• Panou protejat prin ușă cu mâner blocabil.

PANOU IEȘIRE ACP

Rând soclu coloană pentru conexiune la ACP la panoul ESTE.

Conexiuni cabluri de alimentare la disjunctor

Suplimente:

Disponibil doar la comandă:

SUPLIMENT PANOU COMANDĂ

RCG - Diverse suplimente pentru telecomenzi - pentru modelele:

ACP

TLP - Diverse suplimente pentru semnale izolate - pentru modelele:

ACP

SUPLIMENT ECHIPARE GRUP ELECTROGEN

KPR - Set premium (Tavă antiscurgere - Senzor detecție scurgere - Pompă manuală scurgere ulei) pompă)

AFP - Pompă de carburant automatată ACP

Rezervor combustibil extins

Capacitate rezervor combustibil 450 l

Lungime (generator) (L) 2005 mm

Lățime (generator) (W) 1066 mm

Înălțime (Geradores) (H) 1812 mm

SUPLIMENTE MOTOR

PHS - Răcitor Sistem Preîncălzire - disponibil pentru model: ACP

Accesorii

Articole disponibile ca echipament accesoriu

STR - Trailer șantier

RTR - Remorcă rutieră

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

LTS - Panou Transfer Sarcina [Opțional pentru Panou de Control Automat ACP]

Panoul de transfer de sarcină (LTS) opereaza comutarea sursei de a face între generator si reteaua de alimentare in aplicatii de rezerva, garantie si alimentare intro perioada scurta de timp.

Panoul LTS este posibil ca îngrijirea independentă să poată fi instalată separat generator. Comanda logica a comutarii sursei de alimentare este acționată prin panoul generare automată de control (ACP) generator de montaj pe perete, deci nu este necesar să fie nici măcar un lucru logic pe panoul LTS.

LTS de tip ATyS_dM:

• Cutie: carcasa din otel

• Mod de instalare: Montat pe perete

• Usa: Usa articulata este inchisa cu blocare dubla.

• Sfat Protectie: IP54

• Acces placute: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Uniti motorul

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• manual Carcasa pentru manerul

• Mecanismul de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentare

• Tensiune (bobină): 230 / 240VAC (Toleranta +/- 20% 176 / 288VAC)

• Frecventa 50 și 60 Hz

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

SUPLIMENTARE DISPONIBIL LA CERERE (Numai pentru versiunea LTS ATyS_dM):

• ESB - buton de oprire de urgență (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (intern plexiglas)
