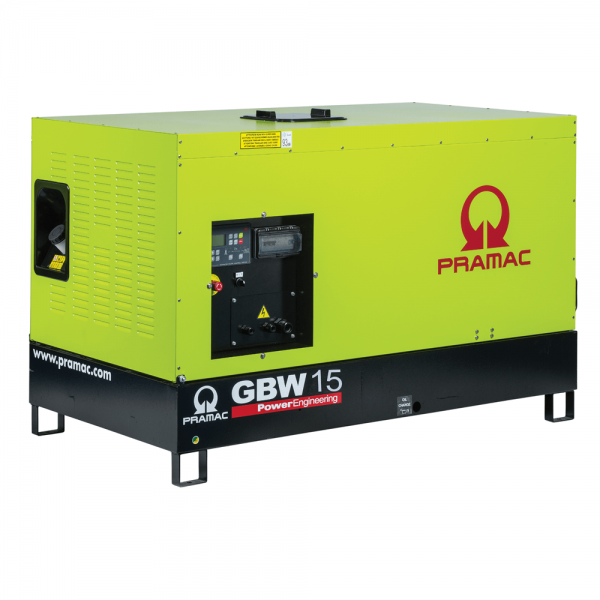

Generator electric automat Diesel Pramac GBW 15Y

GENERATOR DIESEL TRIFAZAT GENERATOR PROFESIONAL PRAMAC Folosit pentru uz general, generatorul diesel Pramac, face parte din seria generatoarelor profesionale carcasate, in care te poti baza cu toata increderea, aceasta serie GBW, de generatoare, produsa de Pramac, este o serie de generatoare electrice cu puteri de la 10KVa, la peste 45 de KVA si pot fi personalizate pentru fiecare proiect in parte, nu exista termen de comparatie intre generatoarele Pramac si alte generatoare produse in fabrici care apar si dispar, Pramac fiind una dintre fabricile cele mai serioase din lume, oferind service si piese de schimb, pentru orice model de generator Pramac produs vreodata, oferim consultanta personalizata pentru fiecare proiect in parte si solutiile cele mai bune.

Acest generator trifazat diesel Pramac, este pregatit pentru conexiune electrica trifazata direct din panoul de comanda manual, nu este dotat cu prize de niciun fel, nici trifazate, nici monofazate

Mai jos gasiti detaliile acestui tip de generator electric si cateva explicatii despre acesta;

Frecventa generator curent 50Hz

Tensiune generator curent 400V

Factor de putere generator curent cos 0,8 Ø

Faze 3

Putere pasiva LTP  generator curent 14.30 KVA

Putere pasiva LTP  generator curent 11.44 KW

Putere nominala PRP generator curent 13.00 KVA

Putere nominala PRP generator curent 10.40 KW

Date tehnice motor;

Producator motor Yanmar

Model piesa  3TNV88-BGPGE

Emisii de esapament optimizate pentru (COM) Certificat fara emisii 97/68 50Hz

Sistem de racire motor  Apa

Numar cilindri si amplasare 3 in linie

Deplasament 1642 cm³

Aspiratie Natural

Regulator de viteza Mecanic

Putere de amorsare bruta PRP 13.3 kW

Putere maxima LTP 14 kW

Capacitate ulei 6.9 l

Putere lichid de racire 2 l

Combustibil Diesel

Consum specific de combustibil la 75% PRP 250 g/kWh

Consum specific de combustibil la 100% PRP 250 g/kWh

Sistem de pornire Electric

Circuit electric 12 V

Date tehnice Alternator;

Alternator Linz

Model piesa E1S13MD

Tensiune 400V

Frecventa 50Hz

Factor de putere cos 0.8

Borne 4

Tip Cu perii

Toleranta tensiune 4 %

Eficienta 75% load 85.4 %

Clasa H

Clasificare protectie infiltrare 21

Date dimensionale;

Lungime 1645 mm

Latime 870 mm

Inaltime 1272 mm

Greutate fara combustibil 430 Kg

Capacitate rezervor combustibil 51 l

Materialul din care este confectionat rezervorul de combustibil Plastic

Autonomie

Consum combustibil la 75% PRP 2.84 l/h

Consum combustibil la 100% PRP 3.77 l/h

Timp de functionare la  75% PRP 17.96 h

Timp de functionare la  100% PRP 13.53 h

Date instalare;

Flux total de aer necesar 50.91 m³/min

Flux gaze esapament la PRP 2.6 m³/min

Temperatura gaze de esapament la LTP 450 °C

Data curent

Capacitate baterie 70 Ah

Curent maxim 160 A

DISPONIBILITATE PANOU DE COMANDA

Panou de comanda manual MCP

Panou de control automat ACP

Definitie clasificari (Conform standardului ISO8528 1:2005)

PRP - Putere prima: Se defineste ca fiind puterea maxima pe o poate livra continuu un grup electrogen, furnizând în acelasi timp o sarcina electrica variabila, când este utilizat un numar nelimitat de ore pe an în conditiile de utilizare convenite, cu intervalele de întretinere si procedurile respectate conform prevederilor producatorului. Puterea medie permisa în 24 h de functionare nu va depasi 70% din puterea prima.

LTP - Putere de functionare pe perioada limitata: Se defineste ca puterea maxima disponibila, în conditiile de functionare convenite, pe care grupul electrogen o poate livra pentru pâna la 500 h de functionare pe an (si nu mai mult de 300 de utilizare continua) cu intervalele de întretinere si procedurile respectate conform prevederilor producatorilor. Nu este disponibila o capacitate de suprasarcina.

Structura mecanica

Structura mecanica robusta care permite accesul usor la conexiuni si componente în timpul interventiilor de întretinere de rutina.

Regulator de tensiune

Reglarea tensiunii cu DSR. Aparatul digital DSR controleaza gama de tensiune, evitând orice eventuale probleme cauzate de personal neinstruit. Acuratetea tensiunii este ±1% în conditie statica cu orice factor de putere si cu variatia de viteza între 5% si +30% referitor la viteza nominala.

Echipare generator

SASIU DE BAZA FABRICAT DIN PROFIL SUDAT DE OTEL, DOTAT CU:

• Sasiu de baza din otel cu picioare de sustinere

• Suporti anti-vibratie dimensionati corespunzator

• Punct de împamântare pentru conectarea tuturor pieselor metalice ale grupului generator

Rezervor de combustibil cu componenta de mai jos:

• gât Filler

• aerisire de aer (conducta de ventilatie)

• Senzor de nivel de combustibil minim

PROTECTII:

• Protectia pieselor mobile si rotative contra contactelor accidentale.

MOTOR DOTAT CU:

• Baterie

• Lichide (fara combustibil)

TUB EVACUARE (Standard):

• Amortizor industrial (liber)

MCP - PANOU DE COMANDA MANUAL STA?IONAR

Montat pe grupul electrogen si dotat cu: instrumentar, comanda, protectia grupului electrogen.

INSTRUMENTAR (ANALOGIC)

• Voltmetru (1 faza)

• Ampermetru (1 faza)

• Contor orar

COMENZI

• Selector pornire/oprire cu cheie (Se include si functia de preîncalzire cu bujii incandescente).

• Buton oprire de urgenta

PROTECTIE CU ALARMA

• Nivel scazut combustibil

• Avarie încarcator baterie

• presiune scazuta ulei

• temperatura ridicata motor

• Punere la pamânt accidentala.

PROTECTII CU OPRIRE

• Nivel scazut combustibil

• Avarie încarcator baterie

• presiune scazuta ulei

• temperatura ridicata motor.

• Protectie disjunctor: III poli

• Buton oprire de urgenta

PANOU IESIRE MCP

Conexiuni cabluri de alimentare la disjunctor v

ACP - Panou de control automat

Montat pe grupul electrogen, dotat cu unitate de comanda digitala pentru monitorizarea, controlul si protectia grupului electrogen.

INSTRUMENTAR DIGITAL

• Tensiune grup electrogen (3 faze).

• Tensiune retea.

• Frecventa grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Factor putere Cos f.

• Contor orar.

• Viteza motor r.p.m.

• Nivel combustibil (%).

Temperatura motor (în functie de model)

COMENZI SI ALTELE

• Patru moduri de operare: OPRIT - Pornire manuala - Pornire automata - Test automat.

• Buton fizic pentru fortarea contactorului de retea sau a contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagina/introducere selectie.

• Disponibilitate pornire la distanta.

• Sectionator sistem curent continuu.

• Alarma acustica.

• Încarcator automat baterie.

• Port comunicare RS232.

• PAROLA configurabila pentru nivelul de protectie

PROTECTII CU ALARMA

• Protectii motor: nivel scazut combustibil, presiune scazuta ulei, temperatura ridicata motor.

• Protectii grup electrogen: sub/supratensiune, suprasarcina, sub/suprafrecventa, avarie la demarare, sub/supratensiune baterie

PROTECTII CU OPRIRE

• Protectii motor: nivel scazut combustibil, presiune scazuta ulei, temperatura ridicata motor,

• Protectie grup electrogen:sub/supratensiune, suprasarcina, sub/supratensiune baterie, avarie încarcator baterie.

• Protectie disjunctor: III poli.

• Protectie punere la pamânt accidentala, inclusa în unitatea de comanda.

PROTECTIE ALTELE:

• Buton oprire de urgenta

PANOU IESIRE ACP

Rând soclu coloana pentru conexiunea de la ACP la panoul LTS.v

Conexiuni cabluri de alimentare la disjunctor v

Suplimente:

Disponibil doar la comanda :

SUPLIMENT PANOU COMANDA

RCG - Diverse suplimente pentru telecomenzi - pentru modelele: ACP

TLP - Diverse suplimente pentru semnale izolate - pentru modelele: ACP

ADI - Intensitate Diferentiala Ajustabila - pentru modelele: ACP

TIF - Disjunctor cu IV poli în loc de III - pentru modelele: ACP MCP

SUPLIMENT ECHIPARE GRUP ELECTROGEN

AFP - Pompa de carburant automata ACP

SUPLIMENTE MOTOR

PHS - Racitor Sistem Preîncalzire - disponibil pentru modelele: ACP

Accesorii

Articole disponibile ca echipament accesoriu

FEC - Suflanta si flanse pentru compensator flexibil de evacuare

RES - AMORTIZOR PROPRIU

LTS - COMUTATOR DE TRANSFER DE SARCINA - Accesorii ACP

LTS - Panou Transfer Sarcina [Optional pentru Panou de Control Automat ACP]

Panoul de transferul de sarcina (LTS) opereaza comutarea sursei de alimentare intre generator si reteaua de alimentare in aplicatii de rezerva, garantand alimentarea intr-o perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de generator. Comanda logica a comutarii sursei de alimentare este actionata prin panoul de control automat (ACP) montat pe generator, deci nu este necesar nici un dispozitiv

• Cutie: carcasa din otel

• Mod de instalare: Montat pe perete

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip Protectie: IP54

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 230 / 240VAC (Toleranta +/- 20% 176 / 288VAC)

• Frecventa 50 si 60 Hz

• Conform cu IEC 60947-3, EN 61439-6-1 si GB 14048-11

SUPLIMENTE DISPONIBILE LA CERERE (Numai pentru versiunea LTS ATyS_dM):

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)
