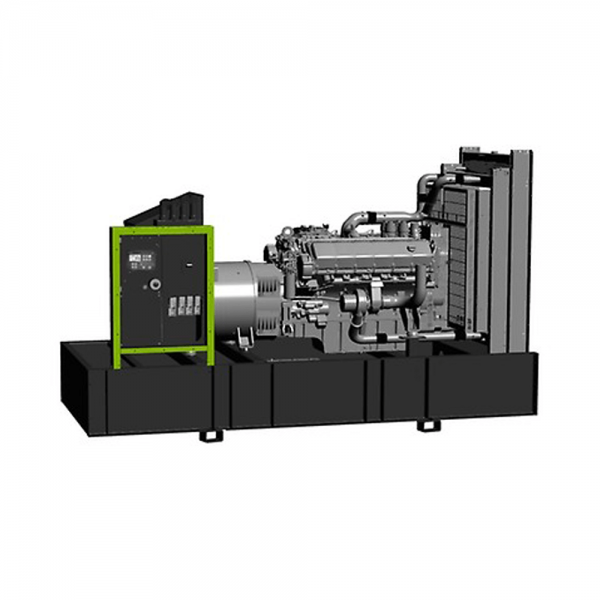

Grup electrogen 460 KVA GSW 460I
  • Disponibil: In Stoc
  • Model: GSW460IOPEN
  • Greutate: 2,965.00kg
200.167,00 Lei
Adaugă în Coş

Trimite link:

Grup electrogen 460 KVA GSW 460I Grup electrogen diesel trifazat, generator electric profesional

GSW460I

Caracteristici principale

Frecvenţă 50 Hz

Tensiune 400 V

Factor de putere cos ϕ 0.8

Faze 3

Regim De Putere

Putere pasivă LTP 450.00 kVA

Putere pasivă LTP 360.00 kW

Putere nominala PRP 409.59 kVA

Putere nominala PRP 327.67 kW

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Date tehnice motor

Producător motor FPT

Model piesă C13TE3A

Emisii de eşapament optimizate pentru 97/68 50Hz (COM) Stage II

Sistem de răcire motor Apă

Număr cilindri şi amplasare 6 in line

Deplasament 12880 cm³

Aspiraţie Turbosuflanta racire evacuare

Regulator de viteză Electronic

Putere de amorsare brută PRP 366.2 kW

Putere maximă LTP 401 kW

Capacitate ulei 35 l

Consum lubrifiant la PRP (max) 0,2 %

Putere lichid de răcire 48 l

Combustibil Diesel

Consum specific de combustibil la 75% PRP 203.6 g/kWh

Consum specific de combustibil la PRP 208 g/kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire 6 kW

Circuit electric 24 V

Standards

ISO 8528 standard certification of excellent performance related to load acceptance.

Injection system

Accurate fuel delivery, provided by electronic controlled unit injectors and heavy-duty

Common Rail system, to achieve top performance in terms of load response and top power with low fuel consumption.

Air handling

Cursor series are available in turbocharged with air-to-air charge cooled air system with 4 valves per cylinder to increase engine efficiency thanks to the optimization of thermodynamic performance in terms of load response & fuel consumption. 600h Oil interval change

Cursor series adopt combustion chambers and high pressure injection system optimized to reduce oil dilution. Optimum engine design in terms of mechanical clearances, piston rings and oil system calculation.

Engine design

Multiple injections, balancer counterweights incorporated in crankshaft webs, rear geartrain layout, camshaft in crankcase, suspended oil pan, ladder frame cylinder block.

Date tehnice alternator

Alternator Leroy Somer

Model piesă TAL 047 A

Tensiune 400 V

Frecvenţă 50 Hz

Factor de putere cos ϕ 0.8

Borne 4

Standard AVR R180

Toleranţă tensiune 1 %

Efficiency 75% load 94.1 %

Clasă H

Clasificare protectie infiltrare 23

The TAL alternator range is designed to meet the needs of general applications such as prime power and stand-by. The alternator is designed to meet power needs of commercial and industrial buildings and telecom cell towers.

Compact Robust Design:

•Compact design with easy maintenance and access to cables and regulator

•Rugged assembly to withstand engine vibrations

•Steel frame

•Aluminium or Cast iron flanges and shields

•Sealed for life bearing

Excitation and regulation system:

•Excitation system: AREP

•Voltage A.V.R.: R180

Environment and protection:

•IP 23

•Class H insulation

•Standard winding protection for non-harsh environments with relative humidity ≤ 95%

Compliant with international standards

The TAL range complies with international standards and regulations: EMC, CE, and IEC 60034.

The range is designed, manufactured and marketed in an ISO 9001 and 14001 environment.

Echipare generator

ŞASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OŢEL, DOTAT CU:

• Suporţi anti-vibraţie dimensionaţi corespunzător

• Picioare de susţinere sudate

REZERVOR DE COMBUSTIBIL DIN PLASTIC CU URMĂTOARELE

COMPONENTE:

• Ştuţ de umplere

• Gură de aer (tub ventilaţie)

• Senzor nivel minim de combustibil

MANUAL pompa de ulei DRAININ:

• Facilităţi de scurgere a uleiului

MOTOR DOTAT CU:

• Baterie

• Lichide (fără combustibil)

PROTECŢII:

• Protecţia pieselor mobile şi rotative contra contactelor accidentale.

RIDICARE:

• puncte de ridicare structura cadru.

TUB EVACUARE (Standard):

• Amortizor industrial (liber)

Date dimensionale

Lungime (L) 3500 mm

Lăţime (W) 1500 mm

Înălţime (H) 1970 mm

Greutate fără combustibil 2965 Kg

Capacitate rezervor combustibil 636 l

Fuel tank material Plastic

Autonomie

Consum combustibil la 75% PRP 66.94 l/h

Consum combustibil la 100% PRP 90.68 l/h

Timp de funcţionare la 75% PRP 9.50 h

Timp de funcţionare la 100% PRP 7.01 h

Date instalare

Flux aer total 491.50 m³/min

Flux gaze eşapament la PRP 86.73 m³/min

Temperatură gaze de eşapament la LTP 445 °C

Data Current

Battery capacity 180 Ah

Curent maxim 649.54 A

Curent maxim 630 A

DISPONIBILITATE PANOU DE COMANDĂ

Panou paralel modular MPP

ACP - Panou de control automat, pentru detalii si pret, accesati linkul

Montat pe grupul electrogen, dotat cu unitate de comandă digitală pentru

monitorizarea, controlul şi protecţia grupului electrogen, protejat prin uşa cu mâner

blocabil.

INSTRUMENTAR DIGITAL

• Tensiune grup electrogen (3 faze).

• Tensiune reţea.

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Factor putere Cos φ.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

•C TOeMmEpNeZraI tŞurIă A mLTotEoLr E(în funcţie de model)

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test

automat.

• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup

electrogen

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Disponibilitate pornire la distanţă.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• Port comunicare RS232.

• PAROLĂ configurabilă pentru nivelul de protecţie

PROTECŢII CU ALARMĂ

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată

motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,

avarie la demarare, sub/supratensiune baterie

PROTECŢII CU OPRIRE

• Engine protections:nivel scăzut combustibil, presiune scăzută ulei, temperatură

ridicată motor,

• Protecţie grup electrogen:sub/supratensiune, suprasarcină, sub/supratensiune

baterie, avarie încărcător baterie.

• Protecţie disjunctor: III poli.

• Protecție punere la pământ accidentală, inclusă în unitatea de comandă.

PROTECŢIE ALTELE

• Buton oprire de urgenţă.

PANOU IEȘIRE ACP

Opțiuni dedicate pentru telecomandă: RCG

Cutie de derivație externă (ETB) Standard

Set soclu Optional

MPP - Panou paralel modular

Montat pe grupul electrogen, dotat cu unitate de comandă digitală InteliVision5 pentru

monitorizarea, controlul, protecţia şi partajarea sarcinii pentru grupuri electrogene

individuale sau multiple funcţionând în modurile standby sau paralel (maxim 32 grupuri

electrogene în insulă).

INSTRUMENTAR DIGITAL

• Reţea: tensiune, Intensitate, Frecvenţă.

• Reţea kW - kVAr -Factor putere Cos f.

• Tensiune grup electrogen (3 faze).

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Putere grup electrogen (kVA - kW - kVAr).

• Factor putere grup electrogen Cos f.

• kWh şi kVAh grup electrogen.

• Tensiune baterie.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

• Temperatură motor (în funcţie de model).

• Presiune ulei (în funcţie de model).

COMANDĂ ŞI ALTELE

• Afişaj grafic 320x240 pixeli.

• Moduri de operare: OPRIT - Funcţie AMF - Aplicaţie tip insulă indivual paralel la

reţea - Aplicaţie tip AMF indivual paralel la reţea - Aplicaţie tip insulă cu grupuri

electrogene multiple, în paralel.

• Butoane fizice pentru forţarea disjunctorului/contactorului de reţea sau a

disjunctorului/contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Operare multiplă în paralel şi Gestiune Alimentare cu partajare AVR digitală de

sarcină.

• Sincronizare şi control de alimentare automate (prin regulator de viteză sau ECU)

• Import/Export sarcină de bază şi Nivelare a vârfurilor

• Comandă tensiune şi PF (AVR).

• I/O digital (12/12) şi intrări analogice (3) configurabile.

• Integrare funcţii programabile din PLC.

• Istoric bazat pe evenimente (până la 500 înregistrări).

• Gamă de măsurare selectabilă 120/277V şi 0-1/0-5A.

• Disponibilitate Pornire la distanţă şi Blocare semnal.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• 2 porturi de comunicare RS232/RS485/USB.

• PAROLĂ configurabilă pentru nivelul de protecţie.

PROTECŢIE CU ALARMĂ ŞI OPRIRE

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată

motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,

avarie la demarare, sub/supratensiune baterie

• Altele: supraintensitate, scurtcircuit, curent de întoarcere, punere la pământ

accidentală

PROTECŢII ALTELE:

• Protecţie disjunctor: IV poli motorizat.

• Buton oprire de urgenţă.

PANOU IEȘIRE MPP

Conectori pini multipli (intrare și ieșire) pentru cablu comandă n 2

Cablu conectare cu 2 conectori pini multipli (lungime 10m) n 1

ETB- Cutie de derivație externă ETB

Suplimente:

Disponibil doar la comandă :

SUPLIMENT PANOU COMANDĂ

RCG - Diverse suplimente pentru telecomenzi - pentru

modelele:

ACP MPP

TLP - Diverse suplimente pentru semnale izolate - pentru

modelele:

ACP MPP

ADI - Intensitate Diferențială Ajustabilă - pentru modelele: ACP

TIF - Disjunctor cu IV poli în loc de III - pentru modelele: ACP

Socket kit

Kit SKB or Kit SKC (for total n. 4 socket) - avaliable for model: ACP

Protecție individuală Disjunctor și Punere la Pământ

accidentală

3P+N+T 400V 63A n 1

3P+N+T CEE 400V 32A n 1

230V/16A SCHUKO n 1

With version SKB:

3P+N+T CEE 400V 16A n 1

With version SKC:

400V/125A 3P+N+T CEE n 1

SUPLIMENT ECHIPARE GRUP ELECTROGEN

LPT - Tavă antiscurgere

AFP - Pompă de carburant automată ACP MPP

SUPLIMENTE MOTOR

PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele: ACP MPP

Accesorii

Articole disponibile ca echipament accesoriu

FEC - Suflantă și flanșe pentru compensator flexibil de

evacuare

RES - AMORTIZOR PROPRIU

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

LTS - Panou de Transfer Sarcina [Optional pentru panoul de control automat ACP]

Panoul de transferului de sarcină (LTS) opereaza comutarea sursei de alimentare intre

generator si reteaua de alimentare in aplicații de rezerva, garantand alimentarea intr-o

perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de

setul de generare. Comanda logică a comutării sursei de alimentare este acționată prin

intermediul panoului de control automat (ACP) montat pe generator, deci nu este

nLeTcSe sdaer tniipci AuTny dSis_pDo:zitiv logic pe panoul LTS.

• Cutie: carcasa din otel

• Mod de instalare: Montat pe perete <400A; Montat pe podea => 630A

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip protectie: IP43

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 208 / 277VAC (Toleranta +/- 20% 166 / 333VAC)

• Frecventa 50 și 60 Hz

• Interfata ATyS D10, fixata pe usa pentru indicarea starii: Doua lumini pentru a indica

prezenta tensiunii retelei si a generatorului diesel; Două lumini pentru comutator

pozitie; Modul functional (auto / manual) și protectia IP65.

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

OTIONALE LTS DISPONIBILE LA CERERE:

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)

Technical
ModelGSW
TipFix Stationar
Tip combustibilDiesel
Tip curentTrifazat
Tip pornireElectric
AVRDa
Autonomie10 h
StructuraNecarcasat
UtilizareIndustrial
Putere ( KVa )450.00
Putere ( KW )360.00
Lungime (mm)3500
Latime (mm)1500
Inaltime (mm)1970
Greutate (Kg)2965

Adauga un review

Notă: Codul HTML este citit ca şi text!
1 5
Captcha

Acest browser nu acceptă PDF-uri. Descărcați PDF-ul pentru vizualizare: Descarca PDF
