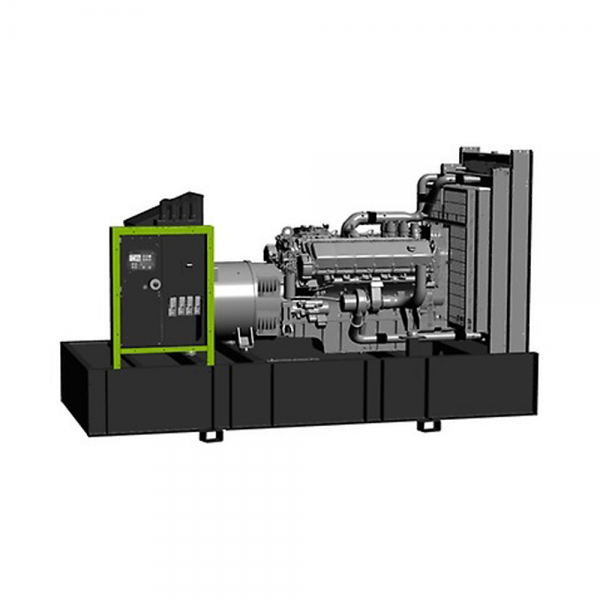

Grup electrogen 510 KVA GSW 510V

Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Precomandă
Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Grup electrogen 510 KVA GSW 510V - Generatoare Pramac
Grup electrogen 510 KVA GSW 510V
  • Disponibil: Precomandă
  • Model: GSW510VOPEN
  • Greutate: 3,180.00kg
0,00 lei

Trimite link:

Grup electrogen 510 KVA GSW 510V

Grup electrogen profesional Pramac, diesel trifazat

GSW510V

Caracteristici principale

Frecvenţă 50 Hz

Tensiune 400 V

Factor de putere cos ϕ 0.8

Faze 3

Regim De Putere

Putere pasivă LTP 509.66 kVA

Putere pasivă LTP 407.73 kW

Putere nominala PRP 458.81 kVA

Putere nominala PRP 367.05 kW

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Date tehnice motor

Producător motor Volvo

Model piesă TAD1345GE

Emisii de eşapament optimizate pentru 97/68 50Hz (COM) Stage II

Sistem de răcire motor Apă

Număr cilindri şi amplasare 6 in linie

Deplasament 12780 cm³

Aspiraţie Turbosuflanta

intercooler

Regulator de viteză Electronic

Putere de amorsare brută PRP 398 kW

Putere maximă LTP 441 kW

Capacitate ulei 36 l

Putere lichid de răcire 44 l

Combustibil Diesel

Consum specific de combustibil la 75% PRP 197 g/kWh

Consum specific de combustibil la PRP 196 g/kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire 7 kW

Circuit electric 24 V

ENGINE EQUIPMENT

Standards

The engine performance corresponds to ISO 3046, BS 5514 and DIN 6271. Power output guaranteed within 0 to +2% att rated ambient conditions at delivery. Ratings are based on ISO 8528. Engine speed governing in accordance with ISO 3046/IV, class A1 and ISO 8528-5 class G3

Engine and block

• Optimized cast iron cylinder block with optimum distribution of forces

• Wet, replaceable cylinder liners

• Crankshaft induction hardened bearing surfaces and fillets with seven bearings for moderate load on main and high-end bearings

• Keystone top compression rings for long service life

• Replaceable valve guides and valve seats

• Tapered connecting rods for increased piston lifetime

• Over head camshaft and four valves per cylinder

Fuel system

• Electronic unit injectors

• Fuel prefilter with water separator and waterin-fuel indicator / alarm

• Fine fuel filter with manual feed pump and fuel pressure switch

Lubrication system

• Full flow oil cooler

• Full flow disposable spin-on oil filter, for extra high filtration

• Gear type lubricating oil pump, gear driven by the transmission

Cooling system

• Efficient cooling with accurate coolant control through a water distribution duct in the cylinder block. Reliable sleeve thermostat with minimum pressure drop

• Belt driven coolant pump with high degree of efficiency

Date tehnice alternator

Alternator Mecc Alte

Model piesă ECO40-3S

Tensiune 400 V

Frecvenţă 50 Hz

Factor de putere cos ϕ 0.8

Borne 4

Tip Fara perii

Standard AVR DER1-A

Toleranţă tensiune 1 %

Efficiency 75% load 94.8 %

Clasă H

Clasificare protectie infiltrare 23

PMG configurable (supplement) Yes

Structură mecanică

Structură mecanică robustă care permite accesul uşor la conexiuni şi componente în timpul intervenţiilor de întreţinere de rutină.

Regulator de tensiune

Reglarea tensiunii cu DER 1. Aparatul digital DER 1 este un Regulator controlat digital, bazat pe DSP (Procesor de Semnal Digital) care combină funcţiile de Reglare

Tensiune, Protecţii Alternator şi Diagnostic într-o placă individuală foarte mică.

Tensiune alimentare: 40Vac÷270Vac

Curent maxim continuu de ieşire: 4Adc

Gamă frecvenţă: 12Hz÷72Hz

Recunoaştere automată detectare monofazică

Valoarea medie de reglare a tensiunii

Gamă reglare (detecţie) tensiune de la 75Vac la 300Vac

Precizia reglării tensiunii: ± 1% de la zero sarcină la sarcina nominală în stare statică, cu orice factor de putere şi pentru variaţii de frecvenţă de la -5% la +20% din valoarea nominală.

Precizia reglării tensiunii: ± 0,5% în condiţii stabilizate (sarcină, temperatură).

Cădere temporară de tensiune şi supratensiune în limita a ± 15%

Timp recuperare tensiune în limita a ± 3% din valoarea setată, în mai puţin de 300 msec.

Protecţie de viteză redusă cu prag şi pantă ajustabile

Alarme de supra- şi subtensiune

Protecţie la supracurent de excitaţie cu intervenţie întârziată

Stocare condiţii alarmă (tipul alarmei, numărul evenimentelor, durata ultimului eveniment, timpul total)

Memorarea timpului regulat de funcţionare

Bobinare / Sistemul de excitare

Statorul generatorului este bobinat la 2/3 paşi. Acest lucru elimină armonicele triplene (3, 9, 15 …) pe lungimea de undă a tensiunii şi se consideră designul optim pentru alimentarea neproblematică a sarcinilor nelineare. Designul cu 2/3 paşi evită curenţii neutri excesivi care apar uneori la paşi mai mari de bobinare. MAUX (Standard):

MAUX MeccAlte Bobină Auxiliară este o bobină separată în statorii principali, care alimentează regulatorul. Această bobină permite preluarea unei suprasarcini de 300% curent forţat (întreţinere de scurtcircuit) timp de 20 secunde. Acest lucru este ideal pentru cerinţele de demarare a motorului. PMAUX (opţional): Alternatorul poate fi dotat cu opţiunea PMAUX (Generator cu Magnet Permanent) care corespunde performanţei şi poate suporta atât sarcinile liniare, cât şi cele distorsionate.

Impregnarea de izolare

Izolarea este conformă standardului clasei H. Impregnarea este realizată cu răşini epoxidice premium tropicalizate, prin picurare şi scurgere. Părţile de înaltă tensiune sunt impregnate în vid, deci nivelul de izolare este mereu foarte bun. La modelele de putere mare, bobina statorului trece printr-un al doilea proces de izolare. S-a aplicat protecţie gri pe statorul principal şi excitator pentru o protecţie îmbunătăţită.

Standarde de referinţă

Alternator fabricat în conformitate cu specificaţiile cele mai comune, precum CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN/CSA-C22.2 No14-95-No100-95.

Echipare generator

ŞASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OŢEL, DOTAT CU:

• Suporţi anti-vibraţie dimensionaţi corespunzător

• Picioare de susţinere sudate

REZERVOR DE COMBUSTIBIL DIN PLASTIC CU URMĂTOARELE

COMPONENTE:

• Ştuţ de umplere

• Gură de aer (tub ventilaţie)

• Senzor nivel minim de combustibil

MANUAL pompa de ulei DRAININ:

• Facilităţi de scurgere a uleiului

MOTOR DOTAT CU:

• Baterie

• Lichide (fără combustibil)

PROTECŢII:

• Protecţia pieselor mobile şi rotative contra contactelor accidentale.

RIDICARE:

• puncte de ridicare structura cadru.

TUB EVACUARE (Standard):

• Amortizor industrial (liber)

Date dimensionale

Lungime (L) 3300 mm

Lăţime (W) 1460 mm

Înălţime (H) 1965 mm

Greutate fără combustibil 3180 Kg

Capacitate rezervor combustibil 636 l

Fuel tank material Plastic

Autonomie

Consum combustibil la 75% PRP 70.45 l/h

Consum combustibil la 100% PRP 92.87 l/h

Timp de funcţionare la 75% PRP 9.03 h

Timp de funcţionare la 100% PRP 6.85 h

Date instalare

Flux gaze eşapament la PRP 77 m³/min

Temperatură gaze de eşapament la LTP 490 °C

Data Current

Battery capacity 155 Ah

Curent maxim 735.66 A

Curent maxim 800 A

DISPONIBILITATE PANOU DE COMANDĂ

Panou paralel modular MPP

ACP - Panou de control automat, pentru detalii si pret, accesati linkul

Montat pe grupul electrogen, dotat cu unitate de comandă digitală pentru

monitorizarea, controlul şi protecţia grupului electrogen, protejat prin uşa cu mâner

blocabil.

INSTRUMENTAR DIGITAL

• Tensiune grup electrogen (3 faze).

• Tensiune reţea.

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Factor putere Cos φ.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

•C TOeMmEpNeZraI tŞurIă A mLTotEoLr E(în funcţie de model)

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test

automat.

• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup

electrogen

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Disponibilitate pornire la distanţă.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• Port comunicare RS232.

• PAROLĂ configurabilă pentru nivelul de protecţie

PROTECŢII CU ALARMĂ

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată

motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,

avarie la demarare, sub/supratensiune baterie

PROTECŢII CU OPRIRE

• Engine protections:nivel scăzut combustibil, presiune scăzută ulei, temperatură

ridicată motor,

• Protecţie grup electrogen:sub/supratensiune, suprasarcină, sub/supratensiune

baterie, avarie încărcător baterie.

• Protecţie disjunctor: III poli.

• Protecție punere la pământ accidentală, inclusă în unitatea de comandă.

PROTECŢIE ALTELE

• Buton oprire de urgenţă.

PANOU IEȘIRE ACP

Opțiuni dedicate pentru telecomandă: RCG

Cutie de derivație externă (ETB) Standard

Set soclu Optional

MPP - Panou paralel modular

Montat pe grupul electrogen, dotat cu unitate de comandă digitală InteliVision5 pentru

monitorizarea, controlul, protecţia şi partajarea sarcinii pentru grupuri electrogene

individuale sau multiple funcţionând în modurile standby sau paralel (maxim 32 grupuri

electrogene în insulă).

INSTRUMENTAR DIGITAL

• Reţea: tensiune, Intensitate, Frecvenţă.

• Reţea kW - kVAr -Factor putere Cos f.

• Tensiune grup electrogen (3 faze).

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Putere grup electrogen (kVA - kW - kVAr).

• Factor putere grup electrogen Cos f.

• kWh şi kVAh grup electrogen.

• Tensiune baterie.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

• Temperatură motor (în funcţie de model).

• Presiune ulei (în funcţie de model).

COMANDĂ ŞI ALTELE

• Afişaj grafic 320x240 pixeli.

• Moduri de operare: OPRIT - Funcţie AMF - Aplicaţie tip insulă indivual paralel la

reţea - Aplicaţie tip AMF indivual paralel la reţea - Aplicaţie tip insulă cu grupuri

electrogene multiple, în paralel.

• Butoane fizice pentru forţarea disjunctorului/contactorului de reţea sau a

disjunctorului/contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Operare multiplă în paralel şi Gestiune Alimentare cu partajare AVR digitală de

sarcină.

• Sincronizare şi control de alimentare automate (prin regulator de viteză sau ECU)

• Import/Export sarcină de bază şi Nivelare a vârfurilor

• Comandă tensiune şi PF (AVR).

• I/O digital (12/12) şi intrări analogice (3) configurabile.

• Integrare funcţii programabile din PLC.

• Istoric bazat pe evenimente (până la 500 înregistrări).

• Gamă de măsurare selectabilă 120/277V şi 0-1/0-5A.

• Disponibilitate Pornire la distanţă şi Blocare semnal.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• 2 porturi de comunicare RS232/RS485/USB.

• PAROLĂ configurabilă pentru nivelul de protecţie.

PROTECŢIE CU ALARMĂ ŞI OPRIRE

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată

motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,

avarie la demarare, sub/supratensiune baterie

• Altele: supraintensitate, scurtcircuit, curent de întoarcere, punere la pământ

accidentală

PROTECŢII ALTELE:

• Protecţie disjunctor: IV poli motorizat.

• Buton oprire de urgenţă.

PANOU IEȘIRE MPP

Conectori pini multipli (intrare și ieșire) pentru cablu comandă n 2

Cablu conectare cu 2 conectori pini multipli (lungime 10m) n 1

ETB- Cutie de derivație externă ETB

Suplimente:

Disponibil doar la comandă :

SUPLIMENT PANOU COMANDĂ

RCG - Diverse suplimente pentru telecomenzi - pentru

modelele:

ACP MPP

TLP - Diverse suplimente pentru semnale izolate - pentru

modelele:

ACP MPP

ADI - Intensitate Diferențială Ajustabilă - pentru modelele: ACP

TIF - Disjunctor cu IV poli în loc de III - pentru modelele: ACP

Socket kit

Kit SKB or Kit SKC (for total n. 4 socket) - avaliable for model: ACP

Protecție individuală Disjunctor și Punere la Pământ

accidentală

3P+N+T 400V 63A n 1

3P+N+T CEE 400V 32A n 1

230V/16A SCHUKO n 1

With version SKB:

3P+N+T CEE 400V 16A n 1

With version SKC:

400V/125A 3P+N+T CEE n 1

SUPLIMENT ECHIPARE GRUP ELECTROGEN

LPT - Tavă antiscurgere

AFP - Pompă de carburant automată ACP MPP

SUPLIMENTE MOTOR

PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele: ACP MPP

Accesorii

Articole disponibile ca echipament accesoriu

FEC - Suflantă și flanșe pentru compensator flexibil de

evacuare

RES - AMORTIZOR PROPRIU

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

LTS - Panou de Transfer Sarcina [Optional pentru panoul de control automat ACP]

Panoul de transferului de sarcină (LTS) opereaza comutarea sursei de alimentare intre

generator si reteaua de alimentare in aplicații de rezerva, garantand alimentarea intr-o

perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de

setul de generare. Comanda logică a comutării sursei de alimentare este acționată prin

intermediul panoului de control automat (ACP) montat pe generator, deci nu este

nLeTcSe sdaer tniipci AuTny dSis_pDo:zitiv logic pe panoul LTS.

• Cutie: carcasa din otel

• Mod de instalare: Montat pe perete <400A; Montat pe podea => 630A

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip protectie: IP43

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 208 / 277VAC (Toleranta +/- 20% 166 / 333VAC)

• Frecventa 50 și 60 Hz

• Interfata ATyS D10, fixata pe usa pentru indicarea starii: Doua lumini pentru a indica

prezenta tensiunii retelei si a generatorului diesel; Două lumini pentru comutator

pozitie; Modul functional (auto / manual) și protectia IP65.

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

OTIONALE LTS DISPONIBILE LA CERERE:

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)

ACCESORII OBTIONALE LA CERERE;

PANOU DE AUTOMATIZARE

Technical
Model GSW
Producator Pramac
Tip Fix Stationar
Tip combustibil Diesel
Tip curent Trifazat
Tip pornire Electric
AVR Da
Autonomie 9.00 h
Structura Necarcasat
Utilizare Industrial
Putere ( KVa ) 510.00
Putere ( KW ) 408.00
Lungime (mm) 3300
Latime (mm) 1460
Inaltime (mm) 1965
Masa (Kg) 3180.00
Producator motor Volvo
Producator alternator Mecc Alte
Predispus la automatizare Da

Adauga un review

Notă: Codul HTML este citit ca şi text!
1 5
Captcha

Acest browser nu acceptă PDF-uri. Descărcați PDF-ul pentru vizualizare: Descarca PDF

Acest site foloseste cookies. Navigand in continuare, va exprimati acordul asupra folosirii cookie-urilor. Citește politica de utilizare cookies
