- Disponibil: In Stoc
- Model: GSW22P230V
- Greutate: 730.00kg
Trimite link:
Generator electric diesel

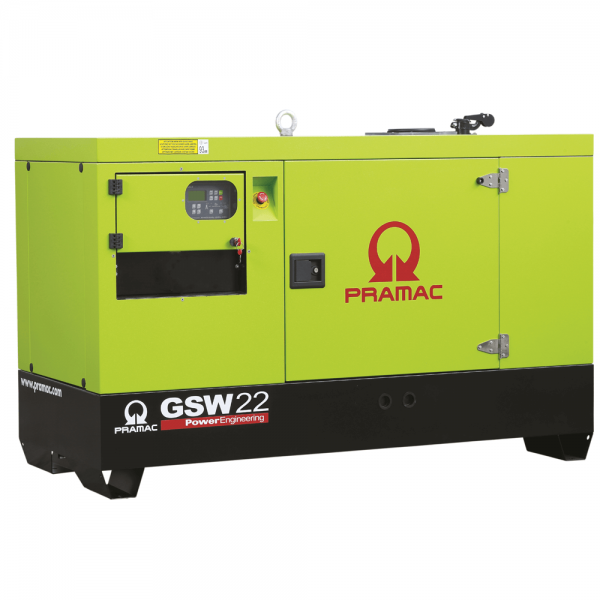

Insonorizat, cu rezervor din plastic pentru motorina si punct de ridicare central Generator 14.5 Kva 14.5 Kw Generator monofazic Pramac GSW22P
GSW22P Generator de curent cu carcasa insonorizata Pramac 230V 50Hz 14.5Kva 14.5Kw
Caracteristici principali
Frecvență 50 Hz
Tensiune 230 V
Factorul de putere cos ϕ 1
Faze 1
Regim De Putere
Putere pasivă LTP 14.50 kVA
Putere pasivă LTP 14,50 kW
Putere nominala PRP 14.00 kVA
Putere nominala PRP 14.00 kW
Definiție clasificări (Conform standardului ISO8528 1: 2005)
PRP - Putere primă: Se definește ca fiind puterea maximă sau poate livra continuu un grup electrogen, care este în timpul timpului sau sarcină electrică variabilă, atunci când se poate folosi un număr nelimitat de minere în condiții de utilizare convenabile, cu intervale de întreținere și procedurile respectă conform prevederilor producătorului. Puterea medie autorizată în 24 de ore utilizarea noastră va depăși 70% din puterea primă.
LTP - Putere de funcționare limitată: Se definește ca puterea maximă
disponibilă, în condiții de folosire convenabilă, pentru îngrijirea grupului electrogen sau poate livra pentru până la 500 de ore se poate folosi (și nu mai mult de 300 de utilizare continuă) cu interval de timp întreținerea și procedurile respectă conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.
Data tehnice motorului
Producător motor Perkins
Model piesă 404D-22G
Emisii de eșapament optimizate pentru 97/68 50Hz (COM) Etapa IIIA
Sistem de răcire motor Apă
Număr cilindri și amplasare 4 în linie
Deplasament 2216 cm³
Aspirație Naturală
Regulator de viteză Mecanic
Putere de amorsare brută PRP 18.7 kW
Putere maximă LTP 20.6 kW
Capacitate ulei 10.6 l
Putere lichid de răcire 7 l
Combustibil Diesel
Consum specific de combustibil la 75% PRP 238 g / kWh
Consum specific de combustibil la PRP 237 g / kWh
Sistem de pornire ELECTRICĂ
Capacitate motor la pornire 2 kW
Circuit electric 12 V
Echipament motor
Standarde
Evaluările de mai sus reprezintă capacitatea de performanță a motorului în funcție de condiții specificat în ISO 8528/1, ISO 3046/1: 1986, BS 5514/1
Sistem de alimentare
Pompă rotativă
Sistemul de lubrifiere
Filtru
• Filtru de combustibil
• Filtru de aer
• Filtru de ulei
Sistem de răcire
• Radiator montat
• Sistem controlat termostatic cu pompă de răcire cu ventilație și ventilator de împingere
Alternator tehnica de data
Alternator Mecc Alte
Model piesă ECP28-M / 4
Tensiune 230 V
Frecvență 50 Hz
Factorul de putere cos ϕ 1
Model Fara perii
Borne 4
Standard AVR DSR
Toleranță tensiune 1 %
Eficiență @ sarcină 75% 81,6 %
Clasă H
Clasificare protectie infiltrare 23
Structură mecanică
Structură mecanică robustă îngrijire permite accesul la conexiuni și componente în interior timpul intervențiilor de întreținere a rutinei.
Regulator de tensiune
Reglarea tensiuni cu DSR. Aparatul digital DSR controlează gama de tensiune, evitarea oricăror eventuale probleme cauzate de neinstruirea personală. Acuratețea tensiuni este de ± 1% în condiții statice cu orice factor de putere și cu variația de viteză între 5% și + 30% referitor la viteza nominală.
Bobinări / Sistemul de excitare
Statorul generatorului este bobinat la 2/3 pași. Acest lucru elimină armonicele triplene (3, 9, 15 ...) pe pulmonimea de undă a tensiunii și se consideră proiectat optim pentru alimentarea neproblematică a sarcinilor nelineare. Designul cu 2/3 pași evită curenții neutri excesivi care apar unaori la pași mai mari de bobinare. MAUX (Standard):
MAUX MeccAlte Bobină Auxiliară este o bobină separată în depozite principale, îngrijire alimentează regulatorul. Dacă este posibil, bobina permite preluarea unei supraîncărcări de 300% curent forțat (întreținere de scurtcircuit) timp de 20 de secunde. Acest lucru este ideal pentru cerințele de demarare a motorului.
Impregnarea de izolare
Izolarea este conformă standardelor clasei H. Impregnarea este realizată cu rășini epoxidice premium tropicalizate, prin picurare și scurgere. Părți de mare tensiune sunt impregnate în vid, decizia de izolare este doar foarte bun. La modelele de putere mare, bobina statorului trece în timpul procesului de izolare. S-a aplicat protecție gri pe statură principală și excitator pentru protecție rutieră.
Standarde de referință
Alternator fabricat în conformitate cu specificații cele mai comune comune, precum CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN / CSA-C22.2 nr14-95- No100-95.
Generator Echipare
ȘASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OȚEL, DOTAT CU:
• Suporțiuni anti-vibrație dimensionate corespunzătoare
• Picioare de susținere sudate
REZERVOR DE COMBUSTIBIL DIN PLASTIC CU URMĂTOARELE
COMPONENTE:
• Ștuț de umplere
• Gură de aer (tub ventilație)
• Senzor nivel minim de combustibil
TUB SCURGERE ULEI CU CAPAC:
• Facilități de scurgere a uleiului
CU MOTOR DOTAT CU:
• Baterie
• Lichide (fără combustibil)
CARCASA INSONORIZATA:
• Carcasă izolată fonică, fabricată din panouri modulare, realizează cu oțel zincat ca Tratarea contra coroziunii și a condițiilor agresive de mediu, fixate și sigilate corespunzător pentru o incintă perfectă etanșă.
• Acces facil la grup electrogen pentru păstrarea, urmează: Ușilor de acces laterale târziu, fixat cu balamale din inox și dotate cu mâncare din material plastic blocabil și tablă internă din oțel perforat galvanizat; Panouri detașabile, cu găuri de șuruburi protejate cu cauciuc.
• Ușă de protecție a panoului de comandă, dotată cu o față adecvată și mâner blocabil.
• Gură de intrare aer laterală, protejată adecvat și izolată fonic. Gură evacuează aer din acoperiș, secțiune jgheab protejată cu grilaj adecvat.
• Ochet ridicare individual detașabil, amplasat pe acoperiș.
IZOLARE FONICĂ:
• Atenuarea zgomotului prin material de izolare fonică
• Amortizor rezidențial eficient plasat în interiorul baldachinului
Date dimensionale
Lungime (L) 1800 mm
Lățime (W) 850 mm
Înălțime (H) 1260 mm
Greutate fără combustibil 730 Kg
Capacitate rezervor combustibil 68 l
Material rezervor de combustibil Plastic
autonomie
Consum combustibil la 75% PRP l / h 3,73
Consum combustibil la 100% PRP l / h 4.95
Timp de utilizare la 75% PRP h 18.23
Timp de utilizare la 100% PRP h 13.74
Nivel zgomot
Nivelul de zgomot garantat (LWA) dBA 85
Nivel de stridență a zgomotului la 7 mt dB (A) 56
Data instalare
Flux gaze eșapament la PRP m³ / min 3,64
Temperatură privire de eșapament la LTP ° C 445
Curentul datelor
Capacitatea bateriei 70 Ah
Curent maximă 63,04 A
Curent maxim 63 A
DISPONIBILITĂ PANOU DE COMANDĂ
MANUAL PANOU DE COMANDĂ MCP
Panou de control automat ACP
MCP - MANUAL PANOU DE COMANDĂ STAȚIONAR
Montat pe grup electrogen și dotat cu: analog instrumentar, comandă, protecție grup electrogen, protejat prin ușa cu mâner blocabil.
INSTRUMENTAR (ANALOGIC)
• Voltmetru (1 fază)
• Ampermetru (1 fază)
• Contor orar
Comenzi
• Selector pornire / oprire cu cheie (Se includ și funcții de preîncălzire cu bujii incandescente).
• Buton oprire de urgență montat pe partea armăturii.
PROTECȚIE CU ALARMĂ
• Nivel scăzut combustibil
• Avarie încărcător baterie
• presiune scăzută ulei
• motorul ridicată temperatură
• Punere la pământ accidentală.
PROTECȚII CU OPRIRE
• Nivel scăzut combustibil
• Avarie încărcător baterie
• presiune scăzută ulei
• motorul ridicată temperatură.
• Disjunctor de protecție: III poli
• Buton oprire de urgență
ALTELE
• Panou protejat cu ușă cu mâner blocabil.
PANOU IEȘIRE MCP
Conexiuni cabluri de alimentare la disjunctor
ACP - Panou de control automat
Montat pe grup electrogen, dotat cu unitate de comandă digitală pentru monitorizarea, controlul și protecția grupului electrogen, protejat prin ușa cu mâner blocabil.
DIGITAL INSTRUMENTAR
• Tensiune grup electrogen (3 faze).
• Tensiune rețea.
• Frecvență grup electrogen.
• Intensitate grup electrogen (3 faze).
• Tensiune baterie.
• Putere (kVA - kW - kVAr).
• Puterea factorului Cos φ.
• Contor orar.
• Viteză motor r.p.m.
• Nivel combustibil (%).
• Motor temperatură (în timpul modelului)
COMENZI ȘI ALTELE
• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test automa.
• Buton fizic pentru forțarea contactorului de rețea sau a contactorului de grup electrogen.
• Butoane fizice: pornire / oprire, resetare la avarie, sus / jos / pagină / introducere selecție.
• Disponibilitate pornire la distanță.
• Secționare sistem curent curent continuu.
• Alarmă acustică.
• Încărcător automat baterie.
• Port comunicare RS232.
• PAROLĂ configurabilă pentru serviciul de protecție.
PROTECȚII CU ALARMĂ
• Protecții motorii: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor.
• Protecții grup electrogen: sub / supratensiune, suprasarcină, sub / suprafrecvență avarie la demarare, sub / supratensiune baterie
PROTECȚII CU OPRIRE
• Protecții motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor,
• Protecție grup electrogen: sub / supratensiune, suprasarcină, sub / supratensiune baterie, avarie încărcător baterie.
• Disjunctor de protecție: III poli.
• Protecție punere la pământ accidentală, inclusiv în unitatea de comandă.
PROTECȚIE ALTELE
• Buton oprire de urgență.
• Panou protejat prin ușă cu mâner blocabil.
PANOU IEȘIRE ACP
Rând soclu coloană pentru conexiune la ACP la panoul ESTE.
Conexiuni cabluri de alimentare la disjunctor
Suplimente:
Disponibil doar la comandă:
SUPLIMENT PANOU COMANDĂ
RCG - Diverse suplimente pentru telecomenzi - pentru modelele:
ACP
TLP - Diverse suplimente pentru semnale izolate - pentru modelele:
ACP
SUPLIMENT ECHIPARE GRUP ELECTROGEN
KPR - Set premium (Tavă antiscurgere - Senzor detecție scurgere - Pompă manuală scurgere ulei) pompă)
AFP - Pompă de carburant automatată ACP
Rezervor combustibil extins
Capacitate rezervor combustibil 210 l
Lungime (generator) (L) 1805 mm
Lățime (generator) (W) 996 mm
Înălțime (Geradores) (H) 1597 mm
SUPLIMENTE MOTOR
PHS - Răcitor Sistem Preîncălzire - disponibil pentru model: ACP
Accesorii
Articole disponibile ca echipament accesoriu
STR - Trailer șantier
RTR - Remorcă rutieră
LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP
LTS - Panou Transfer Sarcina [Opțional pentru Panou de Control Automat ACP]
Panoul de transfer de sarcină (LTS) opereaza comutarea sursei de a face între generator si reteaua de alimentare in aplicatii de rezerva, garantie si alimentare intr-o perioada scurta de timp.
Panoul LTS este posibil ca îngrijirea independentă să poată fi instalată separat generator. Comanda logica a comutarii sursei de alimentare este acționată prin panoul generare automată de control (ACP) generator de montaj pe perete, deci nu este necesar să fie nici măcar un lucru
logic pe panoul LTS.
LTS de tip ATyS_dM:
• Cutie: carcasa din otel
• Mod de instalare: Montat pe perete
• Usa: Usa articulata este inchisa cu blocare dubla.
• Sfat Protectie: IP54
• Acces placute: se pot scoate pe partea superioara si inferioara
• Conexiuni: partea inferioara
• Uniti motorul
• Indicatorul de pozitie a comutatorului
• Selector de acoperire automata / manuala
• manual Carcasa pentru manerul
• Mecanismul de blocare
• Doua intrerupatoare a sarcinii
• 4 Poli
• Bobine duble auto-alimentare
• Tensiune (bobină): 230 / 240VAC (Toleranta +/- 20% 176 / 288VAC)
• Frecventa 50 și 60 Hz
• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11
SUPLIMENTARE DISPONIBIL LA CERERE (Numai pentru versiunea LTS ATyS_dM):
• ESB - buton de oprire de urgență (instalat pe panoul frontal)
• APP - Protectie suplimentara IPXXB (intern plexiglas)
Technical | |
Model | GSW |
Tip | Fix Stationar |
Tip combustibil | Diesel |
Tip curent | Monofazat |
Tip pornire | Electric |
AVR | Da |
Autonomie | 18.00 h |
Structura | Carcasa insonorizata |
Utilizare | Rezidential Industrial |
Putere ( KVa ) | 14.50 |
Putere ( KW ) | 14.50 |
Lungime (mm) | 1800 |
Latime (mm) | 850 |
Inaltime (mm) | 1260 |
Masa (Kg) | 730.00 |
Producator motor | Perkins |
Producator alternator | Mecc Alte |
Predispus la automatizare | Da |
