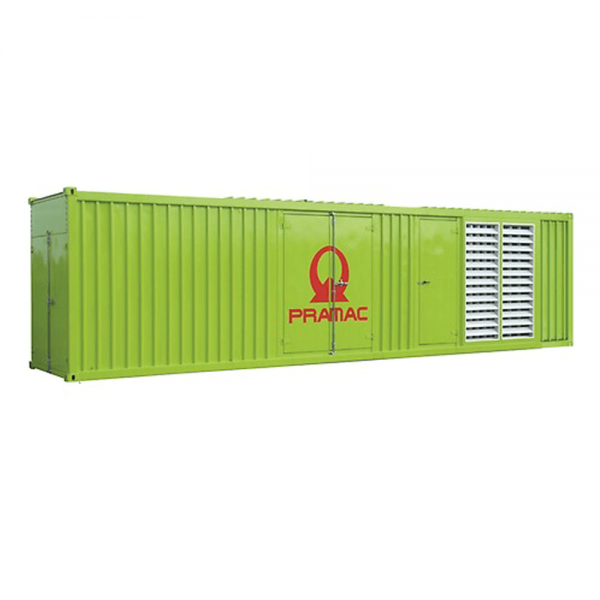

Generator de curent electric GSW1510P 400V 50Hz 1519Kva 1215Kw

Frecvența GENERATOR CONTAINER 50 Hz

Tensiunea GENERATOR CONTAINER 400 V

Factorul de putere GENERATOR CONTAINER cos ϕ 0,8

Faza 3

Putere nominală GENERATOR CONTAINER

Putere de așteptare LTP GENERATOR CONTAINER 1518.76 kVA

Putere de așteptare LTP GENERATOR CONTAINER 1215.01 kW

Putere primă PRP GENERATOR CONTAINER 1381.67 kVA

Putere primă PRP GENERATOR CONTAINER 1105.34 kW

Definiția evaluărilor (conform standardului ISO8528 1: 2005)

PRP - Putere primă:

Este definit ca fiind puterea maximă pe care un grup generator este capabil să o livreze continuu furnizând o sarcină electrică variabilă atunci când funcționează pentru un număr nelimitat de ore pe an condițiile de operare convenite cu intervalele de întreținere și procedurile fiind efectuate ca prescris de producător. Puterea medie admisă de peste 24 de ore de funcționare nu trebuie depășește 70% din puterea primă.

LTP - Putere de funcționare pe timp limitat:

Este definit ca puterea maximă disponibilă, în condițiile de operare convenite, pentru care generatorul electric este capabil să livreze până la 500 de ore de funcționare pe an (şi nu mai mult de 300 de utilizare continuă), cu intervalele de întreținere și procedurile efectuate conform prescripțiilor de către producători. Nu este disponibilă o capacitate de suprasarcină.

Specificații motor

Producătorul motorului Perkins

Model 4012-46TWG3A

Versiunea 50 Hz

[50Hz] Nivelul emisiilor de evacuare Neregulat

Sistem de răcire a motorului Apă

Nr. de cilindru și dispozitie 12 V

Capacitate cilindrica 45842 cm³

Aspiratie Turbocharged

Regulator de viteză Electronic

Viteză de funcționare-turație nominală 1500

Putere brută PRP 1200 kW

Puterea brută maximă LTP 1314 kW

Capacitatea de ulei 177 l

Capacitatea de răcire 196 l

Diesel pe motorina

Consumul specific de combustibil 75% PRP 212 g / kWh

Consumul specific de combustibil PRP 211 g / kWh

Sistem de pornire Electric

Capacitatea motorului de pornire 16.4 kW

Circuitul electric 24 V

Sistem de alimentare:

• Instalați injectoarele de combustibil cu pompă de ridicare și control de oprire manuală

• Guvernarea la ISO 8528-5 clasa G2, cu capacitate iocronică

• Filtre cu ulei combustibil cu flux complet

• Sistem închis de combustibil

Sistem de ulei lubrifiant:

• Ulei lubrifiant recomandat pentru a fi conform specificațiilor API CG4 15W / 40

• Comutator de presiune scăzut la ulei

• Buză umedă cu umplutură și jabon

Filtre de ulei pentru ungere:

• Două întrerupătoare de închidere sub presiune la ulei

• Filtre de ulei rotative cu flux complet

• Stabilizarea temperaturii apei / lubrifiantului din mantaua motorului

Sistem de aer de ardere:

• Filtru de aer montat Sistem de combustibil

• Sistem de injecție directă de combustibil, pompă de ridicare a combustibilului

• Răcitor de combustibil

Sistem de răcire:

• Pompă de circulație antrenată cu angrenaj

• termostate duble

• Scripetul arborelui cotit pentru antrenarea ventilatorului

• Ansambluri de radiatoare acoperite cu praf cuprinzând: radiator de apă; radiator răcit cu sarcină de aer;

• Restricția de intrare a aerului la puterea maximă (nominal): 19,3 mbar

Specificațiile alternatorului

Alternator Mecc Alte

Model ECO43-VLN / 4

Tensiunea GENERATOR CONTAINER 400 V

Frecvența GENERATOR CONTAINER 50 Hz

Factorul de putere GENERATOR CONTAINER cos ϕ 0,8

Sistem de reglare a tensiunii electronice

Poli 4

Tipul fără perii

AVR DER1 standard

Toleranță de tensiune 1 %

Eficiență sarcină 75% 96,4 %

Clasa H

Protecție IP 21

Fazele 3

Structura mecanică

Structura mecanică robustă care permite accesul ușor la conexiuni și componente în timpul rutinei verificări de întreținere.

Regulator de tensiune

Reglarea tensiunii cu DER 1. DER 1 digital este un regulator digital controlat, bazat pe DSP (Digital

Procesor de semnal) care combină funcția de reglare de tensiune și de protecție a alternatorului și diagnostic într-o singură tablă foarte mică.

Alimentare tensiune: 40Vac ÷ 270Vac

Curent de ieșire continuă maxim: 4Adc

Interval de frecvență: 12Hz ÷ 72Hz

Recunoașterea automată cu senzor monofazat

Valoarea medie a reglării tensiunii

Interval de reglare a tensiunii (senzor) de la 75Vac la 300Vac

Precizia reglării tensiunii: ± 1% de la sarcină fără sarcină până la sarcină nominală în stare statică, cu orice factor de putere

și pentru variații de frecvență cuprinse între -5% și + 20% din valoarea nominală.

Precizia reglării tensiunii: ± 0,5% în condiții stabilizate (sarcină, temperatură).

Cădere de tensiune tranzitorie și supratensiune de ± 15%

Timp de recuperare a tensiunii în ± 3% din valoarea setată, în mai puțin de 300 msec.

Protecție sub viteză cu prag și pantă reglabil

Alarme de supratensiune și sub tensiune

Protecție la supracurent cu excitație cu intervenție întârziată

Stocarea condițiilor de alarmă (tipul de alarmă, numărul de evenimente, durata ultimului eveniment, timpul total)

Memorizarea timpului de funcționare a regulatorului

Sistem de înfășurări / excitație

Generatorul stator este înfășurat la un pas de 2/3. Aceasta elimină armoniile triple (3, 9, 15 ...) ale tensiunii forma de undă și se consideră că este designul optim pentru furnizarea fără probleme a încărcărilor neliniare. Pasul 2/3 proiectarea evită curenții neutri excesivi observați uneori cu gropi de înfășurare mai mari. MAUX (Standard):

MAUX MeccAlte Înfășurare auxiliară este o înfășurare separată în statorii principali care alimentează regulator. Această înfășurare permite o supraîncărcare de 300% curent forțat (întreținere în scurtcircuite) pentru 20 de secunde. Acest lucru este ideal pentru cerințele de pornire a motorului. PMAUX (opțional): alternatorul poate fi echipat cu opțional PMAUX (Generator de magneți permanenți) care se potrivește performanței și este capabil să suporte atât încărcături liniare, cât și distorsionate.

Izolare / insonorizare

Izolația este de clasa H standard. Impregnarea se face cu rășini epoxidice tropicalizate premium prin scufundare și picurând. Piesele de înaltă tensiune sunt impregnate de vid, astfel încât nivelul de izolare este întotdeauna foarte bun. În

modelele de mare putere, înfășurările statorului sunt supuse unui al doilea proces de izolare. Se aplică protecție gri pe statorul principal și excitator pentru a oferi o protecție sporită.

Standarde de referință

Alternator fabricat conform și respectă cea mai comună specificație, cum ar fi CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN / CSA-C22.2 No14-95-No100-95.

Echipamente Genset

CADRU DE BAZĂ:

Cadru de bază realizat din profile de oțel sudate, completat cu monturi anti-vibrații dimensionate corespunzător

Cadrul de bază are un punct de împământare pentru a conecta toate părțile metalice ale grupului generator și oferă o rezistență structurală ridicată.

MOTOR COMPLET CU:

• Lichide (fără combustibil)

Pompa manuală de ulei DRAININ:

• Instalații de scurgere a uleiului

CONTAINER 40 ':

Container izolator fonic realizat din structura monobloc și proiectat pentru a satisface cel mai mult nevoile disparate ale Clientului.

Caracteristica principală sunt:

• Structura similară containerelor de transport (turnare colț superior și inferior, monolitic) structura, pereții și acoperișul din tablă de oțel ondulat), făcându-le în special

puternic și potrivit.

• Rezistență ridicată la agenții atmosferici

• Vopsirea cu pulbere din poliester și sablare automată SA 2.5

• Intrare de aer și orificii de evacuare a aerului pentru răcirea grupului

• Este prevăzut spațiu pentru adăpostirea panoului electric, dacă este necesar panoul de control poate fi separat de alternator, într-o cameră dedicată.

• Pardoseala este realizată din foi texturate întărite cu profile în ritm constant îndoit.

• Usi simple sau duble, acestea sunt fixate prin balamale din otel rezistente si sunt echipate cu diferite sisteme de încuietori, cum ar fi încuietori cu șuruburi, bare de panică etc.

izolante fonice:

Pereții, divizorii și acoperișul sunt autoportanți și cu o absorbție acustică ridicată.

Sunt produse în foi de oțel galvanizat și ulterior vopsite cu un galvanic depunerea pulberii de poliester. În interior sunt compuse dintr-o foaie de lână de rocă.

Silențioane de evacuare plasate în interiorul sau în exteriorul containerului, în funcție de modelul grupului.

Nivelul de zgomot rezidual de 70 ± 3 la 7 m dB (A)

Echipament Genset - Configurații de bază disponibile:

BAT - KIT DE BAZĂ DE PORNIRE A ACADRULUI CU PLID:

Bateria n 4

Capacitatea bateriei 220 Ah

MBS - Comutator manual al bateriei

REZERVOR INTEGRAT DE CARBURANT - VERSIUNI DISPONIBILE:

IFT1 - rezervor de combustibil integrat (oțel) 500 l

IFT2 - Rezervor de combustibil integrat (oțel) 1000 l

FBD - Cadru complet de bază

LDS - Senzor de detectare a scurgerilor (numai cu FBD)

FCV - Supapa de întrerupere a combustibilului

AFP - Pompă automată de combustibil

DFP - dublă pompă automată de combustibil

PHS - Sistem de preîncălzire a lichidului de răcire - disponibil pentru modelele:

ALS - Sistem automat de ulei de lubrifiere Lube cu rezervor de lubrifiere 100L

= Supliment disponibil.

Alte configurații și-sau versiuni speciale disponibile la cerere

Date dimensionale Generator de curent electric profesional industrial de mare putere CONTAINER INSONORIZAT diesel trifazat Pramac

Lungime GENERATOR CONTAINER (L) 12190 mm

Lățime GENERATOR CONTAINER (W) 2438 mm

Înălțime GENERATOR CONTAINER (H) 2896 mm

Greutate uscată GENERATOR CONTAINER 16330 Kg

Consum de motorina generator container

Consumul de combustibil 75% PRP generator container 229.91 l / h

Consumul de combustibil 100% PRP generator container 301,43 l / h

Nivel de zgomot generator container

Nivelul presiunii zgomotului 7 m 77 +/- 3 dB (A)

Date de instalare generator container

Fluxul total de aer generator container 1518,00 m³ / min

Debit de gaz de evacuare PRP generator container 240 m³ / min

Temperatura gazului de evacuare LTP generator container 474 ° C

Date electrice generator container

Capacitatea bateriei 220 Ah

Curent MAX 2192,21 A

Întrerupător 2000 A

Disponibilitatea panoului de control

PANEL DE CONTROL AUTOMAT ACP

PANEL MODULAR PARALLEL MPP

ACP - Panou de control automat

Montat pe grupul electric, complet cu unitatea de control digital pentru monitorizare, control și protecția setului generator, protejată prin ușă cu mâner blocabil

INSTRUMENTARE DIGITALĂ

• Generarea tensiunii setate (3 faze)

• Tensiunea principala

• Generarea frecvenței setate

• Generarea curentului setat (3 faze)

• Voltajul bateriei

• Putere (kVA - kW - kVAr)

• Factorul de putere Cos φ

• Contor ore

• Turația motorului r.p.m.

• Nivelul combustibilului (%)

• Temperatura motorului

ACCESORII DISPONIBILE LA COMANDA

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test automat

• Buton pentru forțarea contactorului principal sau a contactorului Genset

• Butoane apăsate: pornire / oprire, resetare defect, sus / jos / pagină / intrare selecție

• Disponibilitate de pornire de la distanță

• Comutator de deconectare a sistemului DC

• Alarmă acustică

• Încărcător automat de baterii

• Port de comunicare RS232

• PASSWORD setabil pentru nivelul de protecție

PROTECȚII CU ALARMĂ

• Protecții motor: nivel scăzut de combustibil, presiune scăzută a uleiului, temperatură ridicată a motorului

• Protecții genset: sub / supra tensiune, suprasarcină, sub / supra frecvență, pornire defecțiune, sub / peste tensiunea bateriei

PROTECȚII CU ÎNCHIS

• Protecții motor: nivel scăzut de combustibil, presiune scăzută a uleiului, temperatură ridicată a motorului

• Protecție de ansamblu: sub tensiune sub / supra, suprasarcină, sub / peste tensiune, baterie defecțiunea încărcătorului

• Defecțiune la pământ inclusă în unitatea de control

ALTE PROTECȚII

• Buton de oprire în caz de urgență

• Panou protejat prin ușă cu mâner blocabil

ACP - Configurații de bază disponibile:

PANEL DE PUTERE - DISPONIBILE:

GCB1 - Dispozitiv pentru disjunctor Genset 3 poli 2000 A

GCB2 - Dispozitiv de întrerupere Genset 4 poli 2000 A

ETB - Standard Terminal Board (cu GCB)

RCG - Supliment variat pentru telecomanda

TLP - diverse suplimente pentru semnale la distanță

CAH - Sistem de încălzire anti-condensare a panoului de control (ACP)

= Supliment disponibil.

Alte configurații și-sau versiuni speciale disponibile pe cereri

MPP - Panou paralel modular

Montat pe grupul electric, complet cu unitatea de control digital Intelivision5 pentru monitorizare, control, protecție și partajarea încărcării pentru seturi de gene unice și multiple care operează în moduri de așteptare sau paralele (până la 32 de seturi de gene în insulă).

INSTRUMENTARE DIGITALĂ (Afișare grafică 320x240 pixeli)

• Rețele: tensiune, intensitate, frecvență.

• Putere kW - kVAr-Factor de putere Cos f.

• Generarea tensiunii setate (3 faze).

• Generarea frecvenței setate.

• Generarea curentului setat (3 faze).

• Generator de putere (kVA - kW - kVAr - Cos f).

• Generarea seturilor kWh și kVAh.

• Voltajul bateriei.

• Contor ore.

• Turația motorului r.p.m.

• Nivelul combustibilului (%).

• Temperatura motorului - Presiunea uleiului

ACCESORII DISPONIBILE LA COMANDA

• Moduri de operare: OPRIT - Funcție AMF - Single Paralel cu aplicația Insula de rețea -

O singură aplicație AMF paralelă cu rețea - Aplicație multipla insulă paralelă.

• Buton pentru forțarea întreruptorului / contactorului principal sau a întrerupătorului / contactorului Genset.

• Butoane apăsate: pornire / oprire, resetare defect, sus / jos / pagină / intrare selecție.

• Mai multe operații paralele și de administrare a energiei, cu partajare digitală AVR a sarcinii.

• Sincronizarea automată și controlul puterii (prin regizor de viteză sau ECU)

• Baseload Import / Export și ras de vârf

• Control tensiune și PF (AVR).

• I / O digitale configurabile (12/12) și intrări analogice (3).

• Integrați funcțiile programabile PLC.

• Istoric bazat pe evenimente (până la 500 de înregistrări).

• Domenii de măsurare selectabile 120 / 277V și 0-1 / 0-5A.

• Pornire la distanță și blocare disponibilitate semnal.

• Comutator de deconectare a sistemului DC.

• Alarmă acustică.

• Încărcător automat de baterii.

• Porturi de comunicare 2xRS232 / RS485 / USB.

• Conector multi-pin (intrare și ieșire) pentru paralel cu alte generatoare

PROTECŢIE

• Protecții motor: nivel scăzut de combustibil, presiune scăzută a uleiului, temperatură ridicată a motorului.

• Protecții genset: sub / supra tensiune, suprasarcină, sub / supra frecvență, pornire defecțiune, sub / peste tensiunea bateriei

• Altele: supracurent, scurtcircuit, putere inversă, defecte la pământ

• Buton de oprire în caz de urgență.

• Panou protejat prin ușă cu mâner fixabil

MPP - Configurații de bază disponibile:

PANEL DE PUTERE - DISPONIBILE:

GMB1 - Genset Circuit Breaker motorizat cu 3 poli 2000 A

GMB2 - Dispozitiv de întrerupere Genset cu 4 poli motorizat 2000 A

ETB - Standard Terminal Board (cu GMB)

RCG - Supliment variat pentru telecomanda

TLP - diverse suplimente pentru semnale la distanță

CAH - Încălzitor anti-condens al panoului de control (MPP)

= Supliment disponibil.

Alte configurații și-sau versiuni speciale disponibile la cerere

Accesorii

Articole disponibile ca echipament accesoriu

LTS - Comutator de transfer de sarcină [Accesorii pentru panoul de control automat ACP]

Panoul Switch Transfer Switch (LTS) operează schimbarea alimentării între generatorul și rețeaua în aplicațiile de rezervă, care garantează alimentarea către încărcarea într-o perioadă scurtă de timp.

Este format dintr-un dulap autonom, care poate fi instalat separat de cel set generator. Controlul logic al comenzii de alimentare este alimentat de mijloacele Panoului de control automat (ACP) montat pe setul generator, deci prin urmare, nu este necesar niciun dispozitiv logic pe panoul LTS.

Tip LTS ATyS_D:

• Tip cutie: carcase din oțel

• Mod de instalare: Standing

• Ușă: ușa cu balamale închisă cu blocare dublă.

• Protecție împotriva ingresului: IP43

• Placi de glandă: Amovibile pe partea superioară și inferioară

• Conexiuni: Jos / Jos

• Unitate motorie

• Placi de glandă: Amovibile pe partea superioară și inferioară

• Conexiuni: Jos / Jos

• Unitate motorie

• Indicatorul de poziție a comutatorului

• Selector auto / manual de capac

• Carcasă pentru mâner manual

• Mecanism de blocare

• Două întrerupătoare de întrerupere montate una lângă alta

• Poliții 4

• Bobine duble auto-alimentate

• Tensiune (bobine): 208 / 277VAC (Tolleranță +/- 20% 166 / 333VAC)

• Frecvența 50 și 60 HZ

• Interfață ATyS D10, fixată pe ușă pentru indicarea stării: Două lumini de indicat prezența de tensiune a rețelei și a generatorului de motorină; Două lumini pentru comutator poziţie; Mod de funcționalitate (auto / manual) și protecție de  acoperire IP65.

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

SUPLIMENTE LTS DISPONIBILE LA CERERE:

• ESB - Buton de oprire de urgență (instalat pe partea din față a panoului)

• APP - Protecție IPXXB suplimentară (plexiglas intern)
