- Disponibil: In Stoc
- Model: GSW2805MCT
- Greutate: 28,500.00kg
Trimite link:
Generator electric industrial profesional
De mare putere, Diesel, Trifazat Pramac GSW2805M 400V 50Hz 2750Kva 2200Kw
Începând cu 815kVA până la 3600kVA, aceste grupuri electrogene de sarcini grele sunt proiectate pentru cerințe mari de putere.
Indiferent de domeniul de activitate, dacă este medical, de telecomunicații sau industrial, GSW seria de mare putere este partenerul dvs. de încredere pentru a satisface nevoile clientului.
Cu o structură modulară, bazata pe un container special, aceste generatoare îndeplinesc cerințele diferitelor zone ale pieței, bucurandu-se de beneficiile economice ale unei producții standard.

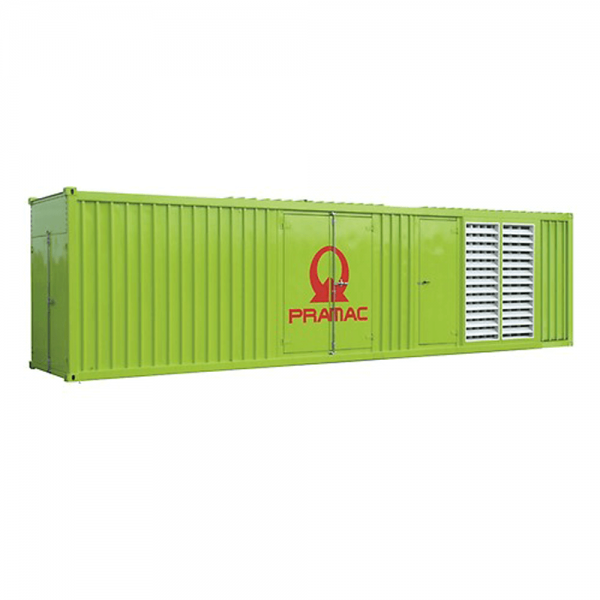

GSW2805M, Grup electrogen industrial profesional de mare putere, Diesel, Trifazat
Caracteristici principale
Frecvența 50 Hz
Tensiunea 400 V
Factorul de putere cos ϕ 0,8
Faza 3
Putere nominală
Putere de standby LTP 2750 kVA
Putere de standby LTP 2200 kW
Putere primă PRP 2538 kVA
Putere primă PRP 2030 kW
PRP Rating disponibil numai cu supliment motor: DPA
Definiția evaluărilor (conform standardului ISO8528 1: 2005)
PRP - Putere primă:
Este definit ca fiind puterea maximă pe care un grup generator este capabil să o livreze continuu furnizând o sarcină electrică variabilă atunci când funcționează pentru un număr nelimitat de ore pe an condițiile de operare convenite cu intervalele de întreținere și procedurile fiind efectuate ca prescris de producător. Puterea medie admisă de peste 24 de ore de funcționare nu trebuie depășește 70% din puterea primă.
LTP - Putere de funcționare pe timp limitat:
Este definit ca puterea maximă disponibilă, în condițiile de operare convenite, pentru care setul generator este capabil să livreze până la 500 de ore de funcționare pe an (a căror nu mai mult de 300 de ore utilizare continuă), cu intervalele de întreținere și procedurile efectuate conform prescripțiilor de către producători. Nu este disponibilă o capacitate de suprasarcină.
Specificații motor
Producător de motor MTU
Model 20V4000G64F 3D
Versiunea 50 Hz
PRP Rating doar cu supliment: DPA
Sistem de răcire a motorului Apă
Nr. de cilindri și dispozitie 20 V
Capacitate cilindrica 95400 cm³
Aspiratie Turbocharged aftercooled
Regulator de viteză Electronic
Viteză de funcționare-turație nominală 1500
Putere brută PRP 2200 kW
Putere brută maximă LTP 2420 kW
Capacitatea de ulei 390 l
Diesel pe motorina
Consumul specific de combustibil 75% PRP 199 g / kWh
Consumul specific de combustibil PRP 193 g / kWh
Sistem de pornire Electric
Circuitul electric 24 V
Sistem de alimentare:
• Injecție de înaltă presiune controlată electronic cu pompe de injecție cu o singură unitate (EUP)
• Pompa de alimentare cu combustibil
• Filtrul principal de combustibil
• Pompa de amorsare a combustibilului pentru umplerea și evacuarea inițială a sistemului
• Sistem închis de combustibil
Sistem de ulei lubrifiant:
• Sistem de ungere forțată cu răcire cu pistoane
• Pompă de circulație a uleiului lubrifiant cu supapă de siguranță
• Filte cu ulei de lubrifiere în mai multe etape
• Schimbător de căldură cu ulei lubrifiant
• Gât de umplutură de ulei și joja de ulei pentru măsurare pe motorul care nu funcționează
• Sistem închis de aerisire a carterului
Sistem de aer de ardere:
• Turbocompresoare de evacuare
• Set de filtre de aer de tip uscat cu indicator de contaminare
Sistem de răcire :
• Pompa de circulație a lichidului de răcire și termostatul de răcire pentru sistemele de răcire a apei din sacou
• Radiator electric pentru circuitul de răcire a apei și a aerului cu rezervor cu rezervor de expansiune integrat
• Senzor de nivel de lichid de răcire
Specificațiile alternatorului
Alternator Leroy Somer
Model LSA52.3 L12
Tensiunea 400 V
Frecvența 50 Hz
Factorul de putere cos ϕ 0,8
Sistem de reglare a tensiunii electronice
Poli 4
AVR R449 standard
Toleranță de tensiune 0,5 %
Eficiență sarcină 75% 96,5 %
Clasa H
Protecție IP 23
Faze 3
ADAPTARI SPECIALE LA CERERE
Alternatorul LSA 52.3 este proiectat să fie potrivit pentru aplicațiile generatoare tipice, cum ar fi: backup, aplicații marine, închiriere, telecomunicații etc.
VARIANTA RAPORTULUI ELECTRIC
● Izolare clasa H
● Înfășurare standard 6 fire, pas 2/3, tip nr. 6S.
● Eficiență ridicată și capacitate de pornire a motorului.
● Suprimarea interferențelor R 791 conform standardului EN 61000-6-3, EN
61000-6-2, EN 55011 grupa 1 clasa B standard pentru zona europeană (marcaj CE).
SISTEMUL DE EXCITARE ȘI REGULAMENT
● Sistem de excitare: AREP
● Tensiune A.V.R .: R 449
STRUCTURA MECANICĂ RANFORSATĂ
● Ansamblu rigid compact pentru a rezista mai bine la vibrațiile generatorului.
● Cadru din oțel
● Bride și scuturi din fontă.
● un singur rulment proiectat să fie potrivit pentru motoarele cu căldură.
● Rulment de echilibrare cu jumătate de cheie.
● rulmenți regreabili.
● Rotire în sensul acelor de ceasornic în standard.
SISTEM DE PROTECȚIE SUIT PENTRU MEDIU
● LSA este IP 23.
● Protecție la înfășurare pentru medii curate cu umiditate relativă ≤ 95%, inclusiv medii marine interioare.
CONFORM STANDARDELOR INTERNAȚIONALE
Alternatorul LSA este conform cu standardele și reglementările internaționale principale:
- IEC 60034, NEMA MG 1.32-33, ISO 8528-3, CSA C 22.2 n ° 100-14, UL 1146 (UL 1004 la cerere), reglementări marine etc.
Poate fi integrat într-un generator marcat CE.
LSA este proiectat, fabricat și comercializat într-un mediu ISO 9001 și ISO 14001.
Echipamente Genset
CADRU DE BAZĂ:
Cadru de bază realizat din profile de oțel sudate, completat cu monturi anti-vibrații dimensionate corespunzător
Cadrul de bază are un punct de împământare pentru a conecta toate părțile metalice ale grupului generator și oferă o rezistență structurală ridicată.
MOTOR COMPLET CU:
• Lichide (fără combustibil)
Pompa manuală de ulei DRAININ:
• Instalații de scurgere a uleiului
CONTAINER 40 ':
Container izolator fonic realizat din structura monobloc și proiectat pentru a satisface cel mai mult nevoile disparate ale Clientului.
Caracteristica principală sunt:
• Structura similară containerelor de transport (turnare colț superior și inferior, monolitic) structura, pereții și acoperișul din tablă de oțel ondulat), făcându-le în special puternic și potrivit.
• Rezistență ridicată la agenții atmosferici
• Vopsirea cu pulbere din poliester și sablare automată SA 2.5
• Intrare de aer și orificii de evacuare a aerului pentru răcirea grupului
• Este prevăzut spațiu pentru adăpostirea panoului electric, dacă este necesar panoul de control poate fi separat de alternator, într-o cameră dedicată.
• Pardoseala este realizată din foi texturate întărite cu profile în ritm constant îndoit.
• Usi simple sau duble, acestea sunt fixate prin balamale din otel rezistente si sunt echipate cu diferite sisteme de încuietori, cum ar fi încuietori cu șuruburi, bare de panică etc.
izolante fonice:
Pereții, divizorii și acoperișul sunt autoportanți și cu o absorbție acustică ridicată.
Sunt produse în foi de oțel galvanizat și ulterior vopsite cu un galvanic depunerea pulberii de poliester. În interior sunt compuse dintr-o foaie de lână de rocă.
Silențioane de evacuare plasate în interiorul sau în exteriorul containerului, în funcție de modelul grupului.
Nivelul de zgomot rezidual de 70 ± 3dB (A) la 7 m
Echipament Genset - Configurații de bază disponibile:
BAT - KIT DE BAZĂ DE PORNIRE A ACADRULUI CU PLID:
Bateria n 4
Capacitatea bateriei 220 Ah
MBS - Comutator manual al bateriei
REZERVOR INTEGRAT DE CARBURANT - VERSIUNI DISPONIBILE:
IFT1 - rezervor de combustibil integrat (oțel) 500 l
IFT2 - Rezervor de combustibil integrat (oțel) 1000 l
FBD - Cadru complet de bază
LDS - Senzor de detectare a scurgerilor (numai cu FBD)
FCV - Supapa de întrerupere a combustibilului
AFP - Pompă automată de combustibil
DFP - dublă pompă automată de combustibil
PHS - Sistem de preîncălzire a lichidului de răcire - disponibil pentru modelele:
ALS - Sistem automat de ulei de lubrifiere Lube cu rezervor de lubrifiere 100L
= Supliment disponibil.
Alte configurații și-sau versiuni speciale disponibile pe cereri
Date dimensionale
Lungime (L) 12190 mm
Lățime (W) 2438 mm
Înălțime (H) 2896 mm
Greutate uscată 28500 Kg
Consum de motorina
Consumul de combustibil 75% PRP 395,06 l / h
Consumul de combustibil 100% PRP 505,48 l / h
Date de instalare
Fluxul total de aer 2806,00 m³ / min
Fluxul de gaz de evacuare PRP 408 m³ / min
Temperatura gazului de evacuare LTP 530 ° C
Date electrice
Curent MAX 3969.40 A
Întrerupător 4000 A
Disponibilitatea panoului de control
PANEL DE CONTROL AUTOMAT ACP
PANEL MODULAR PARALLEL MPP
ACP - Panou de control automat
Montat pe grupul electric, complet cu unitatea de control digital pentru monitorizare, control și protecția setului generator, protejată prin ușă cu mâner blocabil
INSTRUMENTARE DIGITALĂ
• Generarea tensiunii setate (3 faze)
• Tensiunea principala
• Generarea frecvenței setate
• Generarea curentului setat (3 faze)
• Voltajul bateriei
• Putere (kVA - kW - kVAr)
• Factorul de putere Cos φ
• Contor ore
• Turația motorului r.p.m.
• Nivelul combustibilului (%)
• Temperatura motorului
ACCESORII OBTIONALE DISPONIBILE LA COMANDA
• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test automat
• Buton pentru forțarea contactorului principal sau a contactorului Genset
• Butoane apăsate: pornire / oprire, resetare defect, sus / jos / pagină / intrare selecție
• Disponibilitate de pornire de la distanță
• Comutator de deconectare a sistemului DC
• Alarmă acustică
• Încărcător automat de baterii
• Port de comunicare RS232
• PASSWORD setabil pentru nivelul de protecție
PROTECȚII CU ALARMĂ
• Protecții motor: nivel scăzut de combustibil, presiune scăzută a uleiului, temperatură ridicată a motorului
• Protecții genset: sub / supra tensiune, suprasarcină, sub / supra frecvență, pornire defecțiune, sub / peste tensiunea bateriei
PROTECȚII CU ÎNCHIS
• Protecții motor: nivel scăzut de combustibil, presiune scăzută a uleiului, temperatură ridicată a motorului
• Protecție de ansamblu: sub tensiune sub / supra, suprasarcină, sub / peste tensiune, baterie defecțiunea încărcătorului
• Defecțiune la pământ inclusă în unitatea de control
ALTE PROTECȚII
• Buton de oprire în caz de urgență
• Panou protejat prin ușă cu mâner blocabil
ACP - Configurații de bază disponibile:
PANEL DE PUTERE - DISPONIBILE:
GCB1 - Dispozitiv de întreținere a circuitului Genset 3 poli 4000 A
GCB2 - Întrerupător Genset 4 poli 4000 A
ETB - Standard Terminal Board (cu GCB)
RCG - Supliment variat pentru telecomanda
TLP - diverse suplimente pentru semnale la distanță
CAH - Sistem de încălzire anti-condensare a panoului de control (ACP)
= Supliment disponibil.
Alte configurații și-sau versiuni speciale disponibile pe cereri
MPP - Panou paralel modular
Montat pe grupul electric, complet cu unitatea de control digital Intelivision5 pentru monitorizare, control, protecție și partajarea încărcării pentru seturi de gene unice și multiple care operează în moduri de așteptare sau paralele (până la 32 de seturi de gene în insulă).
INSTRUMENTARE DIGITALĂ (Afișare grafică 320x240 pixeli)
• Rețele: tensiune, intensitate, frecvență.
• Putere kW - kVAr-Factor de putere Cos f.
• Generarea tensiunii setate (3 faze).
• Generarea frecvenței setate.
• Generarea curentului setat (3 faze).
• Generator de putere (kVA - kW - kVAr - Cos f).
• Generarea seturilor kWh și kVAh.
• Voltajul bateriei.
• Contor ore.
• Turația motorului r.p.m.
• Nivelul combustibilului (%).
• Temperatura motorului - Presiunea uleiului
ACCESORII OBTIONALE DISPONIBILE LA COMANDA
• Moduri de operare: OPRIT - Funcție AMF - Single Paralel cu aplicația Insula de rețea -
O singură aplicație AMF paralelă cu rețea - Aplicație multipla insulă paralelă.
• Buton pentru forțarea întreruptorului / contactorului principal sau a întrerupătorului / contactorului Genset.
• Butoane apăsate: pornire / oprire, resetare defect, sus / jos / pagină / intrare selecție.
• Mai multe operații paralele și de administrare a energiei, cu partajare digitală AVR a sarcinii.
• Sincronizarea automată și controlul puterii (prin regizor de viteză sau ECU)
• Baseload Import / Export și ras de vârf
• Control tensiune și PF (AVR).
• I / O digitale configurabile (12/12) și intrări analogice (3).
• Integrați funcțiile programabile PLC.
• Istoric bazat pe evenimente (până la 500 de înregistrări).
• Domenii de măsurare selectabile 120 / 277V și 0-1 / 0-5A.
• Pornire la distanță și blocare disponibilitate semnal.
• Comutator de deconectare a sistemului DC.
• Alarmă acustică.
• Încărcător automat de baterii.
• Porturi de comunicare 2xRS232 / RS485 / USB.
• Conector multi-pin (intrare și ieșire) pentru paralel cu alte generatoare
PROTECŢIE
• Protecții motor: nivel scăzut de combustibil, presiune scăzută a uleiului, temperatură ridicată a motorului.
• Protecții genset: sub / supra tensiune, suprasarcină, sub / supra frecvență, pornire defecțiune, sub / peste tensiunea bateriei
• Altele: supracurent, scurtcircuit, putere inversă, defecte la pământ
• Buton de oprire în caz de urgență.
• Panou protejat prin ușă cu mâner fixabil
MPP - Configurații de bază disponibile:
PANEL DE PUTERE - DISPONIBILE:
GMB1 - Genset Circuit Breaker 4000 A cu 3 poli motorizat
GMB2 - Genset Circuit Breaker cu 4 poli motorizat 4000 A
ETB - Standard Terminal Board (cu GMB)
RCG - Supliment variat pentru telecomanda
TLP - diverse suplimente pentru semnale la distanță
CAH - Încălzitor anti-condens al panoului de control (MPP)
= Supliment disponibil.
Alte configurații și-sau versiuni speciale disponibile la cerere
Technical | |
Model | GSW Container |
Tip | Fix Stationar |
Tip combustibil | Diesel |
Tip curent | Trifazat |
Tip pornire | Electric |
AVR | Da |
Autonomie | 3.00 h |
Structura | Container |
Utilizare | Industrial |
Putere ( KVa ) | 2750.00 |
Putere ( KW ) | 2200.00 |
Lungime (mm) | 12190 |
Latime (mm) | 2438 |
Inaltime (mm) | 2896 |
Masa (Kg) | 28500.00 |
Producator motor | MTU |
Producator alternator | Leroy Somer |
Predispus la automatizare | Da |
