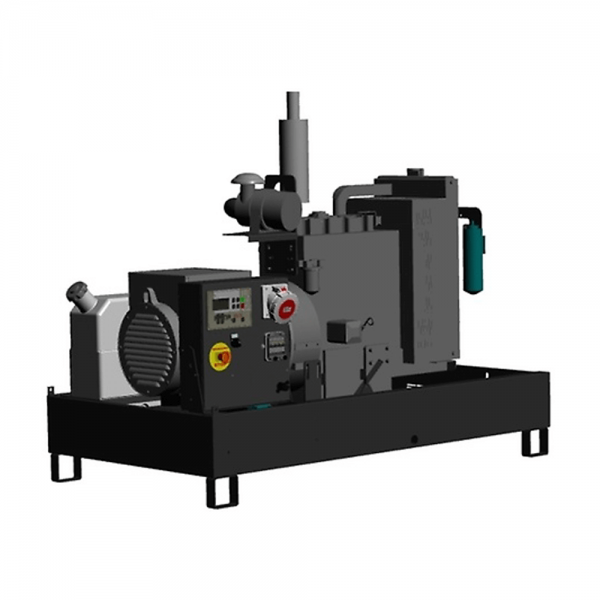

Generator electric automat Diesel Pramac GBW 22P

Generator de curent electric pentru uz industrial, generator curent Pramac

Folosit pentru uz general, generatorul diesel Pramac, face parte din seria generatoarelor profesionale carcasate, in care te poti baza cu toata increderea, aceasta serie GBW, de generatoare, produsa de Pramac, este o serie de generatoare electrice cu puteri de la 10KVa, la peste 45 de KVA si pot fi personalizate pentru fiecare proiect in parte, nu exista termen de comparatie intre generatoarele Pramac si alte generatoare produse in fabrici care apar si dispar, Pramac fiind una dintre fabricile cele mai serioase din lume, oferind service si piese de schimb, pentru orice model de generator Pramac produs vreodata, oferim consultanta personalizata pentru fiecare proiect in parte si solutiile cele mai bune.

Mai jos gasiti detaliile acestui tip de generator si cateva explicatii despre acesta;

Frecventa 50Hz

Tensiune 400V

Factor de putere cos 0,8 Ø

Faze 3

Putere pasiva LTP  21.82 KVA

Putere pasiva LTP  17.46 KW

Putere nominala PRP 19.78 KVA

Putere nominala PRP 15.82 KW

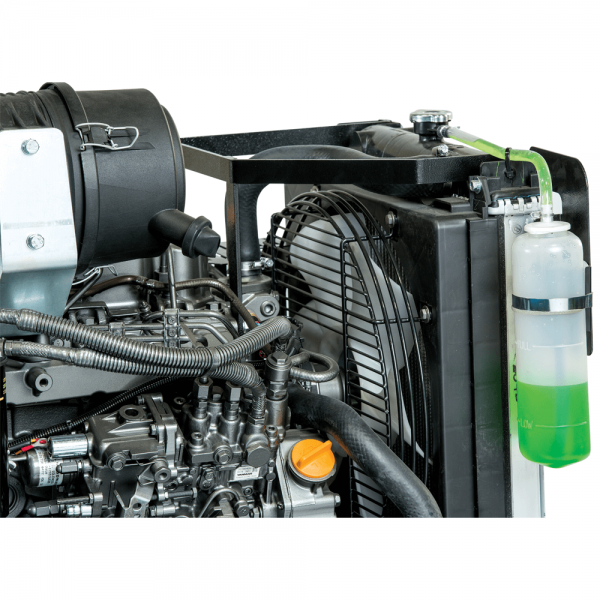

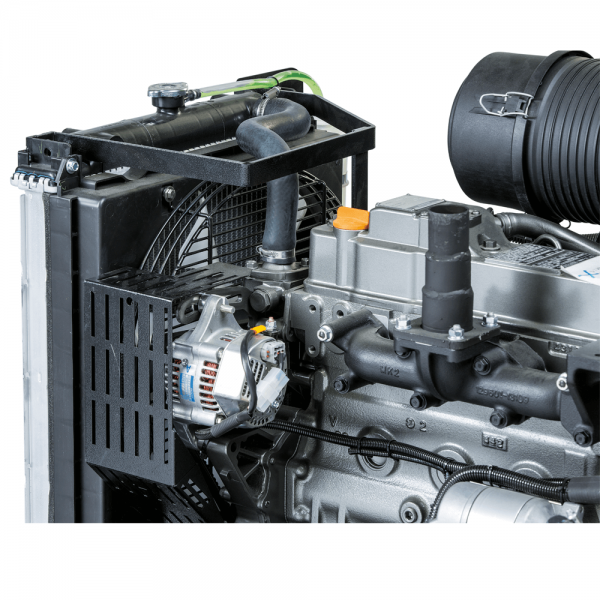

Date tehnice motor;

Producator motor Perkins

Model piesa 404D-22G

Emisii de esapament optimizate pentru (COM) Non Emission Certified 97/68 50Hz Stage IIIA

Sistem de racire motor Apa

Numar cilindri si amplasare 4 in linie

Deplasament 2216 cm³

Aspiratie Natural

Regulator de viteza Mecanic

Putere de amorsare bruta PRP 18.7 kW

Putere maxima LTP 20.6 kW

Capacitate ulei 10.6 l

Putere lichid de racire7 l

Combustibil Diesel

Consum specific de combustibil la 75% PRP 238 g/kWh

Consum specific de combustibil la 100% PRP 237 g/kWh

Sistem de pornire Electric

Capacitate motor la pornire 2 kW

Circuit electric 12 V

Date tehnice Alternator;

Alternator Linz

Model piesa E1S13MF

Tensiune 400V

Frecventa 50Hz

Factor de putere cos 0.8

Borne 4

Tip Cu perii

Toleranta tensiune 4 %

Efficiency @ 75% load 86.2 %

Clasa H

Clasificare protectie infiltrare 21

Date dimensionale;

Lungime 1600 mm

Latime 870 mm

Inaltime 950 mm

Greutate fara combustibil 425 Kg

Capacitate rezervor combustibil 51 l

Materialul din care este confectionat rezervorul de combustibilPlastic

Autonomie

Consum combustibil la 75% PRP 3.98 l/h

Consum combustibil la 100% PRP 5.27 l/h

Timp de functionare la @ 75% PRP 12.81 h

Timp de functionare la @ 100% PRP 9.68 h

Date instalare;

Flux gaze esapament la PRP 3.64 m³/min

Temperatura gaze de esapament la LTP 445 °C

Data curent

Capacitate baterie 70 Ah

Curent maxim 32 A

DISPONIBILITATE PANOU DE COMANDA

Panou de comanda manualMCP

Panou de control automat ACP accesati linkul pentru detalii si pret

Definitie clasificari (Conform standardului ISO8528 1:2005)

PRP - Putere prima: Se defineste ca fiind puterea maxima pe o poate livra continuu un grup

electrogen, furnizând în acelasi timp o sarcina electrica variabila, când este utilizat un numar

nelimitat de ore pe an în conditiile de utilizare convenite, cu intervalele de întretinere si

procedurile respectate conform prevederilor producatorului. Puterea medie permisa în 24 h de

functionare nu va depasi 70% din puterea prima.

LTP - Putere de functionare pe perioada limitata: Se defineste ca puterea maxima

disponibila, în conditiile de functionare convenite, pe care grupul electrogen o poate livra pentru

pâna la 500 h de functionare pe an (si nu mai mult de 300 de utilizare continua) cu intervalele de

întretinere si procedurile respectate conform prevederilor producatorilor. Nu este disponibila o

capacitate de suprasarcina.

Structura mecanica

Structura mecanica robusta care permite accesul usor la conexiuni si componente în

timpul interventiilor de întretinere de rutina.

Regulator de tensiune

Reglarea tensiunii cu DSR. Aparatul digital DSR controleaza gama de tensiune,

evitând orice eventuale probleme cauzate de personal neinstruit. Acuratetea tensiunii

este ±1% în conditie statica cu orice factor de putere si cu variatia de viteza între 5%

si +30% referitor la viteza nominala.

Structura mecanica

Structura mecanica robusta care permite accesul usor la conexiuni si componente în

timpul interventiilor de întretinere de rutina.

Regulator de tensiune

Reglarea tensiunii cu DSR. Aparatul digital DSR controleaza gama de tensiune,

evitând orice eventuale probleme cauzate de personal neinstruit. Acuratetea tensiunii

este ±1% în conditie statica cu orice factor de putere si cu variatia de viteza între 5%

si +30% referitor la viteza nominala.

Echipare generator

SASIU DE BAZA FABRICAT DIN PROFIL SUDAT DE OTEL, DOTAT CU:

• Sasiu de baza din otel cu picioare de sustinere

• Suporti anti-vibratie dimensionati corespunzator

• Punct de împamântare pentru conectarea tuturor pieselor metalice ale grupului generator

Rezervor de combustibil cu componenta de mai jos:

• gât Filler

• aerisire de aer (conducta de ventila?ie)

• Senzor de nivel de combustibil minim

PROTECTII:

• Protectia pieselor mobile si rotative contra contactelor accidentale.

MOTOR DOTAT CU:

• Baterie

• Lichide (fara combustibil)

TUB EVACUARE (Standard):

• Amortizor industrial (liber)

MCP - PANOU DE COMANDA MANUAL STA?IONAR

Montat pe grupul electrogen si dotat cu: instrumentar, comanda, protectia grupului

electrogen.

INSTRUMENTAR (ANALOGIC)

• Voltmetru (1 faza)

• Ampermetru (1 faza)

• Contor orar

COMENZI

• Selector pornire/oprire cu cheie (Se include si functia de preîncalzire cu bujii

incandescente).

• Buton oprire de urgenta

PROTECTIE CU ALARMA

• Nivel scazut combustibil

• Avarie încarcator baterie

• presiune scazuta ulei

• temperatura ridicata motor

• Punere la pamânt accidentala.

PROTECTII CU OPRIRE

• Nivel scazut combustibil

• Avarie încarcator baterie

• presiune scazuta ulei

• temperatura ridicata motor.

• Protec?ie disjunctor: III poli

• Buton oprire de urgen?a

PANOU IE?IRE MCP

Conexiuni cabluri de alimentare la disjunctor v

ACP - Panou de control automat

Montat pe grupul electrogen, dotat cu unitate de comanda digitala pentru

monitorizarea, controlul si protectia grupului electrogen.

INSTRUMENTAR DIGITAL

• Tensiune grup electrogen (3 faze).

• Tensiune retea.

• Frecventa grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Factor putere Cos f.

• Contor orar.

• Viteza motor r.p.m.

• Nivel combustibil (%).

Temperatura motor (în functie de model)

COMENZI SI ALTELE

• Patru moduri de operare: OPRIT - Pornire manuala - Pornire automata - Test

automat.

• Buton fizic pentru fortarea contactorului de retea sau a contactorului de grup

electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagina/introducere selectie.

• Disponibilitate pornire la distanta.

• Sectionator sistem curent continuu.

• Alarma acustica.

• Încarcator automat baterie.

• Port comunicare RS232.

• PAROLA configurabila pentru nivelul de protectie

PROTECTII CU ALARMA

• Protectii motor: nivel scazut combustibil, presiune scazuta ulei, temperatura ridicata

motor.

• Protectii grup electrogen: sub/supratensiune, suprasarcina, sub/suprafrecventa,

avarie la demarare, sub/supratensiune baterie

PROTECTII CU OPRIRE

• Engine protections:nivel scazut combustibil, presiune scazuta ulei, temperatura

ridicata motor,

• Protectie grup electrogen:sub/supratensiune, suprasarcina, sub/supratensiune

baterie, avarie încarcator baterie.

• Protectie disjunctor: III poli.

• Protec?ie punere la pamânt accidentala, inclusa în unitatea de comanda.

PROTECTIE ALTELE:

• Buton oprire de urgenta

PANOU IESIRE ACP

Rând soclu coloana pentru conexiunea de la ACP la panoul

LTS.v

Conexiuni cabluri de alimentare la disjunctor v

Suplimente:

Disponibil doar la comanda :

SUPLIMENT PANOU COMANDA

RCG - Diverse suplimente pentru telecomenzi - pentru

modelele:

ACP

TLP - Diverse suplimente pentru semnale izolate - pentru

modelele:

ACP

ADI - Intensitate Diferen?iala Ajustabila - pentru modelele: ACP

TIF - Disjunctor cu IV poli în loc de III - pentru modelele: ACP MCP

SUPLIMENT ECHIPARE GRUP ELECTROGEN

AFP - Pompa de carburant automata ACP

SUPLIMENTE MOTOR

PHS - Racitor Sistem Preîncalzire - disponibil pentru modelele: ACP

Accesorii

Articole disponibile ca echipament accesoriu

FEC - Suflanta ?i flan?e pentru compensator flexibil de

evacuare

RES - AMORTIZOR PROPRIU

LTS - COMUTATOR DE TRANSFER DE SARCINA - Accesorii ACP

LTS - Panou Transfer Sarcina [Optional pentru Panou de Control Automat ACP]

Panoul de transferul de sarcina (LTS) opereaza comutarea sursei de alimentare intre

generator si reteaua de alimentare in aplicatii de rezerva, garantand alimentarea intro

perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de

generator. Comanda logica a comutarii sursei de alimentare este actionata prin panoul

de control automat (ACP) montat pe generator, deci nu este necesar nici un dispozitiv

lLoTgSic dpee tpiapn AouTly LST_Sd.M:

• Cutie: carcasa din otel

• Mod de instalare: Montat pe perete

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip Protectie: IP54

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 230 / 240VAC (Toleranta +/- 20% 176 / 288VAC)

• Frecventa 50 ?i 60 Hz

• Conform cu IEC 60947-3, EN 61439-6-1 ?i GB 14048-11

SUPLIMENTE DISPONIBILE LA CERERE (Numai pentru versiunea LTS ATyS_dM):

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)

ACCESORII OBTIONALE LA CERERE;

PANOU DE AUTOMATIZARE
