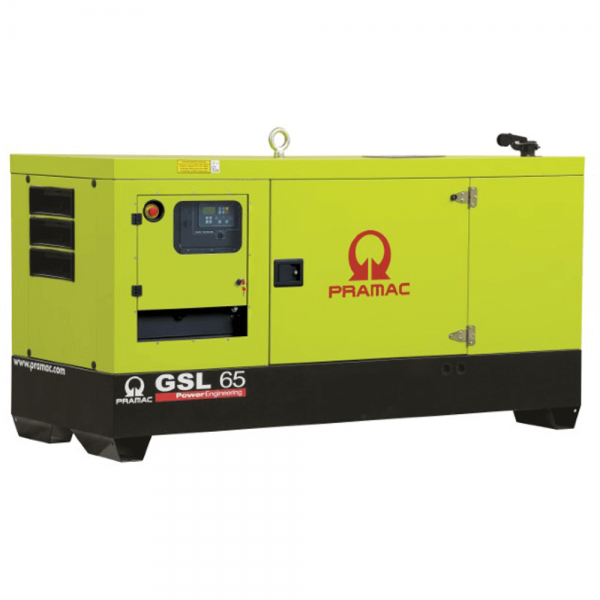

Generator electric GSL 65D diesel

Pramac cu panou manual, generatoare electrice profesionale de la Pramac, cele mai bune solutii trifazate si monofazate, diesel, benzina, sau gaz. grup electrogen 50kw, 65kva

GSL65D

Caracteristici principale

Frecvenţă 50 Hz

Tensiune 400 V

Factor de putere cos ϕ 0.8

Faze 3

Regim De Putere

Putere pasivă LTP 64.01 kVA

Putere pasivă LTP 51.21 kW

Putere nominala PRP 60.75 kVA

Putere nominala PRP 48.60 kW

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Date tehnice motor

Producător motor Deutz AG

Model piesă BF4M2011C

Emisii de eşapament optimizate pentru 97/68 50Hz

(COM)

Stage II

Sistem de răcire motor Ulei

Număr cilindri şi amplasare 4 in linie

Deplasament 3110 cm³

Aspiraţie Turbosuflanta intercooler

Regulator de viteză Mecanic

Putere de amorsare brută PRP 56.1 kW

Putere maximă LTP 59 kW

Capacitate ulei 10 l

Consum lubrifiant la PRP (max) 0.5 %

Combustibil Diesel

Consum specific de combustibil la 75% PRP 207 g/kWh

Consum specific de combustibil la PRP 211 g/kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire 3 kW

Circuit electric 12 V

Motor și bloc

• Motoarele în linie aspirate în mod natural.

• Toate punctele de service din aceeași parte a motorului.

• Design compact și greutate redusă.

• Răcire integrată cu ulei (motorul este livrat complet cu răcitor).

• Carter optimizat acustic.

Sistem de răcire:

• Unitate de racire

• Protecție cu curea în V

• Ventilator tip impuls

Filtru

• Curățător de aer uscat cu indicator mecanic de restricție

• Filtru de combustibil

Date tehnice alternator

Alternator Mecc Alte

Model piesă ECP32-2M/4 B

Tensiune 400 V

Frecvenţă 50 Hz

Factor de putere cos ϕ 0.8

Borne 4

Tip Fara perii

Standard AVR DSR

Toleranţă tensiune 1 %

Eficienta 75% load 90.5 %

Clasă H

Clasificare protectie infiltrare 23

Structură mecanică

Structură mecanică robustă care permite accesul uşor la conexiuni şi componente în timpul intervenţiilor de întreţinere de rutină.

Regulator de tensiune

Reglarea tensiunii cu DSR. Aparatul digital DSR controlează gama de tensiune, evitând orice eventuale probleme cauzate de personal neinstruit. Acurateţea tensiunii este ±1% în condiţie statică cu orice factor de putere şi cu variaţia de viteză între 5% şi +30% referitor la viteza nominală.

Bobinări / Sistemul de excitare

Statorul generatorului este bobinat la 2/3 paşi. Acest lucru elimină armonicele triplene (3, 9, 15 …) pe lungimea de undă a tensiunii şi se consideră designul optim pentru alimentarea neproblematică a sarcinilor nelineare. Designul cu 2/3 paşi evită curenţii neutri excesivi care apar uneori la paşi mai mari de bobinare. MAUX (Standard):

MAUX MeccAlte Bobină Auxiliară este o bobină separată în statorii principali, care alimentează regulatorul. Această bobină permite preluarea unei suprasarcini de 300% curent forţat (întreţinere de scurtcircuit) timp de 20 secunde. Acest lucru este ideal pentru cerinţele de demarare a motorului.

Impregnarea de izolare

Izolarea este conformă standardului clasei H. Impregnarea este realizată cu răşini epoxidice premium tropicalizate, prin picurare şi scurgere. Părţile de înaltă tensiune sunt impregnate în vid, deci nivelul de izolare este mereu foarte bun. La modelele de putere mare, bobina statorului trece printr-un al doilea proces de izolare. S-a aplicat protecţie gri pe statorul principal şi excitator pentru o protecţie îmbunătăţită.

Standarde de referinţă

Alternator fabricat în conformitate cu specificaţiile cele mai comune, precum CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN/CSA-C22.2 No14-95-No100-95.

Echipare generator

ŞASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OŢEL, DOTAT CU:

• Suporţi anti-vibraţie dimensionaţi corespunzător

• Picioare de susţinere sudate

REZERVOR DE COMBUSTIBIL DIN PLASTIC CU URMĂTOARELE

COMPONENTE:

• Ştuţ de umplere

• Gură de aer (tub ventilaţie)

• Senzor nivel minim de combustibil

TUB SCURGERE ULEI CU CAPAC:

• Facilităţi de scurgere a uleiului

MOTOR DOTAT CU:

• Baterie

• Lichide (fără combustibil)

ARMĂTURĂ:

• Armătură izolată fonic, fabricată din panouri modulare, realizate cu oţel zincat ca tratament contra coroziunii şi condiţiilor agresive de mediu, fixată şi sigilată corespunzător pentru o incintă perfect etanşă.

• Acces facil la grupul electrogen pentru întreţinere, datorită: Uşilor de acces laterale late, fixate cu balamale din inox şi dotate cu mânere din plastic blocabile şi tablă

internă din oţel galvanizat perforat; Panouri detaşabile, cu găuri de şuruburi protejate cu cauciuc.

• Uşă de protecţie a panoului de comandă, dotată cu o fereastră adecvată şi mâner blocabil.

• Gură de intrare aer laterală, protejată adecvat şi izolată fonic. Gură evacuare aer din acoperiş, secţiune jgheab protejată cu grilaj adecvat.

• Ochet ridicare individual detaşabil, amplasat pe acoperiş.

IZOLARE FONICĂ:

• Atenuarea zgomotului prin materiale de izolare fonică

• Amortizor rezidențial eficient plasat în interiorul copertinei

Date dimensionale

Lungime (L) 2285 mm

Lăţime (W) 920 mm

Înălţime (H) 1310 mm

Greutate fără combustibil 954 Kg

Capacitate rezervor combustibil 209 l

Material rezervor de combustibil Plastic

Autonomie

Consum combustibil la 75% PRP 10.44 l/h

Consum combustibil la 100% PRP 14.09 l/h

Timp de funcţionare la  75% PRP 20.02 h

Timp de funcţionare la  100% PRP 14.83 h

Nivel zgomot

Nivelul de zgomot garantat (LWA) 93 dBA

Nivel de stridenţă a zgomotului la 7 mt 64 dB(A)

Date instalare

Flux gaze eşapament la PRP 11.7 m³/min

Temperatură gaze de eşapament la LTP 570 °C

Data Current

Curent maxim 92.40 A

Curent maxim 100 A

DISPONIBILITATE PANOU DE COMANDĂ

PANOU DE COMANDĂ MANUAL MCP

PANOU COMANDĂ MANUAL OPȚIUNI COMPLETE MPF

Panou de control automat ACP

MCP - PANOU DE COMANDĂ MANUAL STAȚIONAR

PANOU IEȘIRE MCP

Conexiuni cabluri de alimentare la disjunctor

Cutie de derivație externă (ETB) Optional

Set soclu Optional

MPF - PANOU COMANDĂ MANUAL OPȚIUNI COMPLETE STAȚIONAR

Montat pe grupul electrogen şi dotat cu: instrumentar analog, comenzi, protecţia grupul generator, protejat prin uşa cu mâner blocabil

INSTRUMENTAR (ANALOG)

• Voltmetru cu selector (3 faze)

• Frecvenţmetru

• Ampermetru cu selector (3 faze)

• Contor orar

• Indicator nivel combustibil

• Indicator presiune ulei

• Indicator temperatură motor

COMENZI

• Selector pornire/oprire cu cheie

• Buton oprire de urgenţă

PROTECŢIE CU ALARMĂ

• Nivel scăzut al combustibilului

• Avarie la încărcătorul bateriei

• Presiune scăzută a uleiului

• Temperatură ridicată a motorului

• Problemă la legarea la pământ

PROTECŢII CU OPRIRE

• Nivel scăzut al combustibilului

• Avarie la încărcătorul bateriei

• Presiune scăzută a uleiului

• Temperatură ridicată a motorului

• Protecţia disjunctorului: III poli

• Buton oprire de urgenţă

PROTECŢII ALTELE

• Panou protejat cu uşa cu mâner blocabil

PANOU IEȘIRE MPF

ETB- Cutie de derivație externă ETB

Set soclu Standard

Protecție individuală Disjunctor și Punere la Pământ accidentală √

3P+N+T 400V 63A IP67 n 1

3P+N+T CEE 400V 16A IP67 n 1

230V/16A 2P+T CEE IP67 n 1

230V 16A SCHUKO IP68 n 1

ACP - Panou de control automat

PANOU IEȘIRE ACP

Conexiuni cabluri de alimentare la disjunctor

Opțiuni dedicate pentru telecomandă: RCG

Cutie de derivație externă (ETB) Optional

Set soclu Optional

Suplimente:

Disponibil doar la comandă :

SUPLIMENT PANOU COMANDĂ

RCG - Diverse suplimente pentru telecomenzi - pentru modelele: ACP

TLP - Diverse suplimente pentru semnale izolate - pentru modelele: ACP

ADI - Intensitate Diferențială Ajustabilă - pentru modelele: ACP

TIF - Disjunctor cu IV poli în loc de III - pentru modelele: ACP MCP

ETB - Cutie de derivație externă - pentru modelele: MCP ACP

Kit priză

SKB Set soclu - disponibil pentru modelele: ACP MCP

Component version IP67

NB: pentru montare este necesar: ETB

SUPLIMENT ECHIPARE GRUP ELECTROGEN

KPR - Set premium (Tavă antiscurgere - Senzor detecție scurgere - Pompă manuală scurgere ulei) pump)

AFP - Pompă de carburant automată ACP

KRT - Închiriere set care include filtru de combustibil cu separator de apă, valvă de combustibil cu 3 căi, comutator baterie, tijă de împământare

Rezervor combustibil extins

Capacitate rezervor combustibil l 730

Lungime(Generator) (L) mm 2294

Lăţime (Generator) (W) mm 1066

Înălţime (Geradores) (H) mm 1961

SUPLIMENTE MOTOR

PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele: ACP

Accesorii

Articole disponibile ca echipament accesoriu

STR - Trailer şantier •

RTR - Remorcă rutieră •

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

LTS - Panou Transfer Sarcina [Optional pentru Panou de Control Automat ACP]

Panoul de transferul de sarcină (LTS) opereaza comutarea sursei de alimentare intre generator si reteaua de alimentare in aplicatii de rezerva, garantand alimentarea intro perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de generator. Comanda logica a comutarii sursei de alimentare este actionata prin panoul de control automat (ACP) montat pe generator, deci nu este necesar nici un dispozitiv

• Cutie: carcasa din otel

• Mod de instalare: Montat pe perete

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip Protectie: IP54

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 230 / 240VAC (Toleranta +/- 20% 176 / 288VAC)

• Frecventa 50 și 60 Hz

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

SUPLIMENTE DISPONIBILE LA CERERE (Numai pentru versiunea LTS ATyS_dM):

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)
