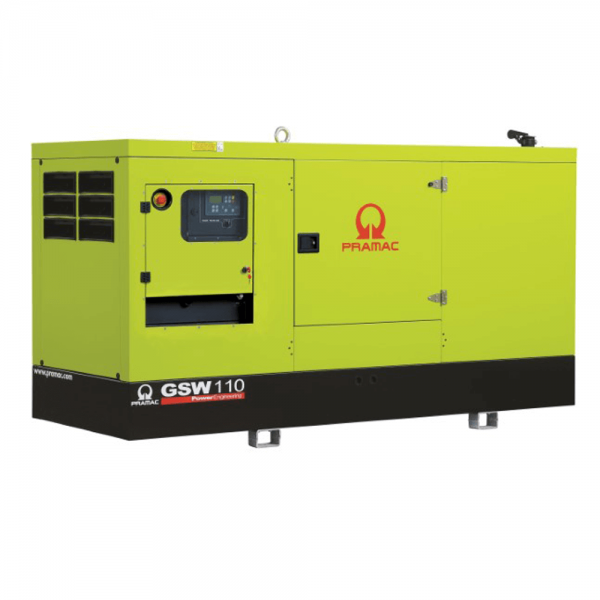

Generator electric GSW 110V Diesel Pramac cu panou manual

Generator electric automat

Diesel Pramac GSW 110V

Folosit pentru uz industrial, generatorul diesel Pramac, face parte din seria generatoarelor profesionale carcasate, in care te poti baza cu toata increderea, aceasta serie GSW, de generatoare, produsa de Pramac, este o serie de generatoare electrice cu puteri de la 10KVa, la peste 1000 de KVA si pot fi personalizate pentru fiecare proiect in parte, nu exista termen de comparatie intre generatoarele Pramac si alte generatoare produse in fabrici care apar si dispar, Pramac fiind una dintre fabricile cele mai serioase din lume, oferind service si piese de schimb, pentru orice model de generator Pramac produs vreodata, oferim consultanta personalizata pentru fiecare proiect in parte si solutiile cele mai bune.

Acest generator trifazat diesel Pramac, este pregatit pentru conexiune electrica trifazata direct din panoul de comanda manual, nu este dotat cu prize de niciun fel, nici trifazate, nici monofazate

Mai jos gasiti detaliile acestui tip de generator si cateva explicatii despre acesta;

Frecventa 50Hz

Tensiune 400V

Factor de putere cos 0,8 Ø

Faze 3

Putere pasiva LTP  112.95 KVA

Putere pasiva LTP  90.36 KW

Putere nominala PRP 101.42 KVA

Putere nominala PRP 81.14 KW

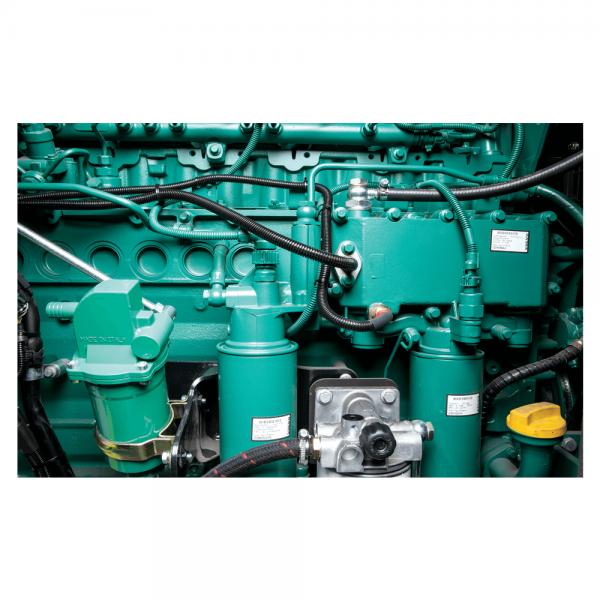

Date tehnice motor;

Producător motor Volvo

Model piesă TAD531GE

Emisii de eşapament optimizate pentru (COM) Non Emission Certified 97/68 50Hz

Sistem de răcire motor Apă

Număr cilindri şi amplasare 4 in linie

Deplasament 4760 cm³

Aspiraţie Turbosuflanta intercooler

Regulator de viteză Mecanic

Putere de amorsare brută PRP 92kW

Putere maximă LTP 102 kW

Capacitate ulei 13 l

Consum lubrifiant la PRP (max) 0.15%

Putere lichid de răcire19.7l

Combustibil Diesel

Consum specific de combustibil la 75% PRP 217 g/kWh

Consum specific de combustibil la 100% PRP 219 g/kWh

Sistem de pornire Electric

Capacitate motor la pornire 3.1kW

Circuit electric 12V

Date tehnice Alternator;

Alternator Mecc Alte

Model piesă ECP32-2M/4

Tensiune 400V

Frecvenţă 50Hz

Factor de putere cos 0.8 ϕ

Borne 4

Tip Fara perii

Standard AVR DSR

Toleranţă tensiune 1 %

Eficienta 75% load 92.5 %

Clasă H

Clasificare protectie infiltrare 23

Date dimensionale;

Lungime 3000 mm

Latime1150 mm

Inaltime 1760 mm

Greutate fara combustibil 1727 Kg

Capacitate rezervor combustibil350 l

Materialul din care este confectionat rezervorul de combustibilPlastic

Autonomie

Consum combustibil la 75% PRP 18.03 l/h

Consum combustibil la 100% PRP 23.99 l/h

Timp de functionare la  75% PRP 19.41 h

Timp de functionare la  100% PRP 14.59h

Date instalare;

Flux total de aer necesar 145.02m³/min

Flux gaze eşapament la PRP 16.7m³/min

Temperatură gaze de eşapament la LTP 557°C

Data curent

Capacitate baterie 140Ah

Curent maxim 160A

DISPONIBILITATE PANOU DE COMANDĂ

Panou de comanda manualMCP

Panou de control automat ACP

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Structură mecanică

Structură mecanică robustă care permite accesul uşor la conexiuni şi componente în timpul intervenţiilor de întreţinere de rutină.

Regulator de tensiune

Reglarea tensiunii cu DSR. Aparatul digital DSR controlează gama de tensiune, evitând orice eventuale probleme cauzate de personal neinstruit. Acurateţea tensiunii este ±1% în condiţie statică cu orice factor de putere şi cu variaţia de viteză între 5% şi +30% referitor la viteza nominală.

Echipare generator

ŞASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OŢEL, DOTAT CU:

• Şasiu de bază din oţel cu picioare de susţinere

• Suporţi anti-vibraţie dimensionaţi corespunzător

• Punct de împământare pentru conectarea tuturor pieselor metalice ale grupului generator

Rezervor de combustibil cu componenta de mai jos:

• gât Filler

• aerisire de aer (conducta de ventilație)

• Senzor de nivel de combustibil minim

PROTECŢII:

• Protecţia pieselor mobile şi rotative contra contactelor accidentale.

MOTOR DOTAT CU:

• Baterie

• Lichide (fără combustibil)

TUB EVACUARE (Standard):

• Amortizor industrial (liber)

MCP - PANOU DE COMANDĂ MANUAL STAȚIONAR

Montat pe grupul electrogen şi dotat cu: instrumentar, comandă, protecţia grupului electrogen.

INSTRUMENTAR (ANALOGIC)

• Voltmetru (1 fază)

• Ampermetru (1 fază)

• Contor orar

COMENZI

• Selector pornire/oprire cu cheie (Se include şi funcţia de preîncălzire cu bujii incandescente).

• Buton oprire de urgenţă

PROTECŢIE CU ALARMĂ

• Nivel scăzut combustibil

• Avarie încărcător baterie

• presiune scăzută ulei

• temperatură ridicată motor

• Punere la pământ accidentală.

PROTECŢII CU OPRIRE

• Nivel scăzut combustibil

• Avarie încărcător baterie

• presiune scăzută ulei

• temperatură ridicată motor.

• Protecție disjunctor: III poli

• Buton oprire de urgență

PANOU IEȘIRE MCP

Conexiuni cabluri de alimentare la disjunctor √

ACP - Panou de control automat

Montat pe grupul electrogen, dotat cu unitate de comandă digitală pentru monitorizarea, controlul şi protecţia grupului electrogen.

INSTRUMENTAR DIGITAL

• Tensiune grup electrogen (3 faze).

• Tensiune reţea.

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Factor putere Cos φ.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

Temperatură motor (în funcţie de model)

COMENZI ŞI ALTELE

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test automat.

• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Disponibilitate pornire la distanţă.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• Port comunicare RS232.

• PAROLĂ configurabilă pentru nivelul de protecţie

PROTECŢII CU ALARMĂ

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă, avarie la demarare, sub/supratensiune baterie

PROTECŢII CU OPRIRE

• Protecții termice: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor,

• Protecţie grup electrogen:sub/supratensiune, suprasarcină, sub/supratensiune baterie, avarie încărcător baterie.

• Protecţie disjunctor: III poli.

• Protecție punere la pământ accidentală, inclusă în unitatea de comandă.

PROTECŢIE ALTELE:

• Buton oprire de urgenţă

PANOU IEȘIRE ACP

Rând soclu coloană pentru conexiunea de la ACP la panoul LTS. √

Conexiuni cabluri de alimentare la disjunctor √

Suplimente:

Disponibil doar la comandă :

SUPLIMENT PANOU COMANDĂ

RCG - Diverse suplimente pentru telecomenzi - pentru modelele: ACP

TLP - Diverse suplimente pentru semnale izolate - pentru modelele: ACP

ADI - Intensitate Diferențială Ajustabilă - pentru modelele: ACP

TIF - Disjunctor cu IV poli în loc de III - pentru modelele: ACP MCP

SUPLIMENT ECHIPARE GRUP ELECTROGEN

AFP - Pompă de carburant automată ACP

SUPLIMENTE MOTOR

PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele: ACP

Accesorii

Articole disponibile ca echipament accesoriu

FEC - Suflantă și flanșe pentru compensator flexibil de evacuare

RES - AMORTIZOR PROPRIU

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

LTS - Panou Transfer Sarcina [Optional pentru Panou de Control Automat ACP]

Panoul de transferul de sarcină (LTS) opereaza comutarea sursei de alimentare intre generator si reteaua de alimentare in aplicatii de rezerva, garantand alimentarea intr-o perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de generator. Comanda logica a comutarii sursei de alimentare este actionata prin panoul de control automat (ACP) montat pe generator, deci nu este necesar nici un dispozitiv

• Cutie: carcasa din otel

• Mod de instalare: Montat pe perete

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip Protectie: IP54

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 230 / 240VAC (Toleranta +/- 20% 176 / 288VAC)

• Frecventa 50 și 60 Hz

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

SUPLIMENTE DISPONIBILE LA CERERE (Numai pentru versiunea LTS ATyS_dM):

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)
