- Disponibil: In Stoc
- Model: GSW470P
- Greutate: 4,250.00kg

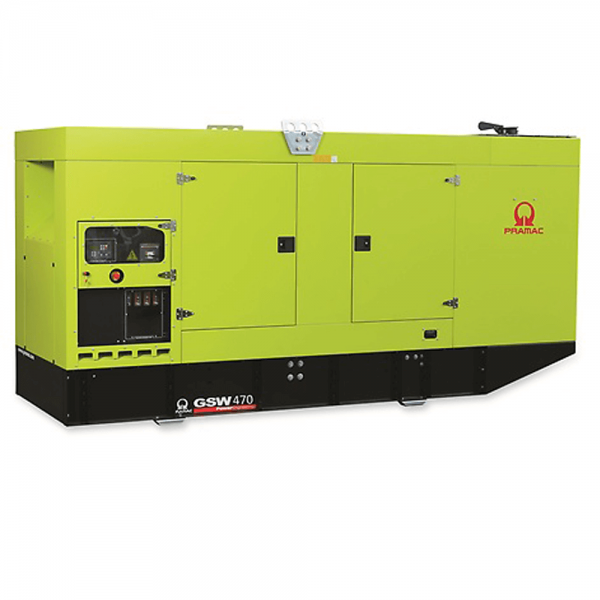

Generator electric automat
Diesel Pramac GSW 470P
Folosit pentru uz industrial, generatorul diesel Pramac, face parte din seria generatoarelor profesionale carcasate, in care te poti baza cu toata increderea, aceasta serie GSW, de generatoare, produsa de Pramac, este o serie de generatoare electrice cu puteri de la 10KVa, la peste 1000 de KVA si pot fi personalizate pentru fiecare proiect in parte, nu exista termen de comparatie intre generatoarele Pramac si alte generatoare produse in fabrici care apar si dispar, Pramac fiind una dintre fabricile cele mai serioase din lume, oferind service si piese de schimb, pentru orice model de generator Pramac produs vreodata, oferim consultanta personalizata pentru fiecare proiect in parte si solutiile cele mai bune.
Mai jos gasiti detaliile acestui tip de generator diesel si cateva explicatii despre acesta;
Frecventa Generator Diesel 50Hz
Tensiune Generator Diesel 400V
Factor de putere Generator Diesel cos 0,8 Ø
Faze 3
Putere pasiva LTP Generator Diesel 462.91 KVA
Putere pasiva LTP Generator Diesel 370.33 KW
Putere nominala PRP Generator Diesel 410.88 KVA
Putere nominala PRP Generator Diesel 328.70 KW
Date tehnice motor Generator Diesel;
Producator motor Perkins
Model piesa 2206A-E13TAG3
Emisii de esapament optimizate pentru (COM) Certificat fara emisii 97/68 50Hz
Sistem de racire motor cu Apa
Numar cilindri si amplasare 6 in linie
Deplasament 12500 cm³
Aspiratie Turbocharged
Regulator de viteza Electronic
Putere de amorsare bruta PRP 368.4 kW
Putere maxima LTP 412.5 kW
Capacitate ulei 40 l
Consum lubrifiant la PRP (max) 0.1%
Putere lichid de racire51.4 l
Combustibil Generator Diesel pe motorina
Consum specific de combustibil Generator Diesel la 75% PRP 199 g/kWh
Consum specific de combustibil Generator Diesel la 100% PRP 197 g/kWh
Sistem de pornire Electric la acest Generator Diesel
Capacitate motor la pornire 7.8k W
Circuit electric 24 V
Date tehnice Alternator Generator Diesel;
Alternator Mecc Alte
Model piesa ECO40-2S
Tensiune 400V
Frecventa 50Hz
Factor de putere cos 0.8
Borne 4
Tip Fara perii
Standard AVR DER1-A
Toleranta tensiune 0.1 %
Eficienta 75% load 94.6 %
Clasa H
Clasificare protectie infiltrare 23
Date dimensionale Generator Diesel;
Lungime Generator Diesel 4400 mm
Latime Generator Diesel 1560 mm
Inaltime Generator Diesel 2250 mm
Greutate fara combustibil Generator Diesel 4250 Kg
Capacitate rezervor combustibil Generator Diesel 636 l
Materialul din care este confectionat rezervorul de combustibil la acest Generator Diesel este din Plastic
Autonomie Generator Diesel
Consum combustibil Generator Diesel la 75% PRP 66.52 l/h
Consum combustibil Generator Diesel la 100% PRP 86.40 l/h
Timp de functionare Generator Diesel la 75% PRP 9.56 h
Timp de functionare Generator Diesel la 100% PRP 7.36h
Date instalare Generator Diesel;
Flux total de aer necesar Generator Diesel 732.30 m³/min
Flux gaze esapament Generator Diesel la PRP 64.6 m³/min
Temperatura gaze de esapament Generator Diesel la LTP 630°C
Data curent Generator Diesel
Curent maxim 800 A
DISPONIBILITATE PANOU DE COMANDA
Panou de comanda manual MCP
Panou de control automat ACP, pentru detalii si pret, accesati linkul
Definitie clasificari (Conform standardului ISO8528 1:2005)
PRP - Putere prima: Se defineste ca fiind puterea maxima pe o poate livra continuu un grup electrogen, furnizând în acelasi timp o sarcina electrica variabila, când este utilizat un numar nelimitat de ore pe an în conditiile de utilizare convenite, cu intervalele de întretinere si procedurile respectate conform prevederilor producatorului. Puterea medie permisa în 24 h de functionare nu va depasi 70% din puterea prima.
LTP - Putere de functionare pe perioada limitata: Se defineste ca puterea maxima disponibila, în conditiile de functionare convenite, pe care grupul electrogen o poate livra pentru pâna la 500 h de functionare pe an (si nu mai mult de 300 de utilizare continua) cu intervalele de întretinere si procedurile respectate conform prevederilor producatorilor. Nu este disponibila o capacitate de suprasarcina.
Structura mecanica Generator Diesel
Structura mecanica robusta care permite accesul usor la conexiuni si componente în timpul interventiilor de întretinere de rutina.
Regulator de tensiune Generator Diesel
Reglarea tensiunii cu DSR. Aparatul digital DSR controleaza gama de tensiune, evitând orice eventuale probleme cauzate de personal neinstruit. Acuratetea tensiunii este ±1% în conditie statica cu orice factor de putere si cu variatia de viteza între 5% si +30% referitor la viteza nominala.
Echipare Generator Diesel
SASIU DE BAZA GENERATOR CURENT DIESEL FABRICAT DIN PROFIL SUDAT DE OTEL, DOTAT CU:
• Sasiu de baza din otel cu picioare de sustinere
• Suporti anti-vibratie dimensionati corespunzator
• Punct de împamântare pentru conectarea tuturor pieselor metalice ale grupului generator
Rezervor de combustibil cu componenta de mai jos:
• gât Filler
• aerisire de aer (conducta de ventilatie)
• Senzor de nivel de combustibil minim
PROTECTII GENERATOR ELECTRIC DIESEL:
• Protectia pieselor mobile si rotative contra contactelor accidentale.
MOTOR DOTAT CU:
• Baterie
• Lichide (fara combustibil)
TUB EVACUARE (Standard):
• Amortizor industrial (liber)
MCP - PANOU DE COMANDA MANUAL STATIONAR
Montat pe grupul electrogen si dotat cu: instrumentar, comanda, protectia grupului electrogen.
INSTRUMENTAR (ANALOGIC)
• Voltmetru (1 faza)
• Ampermetru (1 faza)
• Contor orar
COMENZI
• Selector pornire/oprire cu cheie (Se include si functia de preîncalzire cu bujii incandescente).
• Buton oprire de urgenta
PROTECTIE CU ALARMA
• Nivel scazut combustibil
• Avarie încarcator baterie
• presiune scazuta ulei
• temperatura ridicata motor
• Punere la pamânt accidentala.
PROTECTII CU OPRIRE
• Nivel scazut combustibil
• Avarie încarcator baterie
• presiune scazuta ulei
• temperatura ridicata motor.
• Protectie disjunctor: III poli
• Buton oprire de urgenta
PANOU IESIRE MCP
Conexiuni cabluri de alimentare la disjunctor v
ACP - Panou de control automat
Montat pe grupul electrogen, dotat cu unitate de comanda digitala pentru monitorizarea, controlul si protectia grupului electrogen.
INSTRUMENTAR DIGITAL
• Tensiune grup electrogen (3 faze).
• Tensiune retea.
• Frecventa grup electrogen.
• Intensitate grup electrogen (3 faze).
• Tensiune baterie.
• Putere (kVA - kW - kVAr).
• Factor putere Cos f.
• Contor orar.
• Viteza motor r.p.m.
• Nivel combustibil (%).
Temperatura motor (în functie de model)
COMENZI SI ALTELE
• Patru moduri de operare: OPRIT - Pornire manuala - Pornire automata - Test automat.
• Buton fizic pentru fortarea contactorului de retea sau a contactorului de grup electrogen.
• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagina/introducere selectie.
• Disponibilitate pornire la distanta.
• Sectionator sistem curent continuu.
• Alarma acustica.
• Încarcator automat baterie.
• Port comunicare RS232.
• PAROLA configurabila pentru nivelul de protectie
PROTECTII CU ALARMA
• Protectii motor: nivel scazut combustibil, presiune scazuta ulei, temperatura ridicata motor.
• Protectii grup electrogen: sub/supratensiune, suprasarcina, sub/suprafrecventa, avarie la demarare, sub/supratensiune baterie
PROTECTII CU OPRIRE
• Protectii motor: nivel scazut combustibil, presiune scazuta ulei, temperatura ridicata motor,
• Protectie grup electrogen:sub/supratensiune, suprasarcina, sub/supratensiune baterie, avarie încarcator baterie.
• Protectie disjunctor: III poli.
• Protectie punere la pamânt accidentala, inclusa în unitatea de comanda.
PROTECTIE ALTELE:
• Buton oprire de urgenta
PANOU IESIRE ACP
Rând soclu coloana pentru conexiunea de la ACP la panoul LTS.v
Conexiuni cabluri de alimentare la disjunctor v
Suplimente:
Disponibil doar la comanda :
SUPLIMENT PANOU COMANDA
RCG - Diverse suplimente pentru telecomenzi - pentru modelele: ACP
TLP - Diverse suplimente pentru semnale izolate - pentru modelele: ACP
ADI - Intensitate Diferentiala Ajustabila - pentru modelele: ACP
TIF - Disjunctor cu IV poli în loc de III - pentru modelele: ACP MCP
SUPLIMENT ECHIPARE GRUP ELECTROGEN
AFP - Pompa de carburant automata ACP
SUPLIMENTE MOTOR
PHS - Racitor Sistem Preîncalzire - disponibil pentru modelele: ACP
Accesorii
Articole disponibile ca echipament accesoriu
FEC - Suflanta si flanse pentru compensator flexibil de evacuare
RES - AMORTIZOR PROPRIU
LTS - COMUTATOR DE TRANSFER DE SARCINA - Accesorii ACP
LTS - Panou Transfer Sarcina [Optional pentru Panou de Control Automat ACP]
Panoul de transferul de sarcina (LTS) opereaza comutarea sursei de alimentare intre generator si reteaua de alimentare in aplicatii de rezerva, garantand alimentarea intr-o perioada scurta de timp.
Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de generator. Comanda logica a comutarii sursei de alimentare este actionata prin panoul de control automat (ACP) montat pe generator, deci nu este necesar nici un dispozitiv
• Cutie: carcasa din otel
• Mod de instalare: Montat pe perete
• Usa: Usa articulata este inchisa cu blocare dubla.
• Tip Protectie: IP54
• Placute acces: se pot scoate pe partea superioara si inferioara
• Conexiuni: partea inferioara
• Unitate motor
• Indicatorul de pozitie a comutatorului
• Selector de acoperire automata / manuala
• Carcasa pentru manerul manual
• Mecanism de blocare
• Doua intrerupatoare a sarcinii
• 4 Poli
• Bobine duble auto-alimentate
• Tensiune (bobine): 230 / 240VAC (Toleranta +/- 20% 176 / 288VAC)
• Frecventa 50 si 60 Hz
• Conform cu IEC 60947-3, EN 61439-6-1 si GB 14048-11
SUPLIMENTE DISPONIBILE LA CERERE (Numai pentru versiunea LTS ATyS_dM):
• ESB - buton de oprire de urgenta (instalat pe panoul frontal)
• APP - Protectie suplimentara IPXXB (plexiglas intern)
ACCESORII OBTIONALE LA CERERE;
