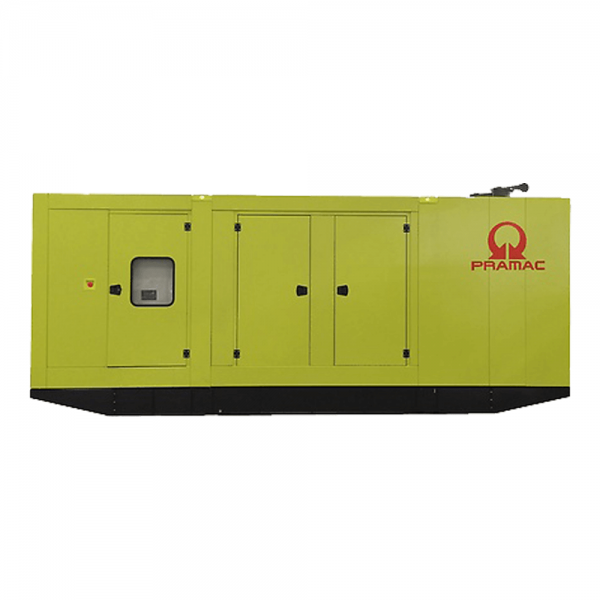

Generator electric industrial GSW1100M

Generatoare de curent profesionale pentru solutii industriale, acolo unde este nevoie de grupuri electrogene industriale profesionale de mare putere

GSW1100M, generator electric de mare putere

Caracteristici principale GENERATOR  CURENT

Frecvenţă GENERATOR  CURENT 50 Hz

Tensiune GENERATOR  CURENT 400 V

Factor de putere GENERATOR  CURENT cos ϕ 0.8

Faze 3

Regim De Putere GENERATOR  CURENT

Putere pasivă LTP GENERATOR  CURENT 1116.16 kVA

Putere pasivă LTP GENERATOR  CURENT 892.93 kW

Putere nominala PRP GENERATOR  CURENT 1009.91 kVA

Putere nominala PRP GENERATOR  CURENT 807.93 kW

Rating PRP disponibil numai cu supliment motor: DPA

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Date tehnice motor GENERATOR  CURENT

Producător motor MTU

Model piesă 16V2000G76F 3D

Versiune piesă 3D 50Hz

Rating PRP disponibil numai cu supliment: DPA

Emisii de eşapament optimizate pentru 97/68 50Hz (COM)

Sistem de răcire motor Apă

Număr cilindri şi amplasare 16 V

Deplasament 35700 cm³

Aspiraţie Turbosuflanta racire evacuare

Regulator de viteză Electronic

Viteză nominală de funcţionare 1500 rpm

Putere de amorsare brută PRP 890 kW

Putere maximă LTP 979 kW

Capacitate ulei 114 l

Consum lubrifiant la PRP (max) 0.35 %

Putere lichid de răcire 150 l

Combustibil Diesel ( motorina )

Consum specific de combustibil la 75% PRP 202 g/kWh

Consum specific de combustibil la PRP 206 g/kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire kW

Circuit electric V 24

Fuel system:

• Electronically controlled high-pressure injection with single unit injection pumps (EUP)

• Fuel delivery pump

• Fuel main filter

• Fuel priming pump for initial system filling and venting

• Closed fuel system

Lube oil system:

• Forced-feed lubrication system with piston cooling

• Lube oil circulation pump with safety valve

• Lube oil multi-stage filte

• Lube oil heat exchanger

• Oil filler neck and oil dipstick for measurement on non-running engine

• Closed crankcase venting system

Combustion air system:

• Exhaust turbochargers

• Set of dry-type air filters with contamination indicator

Cooling system :

• Coolant circulation pump and coolant thermostat for jacket water cooling systems

• Engine-mounted fan drive

• Front-type radiator for jacket water and charge air cooling circuit with integrated expansion tank

• Coolant level sensor

Date tehnice alternator GENERATOR  CURENT

Alternator Mecc Alte

Model piesă ECO43-1M/4 A

Tensiune 400 V

Frecvenţă 50 Hz

Factor de putere cos ϕ 0.8

Sistem de regulare tensiune Electronic

Borne 4

Tip Fara perii

Standard AVR DER1

Toleranţă tensiune 1 %

Efficiency 75% load 95.8 %

Clasă H

Clasificare protectie infiltrare 23

Faze 3

Structură mecanică

Structură mecanică robustă care permite accesul uşor la conexiuni şi componente în timpul intervenţiilor de întreţinere de rutină.

Regulator de tensiune

Reglarea tensiunii cu DER 1. Aparatul digital DER 1 este un Regulator controlat digital, bazat pe DSP (Procesor de Semnal Digital) care combină funcţiile de Reglare

Tensiune, Protecţii Alternator şi Diagnostic într-o placă individuală foarte mică.

Tensiune alimentare: 40Vac÷270Vac

Curent maxim continuu de ieşire: 4Adc

Gamă frecvenţă: 12Hz÷72Hz

Recunoaştere automată detectare monofazică

Valoarea medie de reglare a tensiunii

Gamă reglare (detecţie) tensiune de la 75Vac la 300Vac

Precizia reglării tensiunii: ± 1% de la zero sarcină la sarcina nominală în stare statică, cu orice factor de putere şi pentru variaţii de frecvenţă de la -5% la +20% din valoarea nominală.

Precizia reglării tensiunii: ± 0,5% în condiţii stabilizate (sarcină, temperatură).

Cădere temporară de tensiune şi supratensiune în limita a ± 15%

Timp recuperare tensiune în limita a ± 3% din valoarea setată, în mai puţin de 300 msec.

Protecţie de viteză redusă cu prag şi pantă ajustabile

Alarme de supra- şi subtensiune

Protecţie la supracurent de excitaţie cu intervenţie întârziată

Stocare condiţii alarmă (tipul alarmei, numărul evenimentelor, durata ultimului eveniment, timpul total)

Memorarea timpului regulat de funcţionare

Bobinare / Sistemul de excitare

Statorul generatorului este bobinat la 2/3 paşi. Acest lucru elimină armonicele triplene (3, 9, 15 …) pe lungimea de undă a tensiunii şi se consideră designul optim pentru alimentarea neproblematică a sarcinilor nelineare. Designul cu 2/3 paşi evită curenţii neutri excesivi care apar uneori la paşi mai mari de bobinare. MAUX (Standard):

MAUX MeccAlte Bobină Auxiliară este o bobină separată în statorii principali, care alimentează regulatorul. Această bobină permite preluarea unei suprasarcini de 300% curent forţat (întreţinere de scurtcircuit) timp de 20 secunde. Acest lucru este ideal pentru cerinţele de demarare a motorului. PMAUX (opţional): Alternatorul poate fi dotat cu opţiunea PMAUX (Generator cu Magnet Permanent) care corespunde performanţei şi poate suporta atât sarcinile liniare, cât şi cele distorsionate.

Impregnarea de izolare GENERATOR  CURENT

Izolarea este conformă standardului clasei H. Impregnarea este realizată cu răşini epoxidice premium tropicalizate, prin picurare şi scurgere. Părţile de înaltă tensiune sunt impregnate în vid, deci nivelul de izolare este mereu foarte bun. La modelele de putere mare, bobina statorului trece printr-un al doilea proces de izolare. S-a aplicat protecţie gri pe statorul principal şi excitator pentru o protecţie îmbunătăţită.

Standarde de referinţă GENERATOR  CURENT

Alternator fabricat în conformitate cu specificaţiile cele mai comune, precum CEI 2-3,

IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN/CSA-C22.2 No14-95- No100-95.

Echipare GENERATOR  CURENT

ŞASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OŢEL, DOTAT CU:

• Suporţi anti-vibraţie dimensionaţi corespunzător

• Picioare de susţinere sudate

MANUALĂ POMPA DE ULEI DRAININ

• Facilităţi de scurgere a uleiului

MOTOR DOTAT CU:

• Lichide (fără combustibil)

CAECASĂ GENERATOR  CURENT :

• Carcasă izolată fonic, fabricată din, realizate cu oţel ca tratament contra coroziunii şi condiţiilor agresive de mediu, fixată şi sigilată corespunzător pentru o incintă perfect etanşă.

• Acces facil la grupul electrogen pentru întreţinere, datorită: Uşilor de acces laterale late, fixate cu balamale din inox şi dotate cu mânere din plastic blocabile ;

• Uşă de protecţie a panoului de comandă, dotată cu o fereastră adecvată şi mâner blocabil.

• Gură de intrare aer laterală, protejată adecvat şi izolată fonic. Gură evacuare aer din acoperiş, secţiune jgheab protejată cu grilaj adecvat.

• Puncte de ridicare dublu structura cadru.

IZOLARE FONICĂ GENERATOR  CURENT :

• Atenuarea zgomotului prin materiale de izolare fonică (lână minerală)

• Efficient residential silencer placed inside the canopy

Echipament Genset - Configuraţii de bază disponibile:

BAT – SET DE PORNIRE DE BATERII PLUMB-ACID :

Baterie n 2

Capacitatea bateriei Ah 220

MBS (CBM) - Comutator de baterie manual

rezervor de carburant integrat-versiuni disponibile :

IFT1 - Rezervor de carburant integrat (oţel) l 500

IFT2 - Rezervor de carburant integrat (oţel) l 1000

FBD - Cadru de bază complet dotat cu un strat de retenţie

LDS-Senzor de detecţie a scurgerilor(numai împreună cu FBD)

FCV - Valvă de oprire a carburantului

AFP - Pompă de carburant automată

DFP - Pompă de carburant automată dublă

PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele:

ALS - Sistem automat de ridicare a uleiului lubrifiant cu

rezervor de ulei lubrifiant de 100L

= Supliment disponibil GENERATOR  CURENT

Alte configuraţii şi-sau versiuni speciale disponibile la cerere .

Date dimensionale

Lungime GENERATOR  CURENT (L) 6700 mm

Lăţime GENERATOR  CURENT (W) 2170 mm

Înălţime GENERATOR  CURENT (H) 2896 mm

Greutate fără combustibil GENERATOR  CURENT 10413 Kg

Consum GENERATOR  CURENT

Consum combustibil la 75% PRP 162.69 l/h

Consum combustibil la 100% PRP 218.26 l/h

Nivel zgomot GENERATOR  CURENT

Nivel de stridenţă a zgomotului la 7 mt 77 +/-3 dB(A)

Date instalare GENERATOR  CURENT

Flux aer total 1613.80 m³/min

Flux gaze eşapament la PRP 166.8 m³/min

Temperatură gaze de eşapament la LTP 540 °C

Data Current

Capacitate baterie 220 Ah

Curent maxim 1611.09 A

Curent maxim 1600 A

DISPONIBILITATE PANOU DE COMANDĂ

Panou de control automat ACP

Panou paralel modular MPP

ACP - Panou de control automat

Montat pe grupul electrogen, dotat cu unitate de comandă digitală AC03 pentru monitorizarea, controlul şi protecţia grupului electrogen, protejat prin uşa cu mâner blocabil.

INSTRUMENTAR DIGITAL (prin AC-03)

• Tensiune grup electrogen (3 faze).

• Tensiune reţea.

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Factor putere Cos φ.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

•C TOeMmEpNeZraI tŞurIă A mLTotEoLr E

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test automat.

• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Disponibilitate pornire la distanţă.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• Port comunicare RS232.

• PAROLĂ configurabilă pentru nivelul de protecţie.

PROTECŢII CU ALARMĂ

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă, avarie la demarare, sub/supratensiune baterie

PROTECŢII CU OPRIRE

• Engine protections:nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor,

• Protecţie grup electrogen:sub/supratensiune, suprasarcină, sub/supratensiune baterie, avarie încărcător baterie.

• Protecție punere la pământ accidentală, inclusă în unitatea de comandă.

PROTECŢIE ALTELE

• Buton oprire de urgenţă.

• Panou protejat prin uşă cu mâner blocabil.

ACP - Configuraţii de bază disponibile

TABLOU DE DISTRIBUŢIE - RUPTOARE DISPONIBILE: :

GCB1 - disjunctor Genset 3 poli A 1600

GCB2 - disjunctor Genset 4 poli A 1600

ETB - Panou terminal extern (cu GCB) Standard

RCG - Diverse suplimente pentru control de la distanţă

TLP - Diverse suplimente pentru semnale de la distanţă

CAH - Panou de control radiator anti-condensare (ACP)

= Supliment disponibil .

Other Configurations and-or special versions available on requests

MPP - Panou paralel modular

Montat pe grupul electrogen, dotat cu unitate de comandă digitală Intelivision5 pentru monitorizarea, controlul, protecţia şi partajarea sarcinii pentru grupuri electrogene individuale sau multiple funcţionând în modurile standby sau paralel (maxim 32 grupuri electrogene în insulă).

INSTRUMENTAR DIGITAL (Afişaj grafic 320x240 pixeli)

• Reţea: tensiune, Intensitate, Frecvenţă.

• Reţea kW - kVAr -Factor putere Cos f.

• Tensiune grup electrogen (3 faze).

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Putere grup electrogen kVA - kW - kVAr - Cos f.

• kWh şi kVAh grup electrogen.

• Tensiune baterie.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil(%)-Temperatură motor-Presiune ulei

COMANDĂ ŞI ALTELE

• Moduri de operare: OPRIT - Funcţie AMF - Aplicaţie tip insulă indivual paralel la reţea - Aplicaţie tip AMF indivual paralel la reţea - Aplicaţie tip insulă cu grupuri electrogene multiple, în paralel.

• Butoane fizice pentru forţarea disjunctorului/contactorului de reţea sau a disjunctorului/contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Operare multiplă în paralel şi Gestiune Alimentare cu partajare AVR digitală de sarcină

• Sincronizare şi control de alimentare automate (prin regulator de viteză sau ECU)

• Import/Export sarcină de bază şi Nivelare a vârfurilor

• Comandă tensiune şi PF (AVR).

• I/O digital (12/12) şi intrări analogice (3) configurabile.

• Integrare funcţii programabile din PLC.

• Istoric bazat pe evenimente (până la 500 înregistrări).

• Gamă de măsurare selectabilă 120/277V şi 0-1/0-5A.

• Disponibilitate Pornire la distanţă şi Blocare semnal.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• 2 porturi de comunicare RS232/RS485/USB.

• PAROLĂ configurabilă pentru nivelul de protecţie.

PROTECŢII CU ALARMĂ ŞI OPRIRE

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă, avarie la demarare, sub/supratensiune baterie

• Altele: supraintensitate, scurtcircuit, curent de întoarcere, punere la pământ accidentală

PROTECŢII ALTELE:

• Buton oprire de urgenţă.

• Panou protejat cu uşa cu mâner blocabil

MPP - Configuraţii de bază disponibile

TABLOU DE DISTRIBUŢIE - RUPTOARE DISPONIBILE: :

GMB1 - disjunctor Genset 3 poli A 1600

GMB2 - disjunctor Genset 4 poli A 1600

ETB - Panou terminal extern (cu GMB) Standard

RCG - Diverse suplimente pentru control de la distanţă

TLP - Diverse suplimente pentru semnale de la distanţă

CAH - Panou de control radiator anti-condensare (MPP)

= Supliment disponibil .

Accesorii

Articole disponibile ca echipament accesoriu

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

LTS - Panou de Transfer Sarcina [Optional pentru panoul de control automat ACP]

Panoul de transferului de sarcină (LTS) opereaza comutarea sursei de alimentare intre generator si reteaua de alimentare in aplicații de rezerva, garantand alimentarea intr-o perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de setul de generare. Comanda logică a comutării sursei de alimentare este acționată prin intermediul panoului de control automat (ACP) montat pe generator, deci nu este

nLeTcSe sdaer tniipci AuTny dSis_pDo:zitiv logic pe panoul LTS.

• Cutie: carcasa din otel

• Mod de instalare: Montat pe podea

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip protectie: IP43

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 208 / 277VAC (Toleranta +/- 20% 166 / 333VAC)

• Frecventa 50 și 60 Hz

• Interfata ATyS D10, fixata pe usa pentru indicarea starii: Doua lumini pentru a indica prezenta tensiunii retelei si a generatorului diesel; Două lumini pentru comutator pozitie; Modul functional (auto / manual) și protectia IP65.

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

OTIONALE LTS DISPONIBILE LA CERERE:

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)
