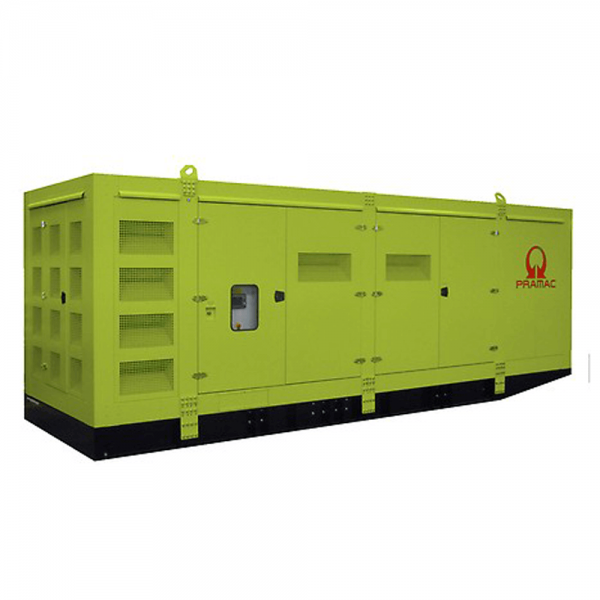

Generator electric industrial GSW1650P

Generatoare de curent profesionale si grupuri electrogene de mare putere, industriale Pramac

GSW1650P Grup electrogen industrial Pramac, solutii garantate Pramac

Caracteristici principale GENERATOR PROFESIONAL DE MARE PUTERE PRAMAC GSW1650P

Frecvenţă generator Pramac 50 Hz

Tensiune generator Pramac 400 V

Factor de putere generator Pramac cos ϕ 0.8

Faze 3

Regim De Putere GENERATOR DE CURENT ELECTRIC PRAMAC

Putere pasivă LTP Generator industrial 1650.00 kVA

Putere pasivă LTP Generator industrial 1320.00 kW

Putere nominala PRP Generator industrial 1550.02 kVA

Putere nominala Generator industrial PRP 1240.02 kW

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Date tehnice motor

Producător motor Perkins

Model piesă 4012-46TAG2A

Versiune piesă 50 Hz

Emisii de eşapament optimizate pentru 97/68 50Hz (COM)

Sistem de răcire motor Apă

Număr cilindri şi amplasare 12 V

Deplasament 45842 cm³

Aspiraţie Turbocharged

Regulator de viteză Electronic

Viteză nominală de funcţionare 1500 rpm

Putere de amorsare brută PRP 1331 kW

Putere maximă LTP 1459 kW

Capacitate ulei 177 l

Putere lichid de răcire 207 l

Combustibil Grup electrogen industrial Diesel

Consum specific de combustibil Grup electrogen industrial la 75% PRP 201 g/kWh

Consum specific de combustibil Grup electrogen industrial la PRP 200 g/kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire 8.2 kW

Circuit electric 24 V

Fuel system:

• Unit fuel injectors with lift pump and hand stop control

• Governor to ISO 8528-5 class G2 with isochronous

• Full-flow spin-on fuel oil filters

• Closed fuel system

Lube oil system:

• Recommended lubricating oil to conforms with the specification of API CG4 15W/40

• Low oil pressure switch

• Wet sump with filler and dipstick

Lubrication oil filters:

• Twin low oil pressure shutdown switches

• Full-flow spin-on oil filters

• Engine jacket water/lube oil temperature stabilize

Combustion air system:

• Mounted air filter Fuel system

• Direct fuel injection system, fuel lift pump

• Fuel cooler

Cooling system:

• Gear driven circulating pump

• Twin thermostats

• Crankshaft pulley for fan drive

• Powder coated radiator assemblies comprising: water radiator; air charge cooled radiator;

• Air inlet restriction at maximum power (Nominal) : 19.3 mbar

Date tehnice alternator

Alternator Mecc Alte

Model piesă ECO46-1S/4

Tensiune Grup electrogen industrial 400 V

Frecvenţă Grup electrogen industrial 50 Hz

Factor de putere Grup electrogen industrial cos ϕ 0.8

Sistem de regulator tensiune Electronic

Borne 4

Tip Fara perii

Grup electrogen industrial Standard AVR DER1

Toleranţă tensiune 1 %

Efficiency 75% load 96.4 %

Clasă H

Clasificare protectie infiltrare 21

Faze 3

Grup electrogen industrial Structură mecanică

Structură mecanică robustă care permite accesul uşor la conexiuni şi componente în timpul intervenţiilor de întreţinere de rutină.

Grup electrogen industrial Regulator de tensiune

Reglarea tensiunii cu DER 1. Aparatul digital DER 1 este un Regulator controlat digital, bazat pe DSP (Procesor de Semnal Digital) care combină funcţiile de Reglare

Tensiune, Protecţii Alternator şi Diagnostic într-o placă individuală foarte mică.

Tensiune alimentare: 40Vac÷270Vac

Curent maxim continuu de ieşire: 4Adc

Gamă frecvenţă: 12Hz÷72Hz

Recunoaştere automată detectare monofazică

Valoarea medie de reglare a tensiunii

Gamă reglare (detecţie) tensiune de la 75Vac la 300Vac

Precizia reglării tensiunii: ± 1% de la zero sarcină la sarcina nominală în stare statică, cu orice factor de putere şi pentru variaţii de frecvenţă de la -5% la +20% din valoarea nominală.

Precizia reglării tensiunii: ± 0,5% în condiţii stabilizate (sarcină, temperatură).

Cădere temporară de tensiune şi supratensiune în limita a ± 15%

Timp recuperare tensiune în limita a ± 3% din valoarea setată, în mai puţin de 300 msec.

Protecţie de viteză redusă cu prag şi pantă ajustabile

Alarme de supra- şi subtensiune

Protecţie la supracurent de excitaţie cu intervenţie întârziată

Stocare condiţii alarmă (tipul alarmei, numărul evenimentelor, durata ultimului eveniment, timpul total)

Memorarea timpului regulat de funcţionare

Bobinare / Sistemul de excitare

Statorul generatorului este bobinat la 2/3 paşi. Acest lucru elimină armonicele triplene (3, 9, 15 …) pe lungimea de undă a tensiunii şi se consideră designul optim pentru alimentarea neproblematică a sarcinilor nelineare. Designul cu 2/3 paşi evită curenţii neutri excesivi care apar uneori la paşi mai mari de bobinare. MAUX (Standard):

MAUX MeccAlte Bobină Auxiliară este o bobină separată în statorii principali, care alimentează regulatorul. Această bobină permite preluarea unei suprasarcini de 300% curent forţat (întreţinere de scurtcircuit) timp de 20 secunde. Acest lucru este ideal pentru cerinţele de demarare a motorului. PMAUX (opţional): Alternatorul poate fi dotat cu opţiunea PMAUX (Generator cu Magnet Permanent) care corespunde performanţei şi poate suporta atât sarcinile liniare, cât şi cele distorsionate.

Carcasa izolata fonic generator electric de mare putere;

Izolarea este conformă standardului clasei H. Impregnarea este realizată cu răşini epoxidice premium tropicalizate, prin picurare şi scurgere. Părţile de înaltă tensiune sunt impregnate în vid, deci nivelul de izolare este mereu foarte bun. La modelele de putere mare, bobina statorului trece printr-un al doilea proces de izolare. S-a aplicat protecţie gri pe statorul principal şi excitator pentru o protecţie îmbunătăţită.

Standarde de referinţă

Alternator fabricat în conformitate cu specificaţiile cele mai comune, precum CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN/CSA-C22.2 No14-95- No100-95.

Echipare Generator ( Grup electrogen industrial )

ŞASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OŢEL, DOTAT CU:

• Suporţi anti-vibraţie dimensionaţi corespunzător

• Picioare de susţinere sudate

MANUALĂ POMPA DE ULEI DRAININ

• Facilităţi de scurgere a uleiului

MOTOR DOTAT CU:

• Lichide (fără combustibil)

CARCASĂ IZOLATĂ FONIC:

• Carcasă izolată fonic, fabricată din, realizate cu oţel ca tratament contra coroziunii şi condiţiilor agresive de mediu, fixată şi sigilată corespunzător pentru o incintă perfect etanşă.

• Acces facil la grupul electrogen pentru întreţinere, datorită: Uşilor de acces laterale late, fixate cu balamale din inox şi dotate cu mânere din plastic blocabile ;

• Uşă de protecţie a panoului de comandă, dotată cu o fereastră adecvată şi mâner blocabil.

• Gură de intrare aer laterală, protejată adecvat şi izolată fonic. Gură evacuare aer din acoperiş, secţiune jgheab protejată cu grilaj adecvat.

• Puncte de ridicare dublu structura cadru.

IZOLARE FONICĂ GENERATOR DE CURENT ELECTRIC PROFESIONAL INDUSTRIAL:

• Atenuarea zgomotului prin materiale de izolare fonică (lână minerală)

• Efficient residential silencer placed inside the canopy

Echipament Genset - Configuraţii de bază disponibile:

BAT – SET DE PORNIRE DE BATERII PLUMB-ACID :

Baterie n 4

Capacitatea bateriei 220 Ah

MBS (CBM) - Comutator de baterie manual rezervor de carburant integrat-versiuni disponibile :

IFT1 - Rezervor de carburant integrat in generator (oţel) l 500

IFT2 - Rezervor de carburant integrat in generator (oţel) l 1000

FBD - Cadru de bază complet dotat cu un strat de retenţie

LDS-Senzor de detecţie a scurgerilor(numai împreună cu FBD)

FCV - Valvă de oprire a carburantului

AFP - Pompă de carburant automată

DFP - Pompă de carburant automată dublă

PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele:

ALS - Sistem automat de ridicare a uleiului lubrifiant cu rezervor de ulei lubrifiant de 100L

= Supliment disponibil la comanda pentru Generator Electric GSW1650P

Alte configuraţii şi-sau versiuni speciale disponibile la cerere .

Date dimensionale

Lungime GENERATOR INDUSTRIAL (L) 7800 mm

Lăţime GENERATOR INDUSTRIAL (W) 2424 mm

Înălţime GENERATOR INDUSTRIAL (H) 2997.5 mm

Greutate fără combustibil GENERATOR INDUSTRIAL 14674 Kg

CONSUM GRUP ELECTROGEN PROFESIONAL INDUSTRIAL PRAMAC GSW1650P

Consum combustibil generator profesional la 75% PRP 240.90 l/h

Consum combustibil generator profesional la 100% PRP 316.91 l/h

Nivel zgomot

Nivel de stridenţă a zgomotului la 7 mt 77 +/-3 dB(A)

Date instalare GENERATOR DE CURENT ELECTRIC GSW1650P

Flux aer total generator electric 1467.00 m³/min

Flux gaze eşapament generator electric la PRP 280 m³/min

Temperatură gaze de eşapament generator electric la LTP 455 °C

Data Current Grup electrogen industrial

Capacitate baterie Grup electrogen industrial 220 Ah

Curent maxim Grup electrogen industrial 2381.64 A

Curent maxim Grup electrogen industrial 2500 A

DISPONIBILITATE PANOU DE COMANDĂ PENTRU GRUP ELECTROGEN INDUSTRIAL;

Panou de control automat ACP

Panou paralel modular MPP

ACP - Panou de control automat

Montat pe grupul electrogen, dotat cu unitate de comandă digitală AC03 pentru monitorizarea, controlul şi protecţia grupului electrogen, protejat prin uşa cu mâner blocabil.

INSTRUMENTAR DIGITAL (prin AC-03)

• Tensiune grup electrogen (3 faze).

• Tensiune reţea.

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Factor putere grup electrogen Cos φ.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test automat.

• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Disponibilitate pornire la distanţă.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• Port comunicare RS232.

• PAROLĂ configurabilă pentru nivelul de protecţie.

PROTECŢII CU ALARMĂ GENERATOR ELECTRIC GSW1650P

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă, avarie la demarare, sub/supratensiune baterie

PROTECŢII CU OPRIRE

• Engine protections:nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor,

• Protecţie grup electrogen:sub/supratensiune, suprasarcină, sub/supratensiune baterie, avarie încărcător baterie.

• Protecție punere la pământ accidentală, inclusă în unitatea de comandă.

PROTECŢIE DISPONIBILE LA COMANDA PENTRU GENERATOR ELECTRIC GSW1650P

• Buton oprire de urgenţă.

• Panou protejat prin uşă cu mâner blocabil.

ACP - Configuraţii de bază disponibile

TABLOU DE DISTRIBUŢIE - RUPTOARE DISPONIBILE: :

GCB1 - disjunctor Genset 3 poli A 2500

GCB2 - disjunctor Genset 4 poli A 2500

ETB - Panou terminal extern (cu GCB) Standard

RCG - Diverse suplimente pentru control de la distanţă

TLP - Diverse suplimente pentru semnale de la distanţă

CAH - Panou de control radiator anti-condensare (ACP)

= Supliment disponibil la comanda pentru generator electric GSW1650P

MPP - Panou paralel modular

Montat pe grupul electrogen, dotat cu unitate de comandă digitală Intelivision5 pentru monitorizarea, controlul, protecţia şi partajarea sarcinii pentru grupuri electrogene individuale sau multiple funcţionând în modurile standby sau paralel (maxim 32 grupuri electrogene în paralel).

INSTRUMENTAR DIGITAL (Afişaj grafic 320x240 pixeli)

• Reţea: tensiune, Intensitate, Frecvenţă.

• Reţea kW - kVAr -Factor putere Cos f.

• Tensiune grup electrogen (3 faze).

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Putere grup electrogen kVA - kW - kVAr - Cos f.

• kWh şi kVAh grup electrogen.

• Tensiune baterie.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil(%)-Temperatură motor-Presiune ulei

ACCESORII LA COMANDĂ PENTRU GENERATOR ELECTRIC INDUSTRIAL

• Moduri de operare: OPRIT - Funcţie AMF - Aplicaţie tip insulă indivual paralel la reţea - Aplicaţie tip AMF indivual paralel la reţea - Aplicaţie tip insulă cu grupuri electrogene multiple, în paralel.

• Butoane fizice pentru forţarea disjunctorului/contactorului de reţea sau a disjunctorului/contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Operare multiplă în paralel şi Gestiune Alimentare cu partajare AVR digitală de sarcină

• Sincronizare şi control de alimentare automate (prin regulator de viteză sau ECU)

• Import/Export sarcină de bază şi Nivelare a vârfurilor

• Comandă tensiune şi PF (AVR).

• I/O digital (12/12) şi intrări analogice (3) configurabile.

• Integrare funcţii programabile din PLC.

• Istoric bazat pe evenimente (până la 500 înregistrări).

• Gamă de măsurare selectabilă 120/277V şi 0-1/0-5A.

• Disponibilitate Pornire la distanţă şi Blocare semnal.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• 2 porturi de comunicare RS232/RS485/USB.

• PAROLĂ configurabilă pentru nivelul de protecţie.

PROTECŢII CU ALARMĂ ŞI OPRIRE

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă, avarie la demarare, sub/supratensiune baterie

• Altele: supraintensitate, scurtcircuit, curent de întoarcere, punere la pământ accidentală

PROTECŢII ALTELE:

• Buton oprire de urgenţă.

• Panou protejat cu uşa cu mâner blocabil

MPP - Configuraţii de bază disponibile

TABLOU DE DISTRIBUŢIE - RUPTOARE DISPONIBILE: :

GMB1 - disjunctor Genset 3 poli A 2500

GMB2 - disjunctor Genset 4 poli A 2500

ETB - Panou terminal extern (cu GMB) Standard

RCG - Diverse suplimente pentru control de la distanţă

TLP - Diverse suplimente pentru semnale de la distanţă

CAH - Panou de control radiator anti-condensare (MPP)

= Supliment disponibil

Accesorii generator electric

Articole disponibile ca echipament accesorii pentru Grup electrogen industrial

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

LTS - Panou de Transfer Sarcina [Optional pentru panoul de control automat ACP]

Panoul de transferului de sarcină (LTS) opereaza comutarea sursei de alimentare intre generator si reteaua de alimentare in aplicații de rezerva, garantand alimentarea intr-o perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de setul de generare. Comanda logică a comutării sursei de alimentare este acționată prin intermediul panoului de control automat (ACP) montat pe generator, deci nu este

Dispozitiv logic pe panoul LTS.

• Cutie: carcasa din otel

• Mod de instalare: Montat pe podea

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip protectie: IP43

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 208 / 277VAC (Toleranta +/- 20% 166 / 333VAC)

• Frecventa 50 și 60 Hz

• Interfata ATyS D10, fixata pe usa pentru indicarea starii: Doua lumini pentru a indica prezenta tensiunii retelei si a generatorului diesel; Două lumini pentru comutator pozitie; Modul functional (auto / manual) și protectia IP65.

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

OTIONALE LTS DISPONIBILE LA CERERE:

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)
