Generator electric industrial GSW875P generatoare de curent profesionale

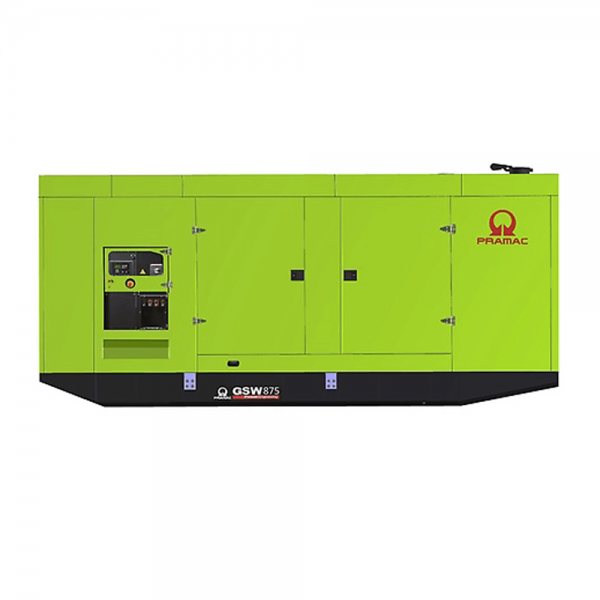

Generator electric industrial GSW875P

Generatoare de curent profesionale, generator de curent de mare putere pentru uz industrial profesional

Generator Profesional de Curent Electric Pramac GSW875P

Caracteristici principale Generator profesional

Frecvenţă Generator profesional 50 Hz

Tensiune Generator profesional 400 V

Factor de putere Generator profesional cos ϕ 0.8

Faze 3

Regim De Putere

Putere pasivă LTP Generator profesional 898.69 kVA

Putere pasivă LTP Generator profesional 718.95 kW

Putere nominala PRP Generator profesional 802.41 kVA

Putere nominala PRP Generator profesional 641.93 kW

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grupelectrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un numărnelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şiprocedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximădisponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Date tehnice motor

Producător motor Perkins

Model piesă 4006-23TAG3A

Versiune piesă 50 Hz

Emisii de eşapament optimizate pentru 97/68 50Hz (COM)

Sistem de răcire motor Apă

Număr cilindri şi amplasare 6 in linie

Deplasament 22921 cm³

Aspiraţie Turbosuflanta racire evacuare

Regulator de viteză Electronic

Viteză nominală de funcţionare rpm 1500 rpm

Putere de amorsare brută PRP 705 kW

Putere maximă LTP 786 kW

Capacitate ulei 113.4 l

Consum lubrifiant la PRP (max) 0.5 %

Putere lichid de răcire 105 l

Combustibil Generator profesional  Diesel pe motorina

Consum specific de combustibil la 75% PRP 210 g/kWh

Consum specific de combustibil la PRP 210 g/kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire 7.5 kW

Circuit electric 24 V

Fuel system:

• Direct fuel injection system , fuel lift pump

• Fuel cooler

• Closed fuel system

Lube oil system:

• Low oil pressure switch

• Wet sump with filler and dipstick

• Lubrication oil filters

• Oil cooler with separate filter header

Combustion air system:

• Exhaust turbochargers

• Set of dry-type air filters with contamination indicator

• Intake air depression (max at fuel power) : 22 mbar

Cooling system:

• High coolant temperature switch

• Twin thermostats, water pump

• System designed for ambient up 50ºC

• Radiator incorporating air-to-air charge cooler

Date tehnice alternator

Alternator Mecc Alte

Model piesă ECO43-1S

Tensiune Generator profesional 400 V

Frecvenţă Generator profesional 50 Hz

Factor de putere Generator profesional cos ϕ 0.8

Sistem de regulare tensiune Electronic

Borne 4

Tip Fara perii

Standard AVR DER1

Toleranţă tensiune 1 %

Efficiency 75% load 95.3 %

Clasă H

Clasificare protectie infiltrare 23

Faze 3

Structură mecanică Generator profesional

Structură mecanică robustă care permite accesul uşor la conexiuni şi componente în timpul intervenţiilor de întreţinere de rutină.

Regulator de tensiune Generator profesional

Reglarea tensiunii cu DER 1. Aparatul digital DER 1 este un Regulator controlat digital, bazat pe DSP (Procesor de Semnal Digital) care combină funcţiile de Reglare

Tensiune, Protecţii Alternator şi Diagnostic într-o placă individuală foarte mică.

Tensiune alimentare: 40Vac÷270Vac

Curent maxim continuu de ieşire: 4Adc

Gamă frecvenţă: 12Hz÷72Hz

Recunoaştere automată detectare monofazică

Valoarea medie de reglare a tensiunii

Gamă reglare (detecţie) tensiune de la 75Vac la 300Vac

Precizia reglării tensiunii: ± 1% de la zero sarcină la sarcina nominală în stare statică, cu orice factor de putere şi pentru variaţii de frecvenţă de la -5% la +20% din valoarea nominală.

Precizia reglării tensiunii: ± 0,5% în condiţii stabilizate (sarcină, temperatură).

Cădere temporară de tensiune şi supratensiune în limita a ± 15%

Timp recuperare tensiune în limita a ± 3% din valoarea setată, în mai puţin de 300 msec.

Protecţie de viteză redusă cu prag şi pantă ajustabile

Alarme de supra- şi subtensiune

Protecţie la supracurent de excitaţie cu intervenţie întârziată

Stocare condiţii alarmă (tipul alarmei, numărul evenimentelor, durata ultimului eveniment, timpul total)

Memorarea timpului regulat de funcţionare

Bobinare / Sistemul de excitare

Statorul generatorului este bobinat la 2/3 paşi. Acest lucru elimină armonicele triplene (3, 9, 15 …) pe lungimea de undă a tensiunii şi se consideră designul optim pentru alimentarea neproblematică a sarcinilor nelineare. Designul cu 2/3 paşi evită curenţii neutri excesivi care apar uneori la paşi mai mari de bobinare. MAUX (Standard):

MAUX MeccAlte Bobină Auxiliară este o bobină separată în statorii principali, care alimentează regulatorul. Această bobină permite preluarea unei suprasarcini de 300% curent forţat (întreţinere de scurtcircuit) timp de 20 secunde. Acest lucru este ideal pentru cerinţele de demarare a motorului. PMAUX (opţional): Alternatorul poate fi dotat cu opţiunea PMAUX (Generator cu Magnet Permanent) care corespunde performanţei şi poate suporta atât sarcinile liniare, cât şi cele distorsionate.

Impregnarea de izolare

Izolarea este conformă standardului clasei H. Impregnarea este realizată cu răşini epoxidice premium tropicalizate, prin picurare şi scurgere. Părţile de înaltă tensiune sunt impregnate în vid, deci nivelul de izolare este mereu foarte bun. La modelele de putere mare, bobina statorului trece printr-un al doilea proces de izolare. S-a aplicat protecţie gri pe statorul principal şi excitator pentru o protecţie îmbunătăţită.

Standarde de referinţă

Alternator fabricat în conformitate cu specificaţiile cele mai comune, precum CEI 2-3,

IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN/CSA-C22.2 No14-95-

No100-95.

Echipare generator

ŞASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OŢEL, DOTAT CU:

• Suporţi anti-vibraţie dimensionaţi corespunzător

• Picioare de susţinere sudate

MANUALĂ POMPA DE ULEI DRAININ

• Facilităţi de scurgere a uleiului

MOTOR DOTAT CU:

• Lichide (fără combustibil)

ARMĂTURĂ:

• Armătură izolată fonic, fabricată din, realizate cu oţel ca tratament contra coroziunii şi condiţiilor agresive de mediu, fixată şi sigilată corespunzător pentru o incintă perfect etanşă.

• Acces facil la grupul electrogen pentru întreţinere, datorită: Uşilor de acces laterale late, fixate cu balamale din inox şi dotate cu mânere din plastic blocabile ;

• Uşă de protecţie a panoului de comandă, dotată cu o fereastră adecvată şi mâner blocabil.

• Gură de intrare aer laterală, protejată adecvat şi izolată fonic. Gură evacuare aer din acoperiş, secţiune jgheab protejată cu grilaj adecvat.

• Puncte de ridicare dublu structura cadru.

IZOLARE FONICĂ GENERATOR PROFESIONAL DE CURENT ELECTRIC:

• Atenuarea zgomotului prin materiale de izolare fonică (lână minerală)

• Efficient residential silencer placed inside the canopy

Echipament Genset - Configuraţii de bază disponibile:

Baterie n 2

Capacitatea bateriei 155 Ah

MBS (CBM) - Comutator de baterie manual

rezervor de carburant integrat-versiuni disponibile :

IFT1 - Rezervor de carburant integrat (oţel) l 500

IFT2 - Rezervor de carburant integrat (oţel) l 1000

FBD - Cadru de bază complet dotat cu un strat de retenţie

LDS-Senzor de detecţie a scurgerilor(numai împreună cu FBD)

FCV - Valvă de oprire a carburantului ●

AFP - Pompă de carburant automată ●

DFP - Pompă de carburant automată dublă ●

PHS - Răcitor Sistem Preîncălzire - disponibil pentru

modelele:

ALS - Sistem automat de ridicare a uleiului lubrifiant cu rezervor de ulei lubrifiant de 100L

 = Supliment disponibil .

Alte configuraţii şi-sau versiuni speciale disponibile la cerere .

Date dimensionale

Lungime Generator profesional (L) 5600 mm

Lăţime Generator profesional (W 1950) mm

Înălţime Generator profesional (H) 2575 mm

Greutate fără combustibil Generator profesional 8480 Kg

Consum Generator profesional

Consum combustibil Generator profesional la 75% PRP 133.80 l/h

Consum combustibil la Generator profesional 100% PRP 176.25 l/h

Nivel zgomot Generator profesional

Nivelul de zgomot garantat Generator profesional  (LWA 110) dBA

Nivel de stridenţă a zgomotului Generator profesional la 7 mt 77 +/-3 dB(A)

Date instalare Generator profesional

Flux aer total Generator profesional 1359.00 m³/min

Flux gaze eşapament Generator profesional la PRP 193 m³/min

Temperatură gaze de eşapament Generator profesional la LTP 500 °C

Data Current Generator profesional

Battery capacity 155 Ah

Curent maxim 1297.18 A

Curent maxim 1250 A

DISPONIBILITATE PANOU DE COMANDĂ

Panou de control automat ACP

Panou paralel modular MPP

ACP - Panou de control automat

Montat pe grupul electrogen, dotat cu unitate de comandă digitală pentru monitorizarea, controlul şi protecţia grupului electrogen, protejat prin uşa cu mâner blocabil.

INSTRUMENTAR DIGITAL

• Tensiune grup electrogen (3 faze).

• Tensiune reţea.

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Factor putere Cos φ.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

• Temperatură motor (în funcţie de model)

COMENZI ŞI ALTELE

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test automat.

• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Disponibilitate pornire la distanţă.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• Port comunicare RS232.

• PAROLĂ configurabilă pentru nivelul de protecţie.

PROTECŢII CU ALARMĂ

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă, avarie la demarare, sub/supratensiune baterie

PROTECŢII CU OPRIRE

• Engine protections:nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor,

• Protecţie grup electrogen:sub/supratensiune, suprasarcină, sub/supratensiune baterie, avarie încărcător baterie.

• Protecție punere la pământ accidentală, inclusă în unitatea de comandă.

PROTECŢIE ALTELE

• Buton oprire de urgenţă.

• Panou protejat prin uşă cu mâner blocabil.

ACP - Configuraţii de bază disponibile

TABLOU DE DISTRIBUŢIE - RUPTOARE DISPONIBILE: :

GCB1 - disjunctor Genset 3 poli 1250 A

GCB2 - disjunctor Genset 4 poli 1250 A

ETB - Panou terminal extern (cu GCB) Standard

RCG - Diverse suplimente pentru control de la distanţă

TLP - Diverse suplimente pentru semnale de la distanţă

CAH - Panou de control radiator anti-condensare (ACP)

● = Supliment disponibil .

Other Configurations and-or special versions available on requests.

MPP - Panou paralel modular

Montat pe grupul electrogen, dotat cu unitate de comandă digitală InteliVisio5 pentru monitorizarea, controlul, protecţia şi partajarea sarcinii pentru grupuri electrogene individuale sau multiple funcţionând în modurile standby sau paralel (maxim 32 grupuri

electrogene în insulă).

INSTRUMENTAR DIGITAL (prin unitatea de comandă InteliVision5)

• Reţea: tensiune, Intensitate, Frecvenţă.

• Reţea kW - kVAr -Factor putere Cos f.

• Tensiune grup electrogen (3 faze).

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Putere grup electrogen (kVA - kW - kVAr).

• Factor putere grup electrogen Cos f.

• kWh şi kVAh grup electrogen.

• Tensiune baterie.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

• Temperatură motor (în funcţie de model).

• Presiune ulei (în funcţie de model).

COMANDĂ ŞI ALTELE

• Afişaj grafic 320x240 pixeli.

• Moduri de operare: OPRIT - Funcţie AMF - Aplicaţie tip insulă indivual paralel la reţea - Aplicaţie tip AMF indivual paralel la reţea - Aplicaţie tip insulă cu grupuri electrogene multiple, în paralel.

• Butoane fizice pentru forţarea disjunctorului/contactorului de reţea sau a disjunctorului/contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Operare multiplă în paralel şi Gestiune Alimentare cu partajare AVR digitală de sarcină

• Sincronizare şi control de alimentare automate (prin regulator de viteză sau ECU)

• Import/Export sarcină de bază şi Nivelare a vârfurilor

• Comandă tensiune şi PF (AVR).

• I/O digital (12/12) şi intrări analogice (3) configurabile.

• Integrare funcţii programabile din PLC.

• Istoric bazat pe evenimente (până la 500 înregistrări).

• Gamă de măsurare selectabilă 120/277V şi 0-1/0-5A.

• Disponibilitate Pornire la distanţă şi Blocare semnal.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• 2 porturi de comunicare RS232/RS485/USB.

• PAROLĂ configurabilă pentru nivelul de protecţie.

PROTECŢII CU ALARMĂ ŞI OPRIRE

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă, avarie la demarare, sub/supratensiune baterie

• Altele: supraintensitate, scurtcircuit, curent de întoarcere, punere la pământ accidentală

PROTECŢII ALTELE:

• Buton oprire de urgenţă.

• Panou protejat cu uşa cu mâner blocabil

MPP - Configuraţii de bază disponibile

TABLOU DE DISTRIBUŢIE - RUPTOARE DISPONIBILE: :

GMB1 - disjunctor Genset 3 poli A 1250

GMB2 - disjunctor Genset 4 poli A 1250

ETB - Panou terminal extern (cu GMB) Standard

RCG - Diverse suplimente pentru control de la distanţă ●

TLP - Diverse suplimente pentru semnale de la distanţă ●

CAH - Panou de control radiator anti-condensare (MPP) ●

● = Supliment disponibil .

Other Configurations and-or special versions available on requests.

Accesorii

Articole disponibile ca echipament accesoriu

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

LTS - Panou de Transfer Sarcina [Optional pentru panoul de control automat ACP]

Panoul de transferului de sarcină (LTS) opereaza comutarea sursei de alimentare intre generator si reteaua de alimentare in aplicații de rezerva, garantand alimentarea intr-o perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de setul de generare. Comanda logică a comutării sursei de alimentare este acționată prin intermediul panoului de control automat (ACP) montat pe generator, deci nu este

nLeTcSe sdaer tniipci AuTny dSis_pDo:zitiv logic pe panoul LTS.

• Cutie: carcasa din otel

• Mod de instalare: Montat pe podea

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip protectie: IP43

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 208 / 277VAC (Toleranta +/- 20% 166 / 333VAC)

• Frecventa 50 și 60 Hz

• Interfata ATyS D10, fixata pe usa pentru indicarea starii: Doua lumini pentru a indica

prezenta tensiunii retelei si a generatorului diesel; Două lumini pentru comutator

pozitie; Modul functional (auto / manual) și protectia IP65.

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

OTIONALE LTS DISPONIBILE LA CERERE:

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)
