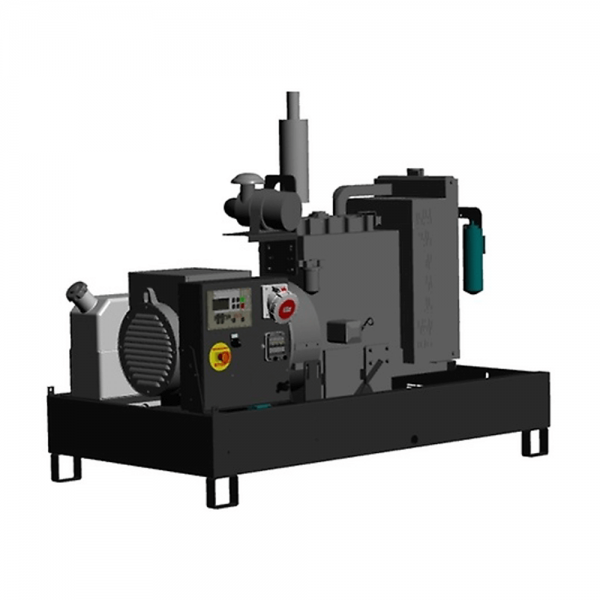

Grup electrogen 15 KVA GBW 15P, grup electrogen diesel trifazat Pramac

Generator de curent electric caruia i se poate monta panou de automatizare GBW15P

Caracteristici principale generator electric

Frecvenţă 50 Hz

Tensiune 400 V

Factor de putere cos ϕ 0.8

Faze 3

Regim De Putere

Putere pasivă LTP 14.10 kVA

Putere pasivă LTP 11.28 kW

Putere nominala PRP 12.72 kVA

Putere nominala PRP 10.18 kW

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Date tehnice motor

Producător motor Perkins

Model piesă 403D-15G

Emisii de eşapament optimizate pentru 97/68 50Hz (COM)

Nereglementata

Sistem de răcire motor Apă

Număr cilindri şi amplasare 3 in linie

Deplasament 1496 cm³

Aspiraţie Natural

Regulator de viteză Mecanic

Putere de amorsare brută PRP 12.2 kW

Putere maximă LTP 13.5 kW

Capacitate ulei 6 l

Putere lichid de răcire 6 l

Combustibil Diesel

Consum specific de combustibil la 75% PRP 252 g/kWh

Consum specific de combustibil la PRP 248 g/kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire 2 kW

Circuit electric 12 V

Echipament motor

Standarde

Evaluările de mai sus reprezintă capacitatea de performanță a motorului în funcție de condiții specificat în ISO 8528/1, ISO 3046/1: 1986, BS 5514/1

Sistem de alimentare

Pompă rotativă

Sistemul de lubrifiere

Filtru

• Filtru de combustibil

• Filtru de aer

• Filtru de ulei

Sistem de răcire

• Radiator montat

• Sistem controlat termostatic cu pompă de răcire cu ventilație și ventilator de împingere

Alternator tehnica de data

Alternator Linz

Model piesă E1S13MD

Tensiune 400 V

Frecvenţă 50 Hz

Factor de putere cos ϕ 0.8

Borne 4

Tip Cu perii

Toleranţă tensiune 4 %

Eficienta 75% load 85.4 %

Clasă H

Clasificare protectie infiltrare 21

Seria E1S/4 include alternatoare trifazice cu 4 poli, cu perii şi reglare complexă.

Structura mecanică

Structură mecanică robustă care permite accesul uşor la conexiuni şi componente în timpul intervenţiilor de întreţinere de rutină.

Acurateţe tensiune: ± 4% de la zero sarcină la sarcină completă, cosϕ = 0.8 la viteză de rotaţie constantă.

Formă de undă la tensiunea de ieşire:

Conţinutul slab armonic (<5%) permite furnizarea oricărui tip de sarcină, inclusiv sarcini distorsionate.

Curent de scurt circuit:

În caz de scurt circuit, curentul permanent depăşeşte curentul nominal de trei ori, asigurând funcţionarea corectă a protecţiilor.

Suprasarcină: 10% suprasarcină pentru o oră la fiecare 6 ore este normal acceptat. Suprasarcinile scurte pot fi foarte ridicate (de trei ori cât curentul nominal).

Echipare generator

CADRUL DE BAZĂ DE PROFIL DIN Oțel WELDER, COMPLET CU:

• Montaje anti-vibrații dimensionate corespunzător

• Indicatorul vizual al nivelului de combustibil

• Picioare de sprijin integrate.

REZERVOR COMBUSTIBIL DIN PLASTIC, DOTAT CU:

• Ştuţ umplere

• Gură aerisire

• Realimentare combustibil

Conducta de scurgere a uleiului cu capac

Instalație de scurgere a uleiului

PROTECŢII:

• Protecţia pieselor mobile şi rotative contra contactelor accidentale

MOTOR DOTAT CU:

• Baterie

• Lichide (fără combustibil)

TUB EVACUARE (Standard):

• Amortizor industrial

Date dimensionale

Lungime (L) 1600 mm

Lăţime (W) 870 mm

Înălţime (H) 950 mm

Greutate fără combustibil 390 Kg

Capacitate rezervor combustibil 51 l

Materialul rezervorului de combustibil Plastic

Autonomie

Consum combustibil la 75% PRP 2.74 l/h

Consum combustibil la 100% PRP 3.60 l/h

Timp de funcţionare la  75% PRP 18.61 h

Timp de funcţionare la  100% PRP 14.17 h

Date instalare

Flux aer total 42.50 m³/min

Flux gaze eşapament la PRP 2.7 m³/min

Temperatură gaze de eşapament la LTP 445 °C

Data Current

Capacitate baterie 70 Ah

Curent maxim 20.35 A

Curent maxim 20 A

DISPONIBILITATE PANOU DE COMANDĂ

PANOU DE COMANDĂ MANUAL MCP

Panou de control automat ACP accesati linkul pentru detalii si pret

MCP - PANOU DE COMANDĂ MANUAL STAȚIONAR

Panou de comandă manual, montat pe grupul electrogen şi dotat cu: instrumentar, comandă, protecţie şi socluri

INSTRUMENTAR (ANALOGIC)

• Voltmetru (1 fază)

• Ampermetru (1 fază)

• Contor orar

COMENZI ŞI ALTELE

• Selector pornire/oprire cu cheie (Se include şi funcţia de preîncălzire cu bujii incandescente).

• Buton oprire de urgenţă

PROTECŢIE CU ALARMĂ

• Avarie încărcător baterie

• Presiune scăzută ulei

• Temperatură ridicată motor

• Punere la pământ accidentală

PROTECŢII CU OPRIRE

• Avarie încărcător baterie

• Presiune scăzută ulei

• Temperatură ridicată motor

• Protecţie disjunctor: III poli

ALTELE

• Comutator alimentare protejat cu capac

PANOU IEȘIRE MCP

Set soclu Standard

Protecții termice

3P+N+T CEE 400V 32A n 1

3P+N+T CEE 400V 16A n 1

2P+T CEE 230V 16A n 2

230V 16A SCHUKO n 1

ACP - Panou de control automat

Panou de comandă automat, montat pe grupul electrogen, dotat cu unitate de comandă digitală AC03 pentru monitorizarea, controlul şi protecţia grupului electrogen.

INSTRUMENTAR DIGITAL (AC-03)

• Tensiune reţea.

• Tensiune grup electrogen (3 faze).

• Frecvenţă grup electrogen

• Intensitate grup electrogen (1 fază).

• Tensiune baterie

• Contor orar.

COMENZI ŞI ALTELE

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test automat

• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup electrogen

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie

• Buton oprire de urgenţă.

• Disponibilitate pornire de la distanţă.

• Secţionator sistem curent continuu

• Încărcător automat baterie

• PAROLĂ configurabilă pentru nivelul de protecţie

PROTECŢII CU ALARMĂ

• Protecţii motor: presiune scăzută ulei, temperatură ridicată motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă, avarie la demarare, sub/supratensiune baterie, avarie încărcător baterie

PROTECŢII CU OPRIRE

• Protecţii motor: presiune scăzută ulei, temperatură ridicată motor

• Protecţie grup electrogen: sub/supratensiune, suprasarcină, sub/supratensiune baterie

• Protecţie disjunctor: III poli

• Protecţie diferenţială

ALTELE

• Protecţie capac comutator alimentare

PANOU IEȘIRE ACP

Rând soclu coloană pentru conexiunea de la ACP la panoul LTS. √

3P+N+T CEE 400V 32A n 1

Suplimente:

Disponibil doar la comandă :

SUPLIMENTE MOTOR

PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele: ACP

Accesorii

Articole disponibile ca echipament accesoriu

FEC - Suflantă și flanșe pentru compensator flexibil de evacuare

RES - AMORTIZOR PROPRIU

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

Panoul Comutatorului de derivaţie sarcină (LTS) operează comutarea alimentării de curent între generator şi reţea în aplicaţiile de rezervă, garantând alimentarea la sarcină într-o perioadă scurtă de timp.

Este compus dintr-o cabină proprie ce poate fi instalată separat de grupul electrogen.

Comanda logică a comutării alimentării cu curent este operată de la panoul de

Comandă Automată montat pe grupul electrogen, deci nu este nevoie de un dispozitiv logic pe panoul LTS.

ACCESORII OBTIONALE LA CERERE;

PANOU DE AUTOMATIZARE
