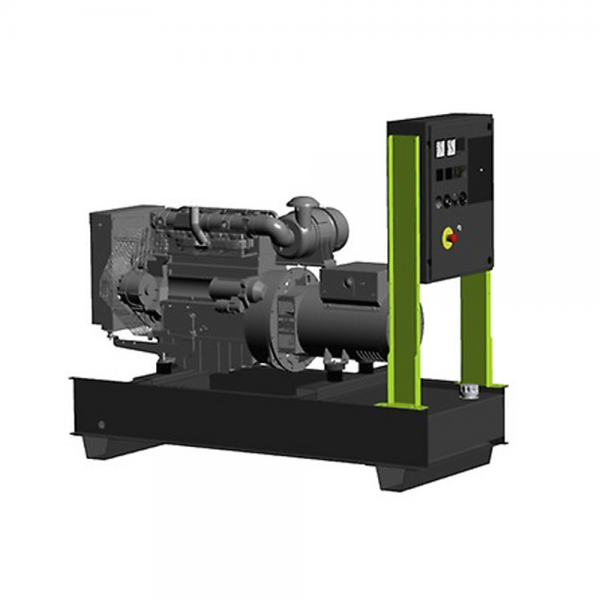

Grup electrogen 22 KVA GSL 22D, Grup electrogen diesel trifazat Pramac

Generator profesional de curent electric GSL22D

Caracteristici principale generator profesional Pramac

Frecvenţă 50 Hz

Tensiune 400 V

Factor de putere cos ϕ 0.8

Faze 3

Regim De Putere

Putere pasivă LTP 21.50 kVA

Putere pasivă LTP 17.20 kW

Putere nominala PRP 20.50 kVA

Putere nominala PRP 16.40 kW

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Date tehnice motor

Producător motor Deutz AG

Model piesă F3M2011

Emisii de eşapament optimizate pentru 97/68 50Hz

(COM)

Stage II

Sistem de răcire motor Ulei

Număr cilindri şi amplasare 3 in linie

Deplasament 2330 cm³

Aspiraţie Natural

Regulator de viteză Mecanic

Putere de amorsare brută PRP 20.4 kW

Putere maximă LTP 21.4 kW

Capacitate ulei 5.5 l

Consum lubrifiant la PRP (max) 0.3 %

Combustibil Diesel

Consum specific de combustibil la 75% PRP 236 g/kWh

Consum specific de combustibil la PRP 255 g/kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire 2.3 kW

Circuit electric 12 V

Engine and block

• Cylinder naturally aspirated in-line engines.

• All service points on the same engine side.

• Compact design and low weight.

• Integrated oil-cooling (engine is delivered complete with cooler).

• Acoustically optimized crankcase.

Cooling system:

• Cooling unit

• V-belt guard

• Pusher-type fan

Filter

• Dry air cleaner with mechanical restriction indicator

• Fuel filter

Date tehnice alternator

Alternator Mecc Alte

Model piesă ECP28-M/4

Tensiune 400 V

Frecvenţă 50 Hz

Factor de putere cos ϕ 0.8

Borne 4

Tip Fara perii

Standard AVR DSR

Toleranţă tensiune 1 %

Efficiency 75% load 87.8 %

Clasă H

Clasificare protectie infiltrare 23

Structură mecanică

Structură mecanică robustă care permite accesul uşor la conexiuni şi componente în timpul intervenţiilor de întreţinere de rutină.

Regulator de tensiune

Reglarea tensiunii cu DSR. Aparatul digital DSR controlează gama de tensiune, evitând orice eventuale probleme cauzate de personal neinstruit. Acurateţea tensiunii este ±1% în condiţie statică cu orice factor de putere şi cu variaţia de viteză între 5% şi +30% referitor la viteza nominală.

Bobinări / Sistemul de excitare

Statorul generatorului este bobinat la 2/3 paşi. Acest lucru elimină armonicele triplene (3, 9, 15 …) pe lungimea de undă a tensiunii şi se consideră designul optim pentru alimentarea neproblematică a sarcinilor nelineare. Designul cu 2/3 paşi evită curenţii neutri excesivi care apar uneori la paşi mai mari de bobinare. MAUX (Standard):

MAUX MeccAlte Bobină Auxiliară este o bobină separată în statorii principali, care alimentează regulatorul. Această bobină permite preluarea unei suprasarcini de 300% curent forţat (întreţinere de scurtcircuit) timp de 20 secunde. Acest lucru este ideal pentru cerinţele de demarare a motorului.

Impregnarea de izolare

Izolarea este conformă standardului clasei H. Impregnarea este realizată cu răşini epoxidice premium tropicalizate, prin picurare şi scurgere. Părţile de înaltă tensiune sunt impregnate în vid, deci nivelul de izolare este mereu foarte bun. La modelele de putere mare, bobina statorului trece printr-un al doilea proces de izolare. S-a aplicat protecţie gri pe statorul principal şi excitator pentru o protecţie îmbunătăţită.

Standarde de referinţă

Alternator fabricat în conformitate cu specificaţiile cele mai comune, precum CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN/CSA-C22.2 No14-95-No100-95.

Echipare generator

ŞASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OŢEL, DOTAT CU:

• Şasiu de bază din oţel cu picioare de susţinere

• Suporţi anti-vibraţie dimensionaţi corespunzător

• Punct de împământare pentru conectarea tuturor pieselor metalice ale grupului generator

Rezervor de combustibil cu componenta de mai jos:

• gât Filler

• aerisire de aer (conducta de ventilație)

• Senzor de nivel de combustibil minim

PROTECŢII:

• Protecţia pieselor mobile şi rotative contra contactelor accidentale.

MOTOR DOTAT CU:

• Baterie

• Lichide (fără combustibil)

TUB EVACUARE (Standard):

• Amortizor industrial (liber)

Date dimensionale

Lungime (L) 1610 mm

Lăţime (W) 750 mm

Înălţime (H) 1685 mm

Greutate fără combustibil 510 Kg

Capacitate rezervor combustibil 91 l

Fuel tank material Plastic

Autonomie

Consum combustibil la 75% PRP 4.05 l/h

Consum combustibil la 100% PRP 5.82 l/h

Timp de funcţionare la 75% PRP 22.47 h

Timp de funcţionare la 100% PRP 15.64 h

Date instalare

Flux aer total 36.23 m³/min

Flux gaze eşapament la PRP 3.93 m³/min

Temperatură gaze de eşapament la LTP 611 °C

Data Current

Battery capacity 70 Ah

Curent maxim 31.03 A

Curent maxim 32 A

DISPONIBILITATE PANOU DE COMANDĂ

PANOU DE COMANDĂ MANUAL MCP

Panou de control automat ACP

MCP - PANOU DE COMANDĂ MANUAL STAȚIONAR

Montat pe grupul electrogen şi dotat cu: instrumentar, comandă, protecţia grupului

electrogen.

INSTRUMENTAR (ANALOGIC)

• Voltmetru (1 fază)

• Ampermetru (1 fază)

• Contor orar

COMENZI

• Selector pornire/oprire cu cheie (Se include şi funcţia de preîncălzire cu bujii

incandescente).

• Buton oprire de urgenţă

PROTECŢIE CU ALARMĂ

• Nivel scăzut combustibil

• Avarie încărcător baterie

• presiune scăzută ulei

• temperatură ridicată motor

• Punere la pământ accidentală.

PROTECŢII CU OPRIRE

• Nivel scăzut combustibil

• Avarie încărcător baterie

• presiune scăzută ulei

• temperatură ridicată motor.

• Protecție disjunctor: III poli

• Buton oprire de urgență

PANOU IEȘIRE MCP

Conexiuni cabluri de alimentare la disjunctor √

ACP - Panou de control automat

Montat pe grupul electrogen, dotat cu unitate de comandă digitală pentru

monitorizarea, controlul şi protecţia grupului electrogen.

INSTRUMENTAR DIGITAL

• Tensiune grup electrogen (3 faze).

• Tensiune reţea.

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Factor putere Cos φ.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

Temperatură motor (în funcţie de model)

COMENZI ŞI ALTELE

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test

automat.

• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup

electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Disponibilitate pornire la distanţă.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• Port comunicare RS232.

• PAROLĂ configurabilă pentru nivelul de protecţie

PROTECŢII CU ALARMĂ

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată

motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,

avarie la demarare, sub/supratensiune baterie

PROTECŢII CU OPRIRE

• Engine protections:nivel scăzut combustibil, presiune scăzută ulei, temperatură

ridicată motor,

• Protecţie grup electrogen:sub/supratensiune, suprasarcină, sub/supratensiune

baterie, avarie încărcător baterie.

• Protecţie disjunctor: III poli.

• Protecție punere la pământ accidentală, inclusă în unitatea de comandă.

PROTECŢIE ALTELE:

• Buton oprire de urgenţă

PANOU IEȘIRE ACP

Rând soclu coloană pentru conexiunea de la ACP la panoul

LTS.

√

Conexiuni cabluri de alimentare la disjunctor √

Suplimente:

Disponibil doar la comandă :

SUPLIMENT PANOU COMANDĂ

RCG - Diverse suplimente pentru telecomenzi - pentru

modelele:

ACP

TLP - Diverse suplimente pentru semnale izolate - pentru

modelele:

ACP

ADI - Intensitate Diferențială Ajustabilă - pentru modelele: ACP

TIF - Disjunctor cu IV poli în loc de III - pentru modelele: ACP MCP

SUPLIMENT ECHIPARE GRUP ELECTROGEN

AFP - Pompă de carburant automată ACP

SUPLIMENTE MOTOR

PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele: ACP

Accesorii

Articole disponibile ca echipament accesoriu

FEC - Suflantă și flanșe pentru compensator flexibil de

evacuare

RES - AMORTIZOR PROPRIU

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

Panoul Comutatorului de derivaţie sarcină (LTS) operează comutarea alimentării de

curent între generator şi reţea în aplicaţiile de rezervă, garantând alimentarea la

sarcină într-o perioadă scurtă de timp.

Este compus dintr-o cabină proprie ce poate fi instalată separat de grupul electrogen.

Comanda logică a comutării alimentării cu curent este operată de la panoul de

Comandă Automată montat pe grupul electrogen, deci nu este nevoie de un dispozitiv

logic pe panoul LTS.
