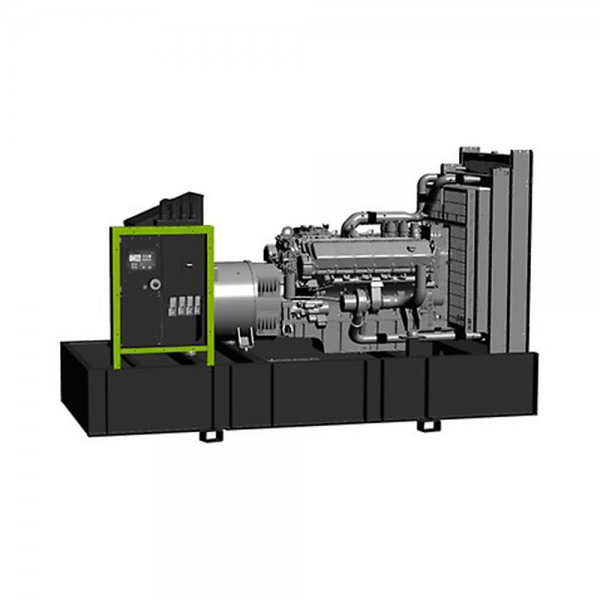

Grup electrogen 220 KVA GSW 220V

Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Precomandă
Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Grup electrogen 220 KVA GSW 220V - Generatoare Pramac
Grup electrogen 220 KVA GSW 220V
  • Disponibil: Precomandă
  • Model: GSW220VOPEN
  • Greutate: 2,026.00kg
0,00 lei

Trimite link:

Grup electrogen 220 KVA GSW 220V

Grup electrogen profesional diesel trifazat Pramac

Generator de curent electric Diesel Trifazat GSW220V

Caracteristici principale Generator Curent

Frecvenţă 50 Hz

Tensiune 400 V

Factor de putere cos ϕ 0.8

Faze 3

Regim De Putere

Putere pasivă LTP 220.00 kVA

Putere pasivă LTP 176.00 kW

Putere nominala PRP 202.67 kVA

Putere nominala PRP 162.14 kW

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Date tehnice motor

Producător motor Volvo

Model piesă TAD733GE

Emisii de eşapament optimizate pentru 97/68 50Hz (COM) Stage II

Sistem de răcire motor Apă

Număr cilindri şi amplasare 6 in linie

Deplasament 7150 cm³

Aspiraţie Turbosuflanta intercooler

Regulator de viteză Electronic

Putere de amorsare brută PRP 181 kW

Putere maximă LTP 201 kW

Capacitate ulei 34 l

Consum lubrifiant la PRP (max) 0.10 %

Putere lichid de răcire 38.4 l

Combustibil Diesel

Consum specific de combustibil la 75% PRP 214 g/kWh

Consum specific de combustibil la PRP 216 g/kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire 5 kW

Circuit electric 24 V

ENGINE EQUIPMENT

Standards

The engine performance corresponds to ISO 3046, BS 5514 and DIN 6271. Power output guaranteed within 0 to +2% att rated ambient conditions at delivery. Ratings are based on ISO 8528. Engine speed governing in accordance with ISO 3046/IV, class A1 and ISO 8528-5 class G3

Engine and block

• Optimized cast iron cylinder block with optimum distribution of forces

• Drop forged steel connecting rods

• Keystone top compression rings for long service life

• Replaceable valve guides and valve seats

Fuel system

• Washable fuel prefilter with water separator

• Fine fuel filter of disposable type

• Rotary low-pressure fuel pump

Lubrication system

• Rotary displacement oil pump driven by the crankshaft

• Deep centre oil sump – Oil filler on top – Oil dipstick, short in front

• Integrated full flow oil cooler, side-mounted– Integrated full flow oil cooler, sidemounted

Cooling system

• Belt driven, maintenance-free coolant pump with high degree of efficiency

• Efficient cooling with accurate coolant control through a water distribution duct in the cylinder block

• Reliable thermostat with minimum pressure drop

Date tehnice alternator

Alternator Mecc Alte

Model piesă ECO38-2S

Tensiune 400 V

Frecvenţă 50 Hz

Factor de putere cos ϕ 0.8

Borne 4

Tip Fara perii

Standard AVR DSR

Toleranţă tensiune 1 %

Efficiency 75% load 92.9 %

Clasă H

Clasificare protectie infiltrare 23

Structură mecanică

Structură mecanică robustă care permite accesul uşor la conexiuni şi componente în timpul intervenţiilor de întreţinere de rutină.

Regulator de tensiune

Reglarea tensiunii cu DSR. Aparatul digital DSR controlează gama de tensiune, evitând orice eventuale probleme cauzate de personal neinstruit. Acurateţea tensiunii este ±1% în condiţie statică cu orice factor de putere şi cu variaţia de viteză între 5% şi +30% referitor la viteza nominală.

Bobinări / Sistemul de excitare

Statorul generatorului este bobinat la 2/3 paşi. Acest lucru elimină armonicele triplene (3, 9, 15 …) pe lungimea de undă a tensiunii şi se consideră designul optim pentru alimentarea neproblematică a sarcinilor nelineare. Designul cu 2/3 paşi evită curenţii neutri excesivi care apar uneori la paşi mai mari de bobinare. MAUX (Standard):

MAUX MeccAlte Bobină Auxiliară este o bobină separată în statorii principali, care alimentează regulatorul. Această bobină permite preluarea unei suprasarcini de 300% curent forţat (întreţinere de scurtcircuit) timp de 20 secunde. Acest lucru este ideal pentru cerinţele de demarare a motorului. Impregnarea de izolare

Izolarea este conformă standardului clasei H. Impregnarea este realizată cu răşini epoxidice premium tropicalizate, prin picurare şi scurgere. Părţile de înaltă tensiune sunt impregnate în vid, deci nivelul de izolare este mereu foarte bun. La modelele de putere mare, bobina statorului trece printr-un al doilea proces de izolare. S-a aplicat protecţie gri pe statorul principal şi excitator pentru o protecţie îmbunătăţită.

Standarde de referinţă

Alternator fabricat în conformitate cu specificaţiile cele mai comune, precum CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN/CSA-C22.2 No14-95- No100-95.

Echipare generator

ŞASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OŢEL, DOTAT CU:

• Şasiu de bază din oţel cu picioare de susţinere

• Suporţi anti-vibraţie dimensionaţi corespunzător

• Punct de împământare pentru conectarea tuturor pieselor metalice ale grupului generator

Rezervor de combustibil cu componenta de mai jos:

• gât Filler

• aerisire de aer (conducta de ventilație)

• Senzor de nivel de combustibil minim

PROTECŢII:

• Protecţia pieselor mobile şi rotative contra contactelor accidentale.

MOTOR DOTAT CU:

• Baterie

• Lichide (fără combustibil)

TUB EVACUARE (Standard):

• Amortizor industrial (liber)

Date dimensionale

Lungime (L) 2650 mm

Lăţime (W) 1180 mm

Înălţime (H) 1860 mm

Greutate fără combustibil 2026 Kg

Capacitate rezervor combustibil 400 l

Fuel tank material Metal

Autonomie

Consum combustibil la 75% PRP 34.90 l/h

Consum combustibil la 100% PRP 46.54 l/h

Timp de funcţionare la 75% PRP 11.46 h

Timp de funcţionare la 100% PRP 8.59 h

Date instalare

Flux aer total 241.48 m³/min

Flux gaze eşapament la PRP 31.8 m³/min

Temperatură gaze de eşapament la LTP 530 °C

Data Current

Battery capacity 140 Ah

Curent maxim 317.55 A

Curent maxim 320 A

DISPONIBILITATE PANOU DE COMANDĂ

PANOU DE COMANDĂ MANUAL MCP

Panou de control automat ACP, pentru detalii si pret, accesati linkul

Panou paralel modular MPP

MCP - PANOU DE COMANDĂ MANUAL STAȚIONAR

Montat pe grupul electrogen şi dotat cu: instrumentar, comandă, protecţia grupului

electrogen.

INSTRUMENTAR (ANALOGIC)

• Voltmetru (1 fază)

• Ampermetru (1 fază)

• Contor orar

COMENZI

• Selector pornire/oprire cu cheie (Se include şi funcţia de preîncălzire cu bujii

incandescente).

• Buton oprire de urgenţă

PROTECŢIE CU ALARMĂ

• Nivel scăzut combustibil

• Avarie încărcător baterie

• presiune scăzută ulei

• temperatură ridicată motor

• Punere la pământ accidentală.

PROTECŢII CU OPRIRE

• Nivel scăzut combustibil

• Avarie încărcător baterie

• presiune scăzută ulei

• temperatură ridicată motor.

• Protecție disjunctor: III poli

• Buton oprire de urgență

PANOU IEȘIRE MCP

Conexiuni cabluri de alimentare la disjunctor √

ACP - Panou de control automat

Montat pe grupul electrogen, dotat cu unitate de comandă digitală pentru

monitorizarea, controlul şi protecţia grupului electrogen.

INSTRUMENTAR DIGITAL

• Tensiune grup electrogen (3 faze).

• Tensiune reţea.

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Factor putere Cos φ.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

Temperatură motor (în funcţie de model)

COMENZI ŞI ALTELE

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test

automat.

• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup

electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Disponibilitate pornire la distanţă.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• Port comunicare RS232.

• PAROLĂ configurabilă pentru nivelul de protecţie

PROTECŢII CU ALARMĂ

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată

motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,

avarie la demarare, sub/supratensiune baterie

PROTECŢII CU OPRIRE

• Engine protections:nivel scăzut combustibil, presiune scăzută ulei, temperatură

ridicată motor,

• Protecţie grup electrogen:sub/supratensiune, suprasarcină, sub/supratensiune

baterie, avarie încărcător baterie.

• Protecţie disjunctor: III poli.

• Protecție punere la pământ accidentală, inclusă în unitatea de comandă.

PROTECŢIE ALTELE:

• Buton oprire de urgenţă

PANOU IEȘIRE ACP

Rând soclu coloană pentru conexiunea de la ACP la panoul

LTS.

Conexiuni cabluri de alimentare la disjunctor √

MPP - Panou paralel modular

Montat pe grupul electrogen, dotat cu unitate de comandă digitală IG-NTC pentru

monitorizarea, controlul, protecţia şi partajarea sarcinii pentru grupuri electrogene

individuale sau multiple funcţionând în modurile standby sau paralel (maxim 32 grupuri

electrogene în insulă).

INSTRUMENTAR DIGITAL (prin unitatea de comandă IG-NTC)

• Reţea: tensiune, Intensitate, Frecvenţă.

• Reţea kW - kVAr -Factor putere Cos f.

• Tensiune grup electrogen (3 faze).

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Putere grup electrogen (kVA - kW - kVAr).

• Factor putere grup electrogen Cos f.

• kWh şi kVAh grup electrogen.

• Tensiune baterie.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

• Temperatură motor (în funcţie de model).

• Presiune ulei (în funcţie de model).

COMANDĂ ŞI ALTELE

• Afişaj grafic 128x64 pixeli.

• Moduri de operare: OPRIT - Funcţie AMF - Aplicaţie tip insulă indivual paralel la

reţea - Aplicaţie tip AMF indivual paralel la reţea - Aplicaţie tip insulă cu grupuri

electrogene multiple, în paralel.

• Butoane fizice pentru forţarea disjunctorului/contactorului de reţea sau a

disjunctorului/contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Operare multiplă în paralel şi Gestiune Alimentare cu partajare AVR digitală de

sarcină.

• Sincronizare şi control de alimentare automate (prin regulator de viteză sau ECU)

• Import/Export sarcină de bază şi Nivelare a vârfurilor

• Comandă tensiune şi PF (AVR).

• I/O digital (12/12) şi intrări analogice (3) configurabile.

• Integrare funcţii programabile din PLC.

• Istoric bazat pe evenimente (până la 500 înregistrări).

• Gamă de măsurare selectabilă 120/277V şi 0-1/0-5A.

• Disponibilitate Pornire la distanţă şi Blocare semnal.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• 2 porturi de comunicare RS232/RS485/USB.

• PAROLĂ configurabilă pentru nivelul de protecţie.

PROTECŢIE CU ALARMĂ ŞI OPRIRE

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată

motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,

avarie la demarare, sub/supratensiune baterie

• Altele: supraintensitate, scurtcircuit, curent de întoarcere, punere la pământ

accidentală

PROTECŢII ALTELE:

• Protecţie disjunctor: IV poli motorizat.

• Buton oprire de urgenţă.

PANOU IEȘIRE MPP

Conectori pini multipli (intrare și ieșire) pentru cablu comandă n 2

Cablu conectare cu 2 conectori pini multipli (lungime 10m) n 1

ETB- Cutie de derivație externă ETB

Suplimente:

Disponibil doar la comandă :

SUPLIMENT PANOU COMANDĂ

RCG - Diverse suplimente pentru telecomenzi - pentru

modelele:

ACP MPP

TLP - Diverse suplimente pentru semnale izolate - pentru

modelele:

ACP MPP

ADI - Intensitate Diferențială Ajustabilă - pentru modelele: ACP

TIF - Disjunctor cu IV poli în loc de III - pentru modelele: ACP MCP

SUPLIMENT ECHIPARE GRUP ELECTROGEN

AFP - Pompă de carburant automată ACP MPP

SUPLIMENTE MOTOR

PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele: ACP MPP

Accesorii

Articole disponibile ca echipament accesoriu

FEC - Suflantă și flanșe pentru compensator flexibil de

evacuare

RES - AMORTIZOR PROPRIU

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

LTS - Panou de Transfer Sarcina [Optional pentru panoul de control automat ACP]

Panoul de transferului de sarcină (LTS) opereaza comutarea sursei de alimentare intre

generator si reteaua de alimentare in aplicații de rezerva, garantand alimentarea intr-o

perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de

setul de generare. Comanda logică a comutării sursei de alimentare este acționată prin

intermediul panoului de control automat (ACP) montat pe generator, deci nu este

nLeTcSe sdaer tniipci AuTny dSis_pDo:zitiv logic pe panoul LTS.

• Cutie: carcasa din otel

• Mod de instalare: Montat pe perete <400A; Montat pe podea => 630A

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip protectie: IP43

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 208 / 277VAC (Toleranta +/- 20% 166 / 333VAC)

• Frecventa 50 și 60 Hz

• Interfata ATyS D10, fixata pe usa pentru indicarea starii: Doua lumini pentru a indica

prezenta tensiunii retelei si a generatorului diesel; Două lumini pentru comutator

pozitie; Modul functional (auto / manual) și protectia IP65.

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

OTIONALE LTS DISPONIBILE LA CERERE:

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)

ACCESORII OBTIONALE LA CERERE;

PANOU DE AUTOMATIZARE

Technical
Model GSW
Producator Pramac
Tip Fix Stationar
Tip combustibil Diesel
Tip curent Trifazat
Tip pornire Electric
AVR Da
Autonomie 12.00 h
Structura Necarcasat
Utilizare Industrial
Putere ( KVa ) 220.00
Putere ( KW ) 176.00
Lungime (mm) 2650
Latime (mm) 1180
Inaltime (mm) 1860
Masa (Kg) 2026.00
Producator motor Volvo
Producator alternator Mecc Alte
Predispus la automatizare Da

Adauga un review

Notă: Codul HTML este citit ca şi text!
1 5
Captcha

Acest browser nu acceptă PDF-uri. Descărcați PDF-ul pentru vizualizare: Descarca PDF

Acest site foloseste cookies. Navigand in continuare, va exprimati acordul asupra folosirii cookie-urilor. Citește politica de utilizare cookies
