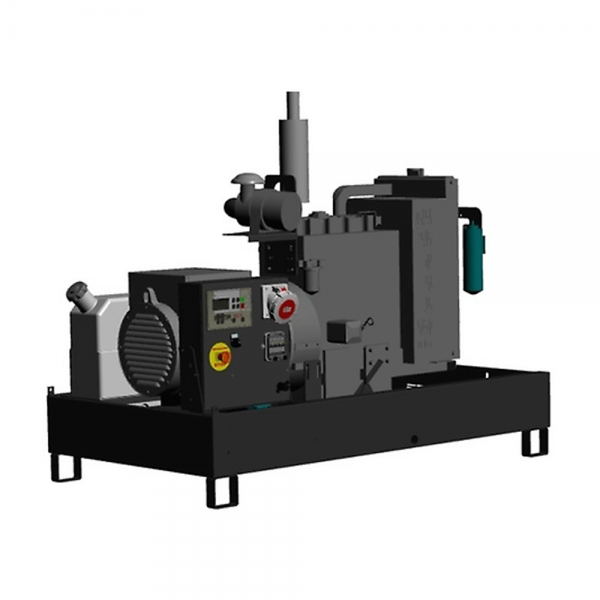

Grup electrogen 35 KVA GBW 35Y, grup electrogen diesel trifazat, la cerere monofazat, Pramac

GBW35Y

Caracteristici principale

Frecvenţă 50 Hz

Tensiune 400 V

Factor de putere cos ϕ 0.8

Faze 3

Regim De Putere

Putere pasivă LTP 32.50 kVA

Putere pasivă LTP 26.00 kW

Putere nominala PRP 30.50 kVA

Putere nominala PRP 24.40 kW

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Date tehnice motor

Producător motor Yanmar

Model piesă 4TNV98-IGPGE

Emisii de eşapament optimizate pentru 97/68 50Hz (COM)

Stage IIIA

Sistem de răcire motor Apă

Număr cilindri şi amplasare 4 in linie

Deplasament 3319 cm³

Aspiraţie Natural

Regulator de viteză Mecanic

Putere de amorsare brută PRP 32.9 kW

Putere maximă LTP 34.6 kW

Capacitate ulei 11.2 l

Putere lichid de răcire 8 l

Combustibil Diesel

Consum specific de combustibil la 75% PRP 235 g/kWh

Consum specific de combustibil la PRP 235 g/kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire 2.3 kW

Circuit electric 12 V

Engine Equipment

Standards

The above ratings represent the engine performance capabilities to conditions specified in ISO 8528/1, ISO 3046/1:1986, BS 5514/1

Fuel system

• Direct injection system

• Fuel filter paper element

• Fuel pump Bosch in-Line

Lube oil system

• Forced feed system

• Trochoid pump

• Paper element lube oil filter

Induction system

• Mounted air filter

Cooling system

• Thermostatically-controlled system with gear-driven circulation pump and belt-driven pusher fan

• Mounted radiator and piping

Date tehnice alternator

Alternator Mecc Alte

Model piesă ECP28-VL/4

Tensiune 400 V

Frecvenţă 50 Hz

Factor de putere cos ϕ 0.8

Borne 4

Tip Fara perii

Standard AVR DSR

Toleranţă tensiune 1 %

Efficiency 75% load 88.5 %

Clasă H

Clasificare protectie infiltrare 23

Structură mecanică

Structură mecanică robustă care permite accesul uşor la conexiuni şi componente în timpul intervenţiilor de întreţinere de rutină.

Regulator de tensiune

Reglarea tensiunii cu DSR. Aparatul digital DSR controlează gama de tensiune, evitând orice eventuale probleme cauzate de personal neinstruit. Acurateţea tensiunii este ±1% în condiţie statică cu orice factor de putere şi cu variaţia de viteză între 5% şi +30% referitor la viteza nominală.

Bobinări / Sistemul de excitare

Statorul generatorului este bobinat la 2/3 paşi. Acest lucru elimină armonicele triplene (3, 9, 15 …) pe lungimea de undă a tensiunii şi se consideră designul optim pentru alimentarea neproblematică a sarcinilor nelineare. Designul cu 2/3 paşi evită curenţii neutri excesivi care apar uneori la paşi mai mari de bobinare. MAUX (Standard):

MAUX MeccAlte Bobină Auxiliară este o bobină separată în statorii principali, care alimentează regulatorul. Această bobină permite preluarea unei suprasarcini de 300% curent forţat (întreţinere de scurtcircuit) timp de 20 secunde. Acest lucru este ideal pentru cerinţele de demarare a motorului.

Impregnarea de izolare

Izolarea este conformă standardului clasei H. Impregnarea este realizată cu răşini epoxidice premium tropicalizate, prin picurare şi scurgere. Părţile de înaltă tensiune sunt impregnate în vid, deci nivelul de izolare este mereu foarte bun. La modelele de putere mare, bobina statorului trece printr-un al doilea proces de izolare. S-a aplicat protecţie gri pe statorul principal şi excitator pentru o protecţie îmbunătăţită.

Standarde de referinţă

Alternator fabricat în conformitate cu specificaţiile cele mai comune, precum CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN/CSA-C22.2 No14-95-No100-95.

Echipare generator

BASE FRAME MADE OF WELDER STEEL PROFILE, COMPLETE WITH:

• Anti-vibration mountings properly sized

• Visual fuel level indicator

• Integrated support legs.

REZERVOR COMBUSTIBIL DIN PLASTIC, DOTAT CU:

• Ştuţ umplere

• Gură aerisire

• Realimentare combustibil

OIL DRAININ PIPE WITH CAP:

• Oil draining facilities

PROTECŢII:

• Protecţia pieselor mobile şi rotative contra contactelor accidentale

MOTOR DOTAT CU:

• Baterie

• Lichide (fără combustibil)

TUB EVACUARE (Standard):

• Amortizor industrial

Date dimensionale

Lungime (L) 2000 mm

Lăţime (W) 920 mm

Înălţime (H) 1100 mm

Greutate fără combustibil 558 Kg

Capacitate rezervor combustibil 51 l

Fuel tank material Plastic

Autonomie

Consum combustibil la 75% PRP 5.92 l/h

Consum combustibil la 100% PRP 7.89 l/h

Timp de funcţionare la 75% PRP 8.61 h

Timp de funcţionare la 100% PRP 6.46 h

Date instalare

Flux gaze eşapament la PRP 6.7 m³/min

Temperatură gaze de eşapament la LTP 550 °C

Data Current

Battery capacity 70 Ah

Curent maxim 46.91 A

Curent maxim 50 A

DISPONIBILITATE PANOU DE COMANDĂ

PANOU DE COMANDĂ MANUAL MCP

Panou de control automat ACP pentru detalii si pret, accesati linkul

MCP - PANOU DE COMANDĂ MANUAL STAȚIONAR

Panou de comandă manual, montat pe grupul electrogen şi dotat cu: instrumentar,

comandă, protecţie şi socluri

INSTRUMENTAR (ANALOGIC)

• Voltmetru (1 fază)

• Ampermetru (1 fază)

• Contor orar

COMENZI ŞI ALTELE

• Selector pornire/oprire cu cheie (Se include şi funcţia de preîncălzire cu bujii

incandescente).

• Buton oprire de urgenţă

PROTECŢIE CU ALARMĂ

• Avarie încărcător baterie

• Presiune scăzută ulei

• Temperatură ridicată motor

• Punere la pământ accidentală

PROTECŢII CU OPRIRE

• Avarie încărcător baterie

• Presiune scăzută ulei

• Temperatură ridicată motor

• Protecţie disjunctor: III poli

ALTELE

• Comutator alimentare protejat cu capac

PANOU IEȘIRE MCP

Set soclu Standard

Thermal protections

3P+N+T 400V 63A n 1

3P+N+T CEE 400V 32A n 1

2P+T CEE 230V 16A n 2

230V 16A SCHUKO n 1

ACP - Panou de control automat

Panou de comandă automat, montat pe grupul electrogen, dotat cu unitate de

comandă digitală AC03 pentru monitorizarea, controlul şi protecţia grupului electrogen.

INSTRUMENTAR DIGITAL (AC-03)

• Tensiune reţea.

• Tensiune grup electrogen (3 faze).

• Frecvenţă grup electrogen

• Intensitate grup electrogen (1 fază).

• Tensiune baterie

• Contor orar.

COMENZI ŞI ALTELE

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test

automat

• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup

electrogen

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie

• Buton oprire de urgenţă.

• Disponibilitate pornire de la distanţă.

• Secţionator sistem curent continuu

• Încărcător automat baterie

• PAROLĂ configurabilă pentru nivelul de protecţie

PROTECŢII CU ALARMĂ

• Protecţii motor: presiune scăzută ulei, temperatură ridicată motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,

avarie la demarare, sub/supratensiune baterie, avarie încărcător baterie

PROTECŢII CU OPRIRE

• Protecţii motor: presiune scăzută ulei, temperatură ridicată motor

• Protecţie grup electrogen: sub/supratensiune, suprasarcină, sub/supratensiune

baterie

• Protecţie disjunctor: III poli

• Protecţie diferenţială

ALTELE

• Protecţie capac comutator alimentare

PANOU IEȘIRE ACP

Rând soclu coloană pentru conexiunea de la ACP la panoul

LTS.

3P+N+T 400V 63A n 1

Opțiuni dedicate pentru telecomandă: RCG

Suplimente:

Disponibil doar la comandă :

SUPLIMENTE MOTOR

PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele: ACP

Accesorii

Articole disponibile ca echipament accesoriu

FEC - Suflantă și flanșe pentru compensator flexibil de

evacuare

RES - AMORTIZOR PROPRIU

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

LTS - Panou Transfer Sarcina [Optional pentru Panou de Control Automat ACP]

Panoul de transferul de sarcină (LTS) opereaza comutarea sursei de alimentare intre

generator si reteaua de alimentare in aplicatii de rezerva, garantand alimentarea intro

perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de

generator. Comanda logica a comutarii sursei de alimentare este actionata prin panoul

de control automat (ACP) montat pe generator, deci nu este necesar nici un dispozitiv

lLoTgSic dpee tpiapn AouTly LST_Sd.M:

• Cutie: carcasa din otel

• Mod de instalare: Montat pe perete

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip Protectie: IP54

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 230 / 240VAC (Toleranta +/- 20% 176 / 288VAC)

• Frecventa 50 și 60 Hz

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

SUPLIMENTE DISPONIBILE LA CERERE (Numai pentru versiunea LTS ATyS_dM):

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)

ACCESORII OBTIONALE LA CERERE;

PANOU DE AUTOMATIZARE
