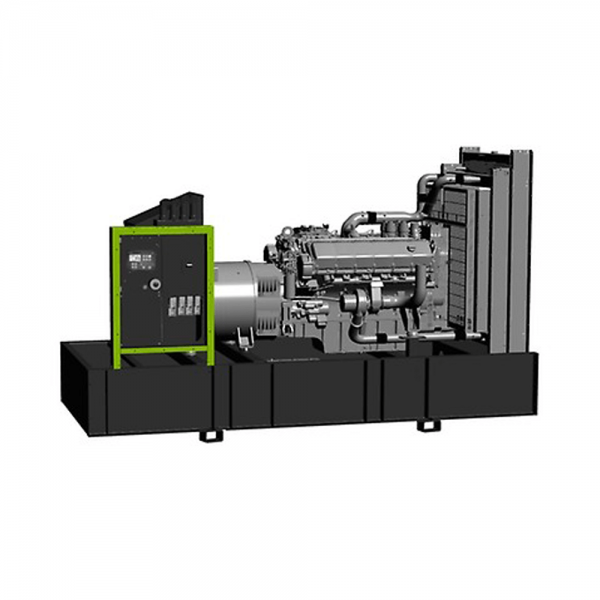

Grup electrogen 515 KVA GSW 515M
  • Disponibil: Precomandă
  • Model: GSW515MOPEN
  • Greutate: 3,460.00kg
0,00 lei

Trimite link:

Grup electrogen 515 KVA GSW 515M

Grup electrogen trifazat diesel pentru uz industrial, ce poate fi comandat si in varanta monofazat, cu sau fara automatizare

GSW515P (ALT. LS)

Caracteristici principale

Frecvenţă 50 Hz

Tensiune 400 V

Factor de putere cos ϕ 0.8

Faze 3

Regim De Putere

Putere pasivă LTP 513.13 kVA

Putere pasivă LTP 410.50 kW

Putere nominala PRP 467.07 kVA

Putere nominala PRP 373.66 kW

Definiţie clasificări (Conform standardului ISO8528 1:2005)

PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.

LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.

Date tehnice motor

Producător motor Perkins

Model piesă 2506AE15TAG1

Emisii de eşapament optimizate pentru 97/68 50Hz (COM) Non Emission

Certified

Sistem de răcire motor Apă

Număr cilindri şi amplasare 6 in line

Deplasament 15200 cm³

Aspiraţie Turbocharged

Regulator de viteză Electronic

Putere de amorsare brută PRP 412 kW

Putere maximă LTP 451 kW

Capacitate ulei 62 l

Consum lubrifiant la PRP (max) 0.1 %

Putere lichid de răcire 58 l

Consum specific de combustibil la 75% PRP 200 g/kWh

Consum specific de combustibil la PRP 199 g/kWh

Sistem de pornire ELECTRICĂ

Capacitate motor la pornire 7.5 kW

Circuit electric 24 V

Cooling system

• Gear-driven circulating pump

• Mounted belt-driven fan

• Radiator incorporating air-to-air charge cooler, (supplied loose)

• System designed for ambients up to 50ºC (122ºF)

Electrical equipment

• 3 level engine protection system

• 24 volt starter motor and 24 volt 70 amp alternator with DC output

• ECM mounted on engine with wiring looms and sensors

Fuel system

• Fuel cooler

• Governing to ISO 8528-5 class G3 with isochronous capability

• Mechanically actuated electronically controlled unit fuel injectors with full authority electronic control

• Replaceable ‘Ecoplus’ fuel filter elements with primary filter/water separator

Oil system

• Full-flow replaceable ‘Ecoplus’ filter

• Oil cooler integral with filter header

• Wet sump with filler and dipstick

Date tehnice alternator

Alternator Leroy Somer

Model piesă LSA47.2 M7

Tensiune 400 V

Frecvenţă 50 Hz

Factor de putere cos ϕ 0.8

Borne 4

Standard AVR R450

Toleranţă tensiune 0.5 %

Efficiency 75% load 94.9 %

Clasă H

Clasificare protectie infiltrare 23

Echipare generator

ŞASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OŢEL, DOTAT CU:

• Suporţi anti-vibraţie dimensionaţi corespunzător

• Picioare de susţinere sudate

REZERVOR DE COMBUSTIBIL DIN PLASTIC CU URMĂTOARELE

COMPONENTE:

• Ştuţ de umplere

• Gură de aer (tub ventilaţie)

• Senzor nivel minim de combustibil

MANUAL pompa de ulei DRAININ:

• Facilităţi de scurgere a uleiului

MOTOR DOTAT CU:

• Baterie

• Lichide (fără combustibil)

PROTECŢII:

• Protecţia pieselor mobile şi rotative contra contactelor accidentale.

RIDICARE:

• puncte de ridicare structura cadru.

TUB EVACUARE (Standard):

• Amortizor industrial (liber)

Date dimensionale

Lungime (L) 3500 mm

Lăţime (W) 1500 mm

Înălţime (H) 2130 mm

Greutate fără combustibil 3460 Kg

Capacitate rezervor combustibil 636 l

Fuel tank material Plastic

Date instalare

Flux aer total 655.00 m³/min

Flux gaze eşapament la PRP 71.4 m³/min

Temperatură gaze de eşapament la LTP 550 °C

Data Current

Curent maxim 740.65 A

Curent maxim 800 A

DISPONIBILITATE PANOU DE COMANDĂ

Panou paralel modular MPP

ACP - Panou de control automat, pentru detalii si pret, accesati linkul

Montat pe grupul electrogen, dotat cu unitate de comandă digitală pentru

monitorizarea, controlul şi protecţia grupului electrogen, protejat prin uşa cu mâner

blocabil.

INSTRUMENTAR DIGITAL

• Tensiune grup electrogen (3 faze).

• Tensiune reţea.

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Tensiune baterie.

• Putere (kVA - kW - kVAr).

• Factor putere Cos φ.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

•C TOeMmEpNeZraI tŞurIă A mLTotEoLr E(în funcţie de model)

• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test

automat.

• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup

electrogen

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Disponibilitate pornire la distanţă.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• Port comunicare RS232.

• PAROLĂ configurabilă pentru nivelul de protecţie

PROTECŢII CU ALARMĂ

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată

motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,

avarie la demarare, sub/supratensiune baterie

PROTECŢII CU OPRIRE

• Engine protections:nivel scăzut combustibil, presiune scăzută ulei, temperatură

ridicată motor,

• Protecţie grup electrogen:sub/supratensiune, suprasarcină, sub/supratensiune

baterie, avarie încărcător baterie.

• Protecţie disjunctor: III poli.

• Protecție punere la pământ accidentală, inclusă în unitatea de comandă.

PROTECŢIE ALTELE

• Buton oprire de urgenţă.

PANOU IEȘIRE ACP

Opțiuni dedicate pentru telecomandă: RCG

Cutie de derivație externă (ETB) Standard

Set soclu Optional

MPP - Panou paralel modular

Montat pe grupul electrogen, dotat cu unitate de comandă digitală InteliVision5 pentru

monitorizarea, controlul, protecţia şi partajarea sarcinii pentru grupuri electrogene

individuale sau multiple funcţionând în modurile standby sau paralel (maxim 32 grupuri

electrogene în insulă).

INSTRUMENTAR DIGITAL

• Reţea: tensiune, Intensitate, Frecvenţă.

• Reţea kW - kVAr -Factor putere Cos f.

• Tensiune grup electrogen (3 faze).

• Frecvenţă grup electrogen.

• Intensitate grup electrogen (3 faze).

• Putere grup electrogen (kVA - kW - kVAr).

• Factor putere grup electrogen Cos f.

• kWh şi kVAh grup electrogen.

• Tensiune baterie.

• Contor orar.

• Viteză motor r.p.m.

• Nivel combustibil (%).

• Temperatură motor (în funcţie de model).

• Presiune ulei (în funcţie de model).

COMANDĂ ŞI ALTELE

• Afişaj grafic 320x240 pixeli.

• Moduri de operare: OPRIT - Funcţie AMF - Aplicaţie tip insulă indivual paralel la

reţea - Aplicaţie tip AMF indivual paralel la reţea - Aplicaţie tip insulă cu grupuri

electrogene multiple, în paralel.

• Butoane fizice pentru forţarea disjunctorului/contactorului de reţea sau a

disjunctorului/contactorului de grup electrogen.

• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.

• Operare multiplă în paralel şi Gestiune Alimentare cu partajare AVR digitală de

sarcină.

• Sincronizare şi control de alimentare automate (prin regulator de viteză sau ECU)

• Import/Export sarcină de bază şi Nivelare a vârfurilor

• Comandă tensiune şi PF (AVR).

• I/O digital (12/12) şi intrări analogice (3) configurabile.

• Integrare funcţii programabile din PLC.

• Istoric bazat pe evenimente (până la 500 înregistrări).

• Gamă de măsurare selectabilă 120/277V şi 0-1/0-5A.

• Disponibilitate Pornire la distanţă şi Blocare semnal.

• Secţionator sistem curent continuu.

• Alarmă acustică.

• Încărcător automat baterie.

• 2 porturi de comunicare RS232/RS485/USB.

• PAROLĂ configurabilă pentru nivelul de protecţie.

PROTECŢIE CU ALARMĂ ŞI OPRIRE

• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată

motor.

• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,

avarie la demarare, sub/supratensiune baterie

• Altele: supraintensitate, scurtcircuit, curent de întoarcere, punere la pământ

accidentală

PROTECŢII ALTELE:

• Protecţie disjunctor: IV poli motorizat.

• Buton oprire de urgenţă.

PANOU IEȘIRE MPP

Conectori pini multipli (intrare și ieșire) pentru cablu comandă n 2

Cablu conectare cu 2 conectori pini multipli (lungime 10m) n 1

ETB- Cutie de derivație externă ETB

Suplimente:

Disponibil doar la comandă :

SUPLIMENT PANOU COMANDĂ

RCG - Diverse suplimente pentru telecomenzi - pentru

modelele:

ACP MPP

TLP - Diverse suplimente pentru semnale izolate - pentru

modelele:

ACP MPP

ADI - Intensitate Diferențială Ajustabilă - pentru modelele: ACP

TIF - Disjunctor cu IV poli în loc de III - pentru modelele: ACP

Socket kit

Kit SKB or Kit SKC (for total n. 4 socket) - avaliable for model: ACP

Protecție individuală Disjunctor și Punere la Pământ

accidentală

3P+N+T 400V 63A n 1

3P+N+T CEE 400V 32A n 1

230V/16A SCHUKO n 1

With version SKB:

3P+N+T CEE 400V 16A n 1

With version SKC:

400V/125A 3P+N+T CEE n 1

SUPLIMENT ECHIPARE GRUP ELECTROGEN

LPT - Tavă antiscurgere

AFP - Pompă de carburant automată ACP MPP

SUPLIMENTE MOTOR

PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele: ACP MPP

Accesorii

Articole disponibile ca echipament accesoriu

FEC - Suflantă și flanșe pentru compensator flexibil de

evacuare

RES - AMORTIZOR PROPRIU

LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP

LTS - Panou de Transfer Sarcina [Optional pentru panoul de control automat ACP]

Panoul de transferului de sarcină (LTS) opereaza comutarea sursei de alimentare intre

generator si reteaua de alimentare in aplicații de rezerva, garantand alimentarea intr-o

perioada scurta de timp.

Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de

setul de generare. Comanda logică a comutării sursei de alimentare este acționată prin

intermediul panoului de control automat (ACP) montat pe generator, deci nu este

nLeTcSe sdaer tniipci AuTny dSis_pDo:zitiv logic pe panoul LTS.

• Cutie: carcasa din otel

• Mod de instalare: Montat pe perete <400A; Montat pe podea => 630A

• Usa: Usa articulata este inchisa cu blocare dubla.

• Tip protectie: IP43

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Placute acces: se pot scoate pe partea superioara si inferioara

• Conexiuni: partea inferioara

• Unitate motor

• Indicatorul de pozitie a comutatorului

• Selector de acoperire automata / manuala

• Carcasa pentru manerul manual

• Mecanism de blocare

• Doua intrerupatoare a sarcinii

• 4 Poli

• Bobine duble auto-alimentate

• Tensiune (bobine): 208 / 277VAC (Toleranta +/- 20% 166 / 333VAC)

• Frecventa 50 și 60 Hz

• Interfata ATyS D10, fixata pe usa pentru indicarea starii: Doua lumini pentru a indica

prezenta tensiunii retelei si a generatorului diesel; Două lumini pentru comutator

pozitie; Modul functional (auto / manual) și protectia IP65.

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

OTIONALE LTS DISPONIBILE LA CERERE:

• ESB - buton de oprire de urgenta (instalat pe panoul frontal)

• APP - Protectie suplimentara IPXXB (plexiglas intern)

Technical
Model GSW
Producator Pramac
Tip Fix Stationar
Tip combustibil Diesel
Tip curent Trifazat
Tip pornire Electric
AVR Da
Autonomie 7.00 h
Structura Necarcasat
Utilizare Industrial
Putere ( KVa ) 513.00
Putere ( KW ) 410.00
Lungime (mm) 3500
Latime (mm) 1500
Inaltime (mm) 2130
Masa (Kg) 3460.00
Producator motor Perkins
Producator alternator Leroy Somer
Predispus la automatizare Da

Adauga un review

Notă: Codul HTML este citit ca şi text!
1 5
Captcha

Acest browser nu acceptă PDF-uri. Descărcați PDF-ul pentru vizualizare: Descarca PDF

Acest site foloseste cookies. Navigand in continuare, va exprimati acordul asupra folosirii cookie-urilor. Citește politica de utilizare cookies
