- Disponibil: Precomandă
- Model: GSW670POPEN
- Greutate: 4,416.00kg
Trimite link:

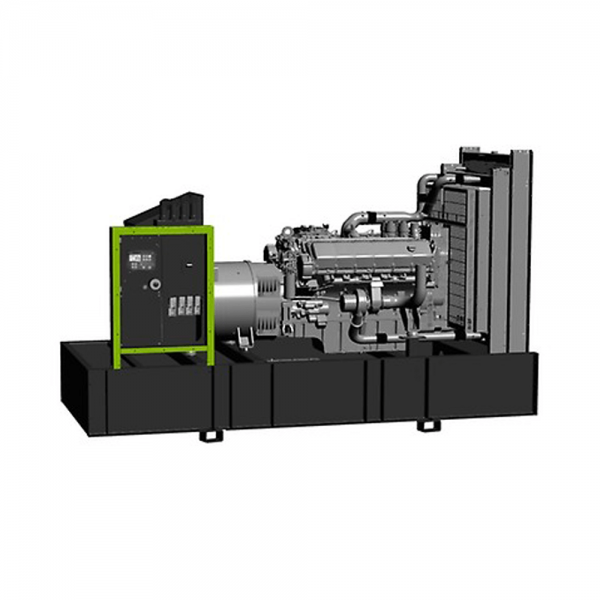

Grup electrogen 670 KVA GSW 670P
Grup electrogen PRamac, diesel trifazat, la cerere monofazat
GSW670P
Caracteristici principale
Frecvenţă 50 Hz
Tensiune 400 V
Factor de putere cos ϕ 0.8
Faze 3
Regim De Putere
Putere pasivă LTP 675.00 kVA
Putere pasivă LTP 540.00 kW
Putere nominala PRP 618.33 kVA
Putere nominala PRP 494.66 kW
Definiţie clasificări (Conform standardului ISO8528 1:2005)
PRP - Putere primă: Se defineşte ca fiind puterea maximă pe o poate livra continuu un grup electrogen, furnizând în acelaşi timp o sarcină electrică variabilă, când este utilizat un număr nelimitat de ore pe an în condiţiile de utilizare convenite, cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorului. Puterea medie permisă în 24 h de funcţionare nu va depăşi 70% din puterea primă.
LTP - Putere de funcţionare pe perioadă limitată: Se defineşte ca puterea maximă disponibilă, în condiţiile de funcţionare convenite, pe care grupul electrogen o poate livra pentru până la 500 h de funcţionare pe an (şi nu mai mult de 300 de utilizare continuă) cu intervalele de întreţinere şi procedurile respectate conform prevederilor producătorilor. Nu este disponibilă o capacitate de suprasarcină.
Date tehnice motor
Producător motor Perkins
Model piesă 2806A -
E18TAG1A
Emisii de eşapament optimizate pentru 97/68 50Hz (COM) Non Emission
Certified
Sistem de răcire motor Apă
Număr cilindri şi amplasare 6 in line
Deplasament 18130 cm³
Aspiraţie Turbocharged
Regulator de viteză Electronic
Putere de amorsare brută PRP 539.7 kW
Putere maximă LTP 592.7 kW
Capacitate ulei 62 l
Consum lubrifiant la PRP (max) 0.1 %
Putere lichid de răcire 61 l
Combustibil Diesel
Consum specific de combustibil la 75% PRP 199 g/kWh
Consum specific de combustibil la PRP 203 g/kWh
Sistem de pornire ELECTRICĂ
Capacitate motor la pornire 9 kW
Circuit electric 24 V
Cooling system
• Gear-driven circulating pump
• Low coolant level switch
• Mounted belt-driven fan
• Radiator incorporating air-to-air charge cooler, (supplied loose)
• System designed for ambients up to 50ºC (122ºF)
Fuel system
• Fuel cooler
•Governing to ISO 8528-5 class G2 with isochronous capability
• Mechanically actuated electronically controlled unit fuel injectors with full authority electronic control
• Replaceable ‘Ecoplus’ fuel filter elements with primary filter/water separator
Oil system
• Full-flow replaceable ‘Ecoplus’ filter
• Oil cooler integral with filter header
• Wet sump with filler and dipstick
Date tehnice alternator
Alternator Mecc Alte
Model piesă ECO40 1.5L
Tensiune 400 V
Frecvenţă 50 Hz
Factor de putere cos ϕ 0.8
Borne 4
Tip Fara perii
Standard AVR DER1
Toleranţă tensiune % 1
Efficiency 75% load 95.1 %
Clasă H
Clasificare protectie infiltrare 23
Structură mecanică
Structură mecanică robustă care permite accesul uşor la conexiuni şi componente în timpul intervenţiilor de întreţinere de rutină.
Regulator de tensiune
Reglarea tensiunii cu DER 1. Aparatul digital DER 1 este un Regulator controlat digital, bazat pe DSP (Procesor de Semnal Digital) care combină funcţiile de Reglare
Tensiune, Protecţii Alternator şi Diagnostic într-o placă individuală foarte mică.
Tensiune alimentare: 40Vac÷270Vac
Curent maxim continuu de ieşire: 4Adc
Gamă frecvenţă: 12Hz÷72Hz
Recunoaştere automată detectare monofazică
Valoarea medie de reglare a tensiunii
Gamă reglare (detecţie) tensiune de la 75Vac la 300Vac
Precizia reglării tensiunii: ± 1% de la zero sarcină la sarcina nominală în stare statică, cu orice factor de putere şi pentru variaţii de frecvenţă de la -5% la +20% din valoarea nominală.
Precizia reglării tensiunii: ± 0,5% în condiţii stabilizate (sarcină, temperatură).
Cădere temporară de tensiune şi supratensiune în limita a ± 15%
Timp recuperare tensiune în limita a ± 3% din valoarea setată, în mai puţin de 300 msec.
Protecţie de viteză redusă cu prag şi pantă ajustabile
Alarme de supra- şi subtensiune
Protecţie la supracurent de excitaţie cu intervenţie întârziată
Stocare condiţii alarmă (tipul alarmei, numărul evenimentelor, durata ultimului eveniment, timpul total)
Memorarea timpului regulat de funcţionare
Bobinare / Sistemul de excitare
Statorul generatorului este bobinat la 2/3 paşi. Acest lucru elimină armonicele triplene (3, 9, 15 …) pe lungimea de undă a tensiunii şi se consideră designul optim pentru alimentarea neproblematică a sarcinilor nelineare. Designul cu 2/3 paşi evită curenţii neutri excesivi care apar uneori la paşi mai mari de bobinare. MAUX (Standard):
MAUX MeccAlte Bobină Auxiliară este o bobină separată în statorii principali, care alimentează regulatorul. Această bobină permite preluarea unei suprasarcini de 300% curent forţat (întreţinere de scurtcircuit) timp de 20 secunde. Acest lucru este ideal pentru cerinţele de demarare a motorului. PMAUX (opţional): Alternatorul poate fi dotat cu opţiunea PMAUX (Generator cu Magnet Permanent) care corespunde performanţei şi poate suporta atât sarcinile liniare, cât şi cele distorsionate.
Impregnarea de izolare
Izolarea este conformă standardului clasei H. Impregnarea este realizată cu răşini epoxidice premium tropicalizate, prin picurare şi scurgere. Părţile de înaltă tensiune sunt impregnate în vid, deci nivelul de izolare este mereu foarte bun. La modelele de putere mare, bobina statorului trece printr-un al doilea proces de izolare. S-a aplicat protecţie gri pe statorul principal şi excitator pentru o protecţie îmbunătăţită.
Standarde de referinţă
Alternator fabricat în conformitate cu specificaţiile cele mai comune, precum CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN/CSA-C22.2 No14-95-No100-95.
Echipare generator
ŞASIU DE BAZĂ FABRICAT DIN PROFIL SUDAT DE OŢEL, DOTAT CU:
• Suporţi anti-vibraţie dimensionaţi corespunzător
• Picioare de susţinere sudate
REZERVOR DE COMBUSTIBIL DIN CU URMĂTOARELE COMPONENTE:
• Ştuţ de umplere
• Gură de aer (tub ventilaţie)
• Senzor nivel minim de combustibil
MANUAL pompa de ulei DRAININ:
• Facilităţi de scurgere a uleiului
MOTOR DOTAT CU:
• Baterie
• Lichide (fără combustibil)
PROTECŢII:
• Protecţia pieselor mobile şi rotative contra contactelor accidentale.
RIDICARE:
• puncte de ridicare structura cadru.
TUB EVACUARE (Standard):
• Amortizor industrial (liber)
Date dimensionale
Lungime (L) 3800 mm
Lăţime (W) 1670 mm
Înălţime (H) 2210 mm
Greutate fără combustibil 4416 Kg
Capacitate rezervor combustibil 636 l
Fuel tank material Plastic
Autonomie
Consum combustibil la 75% PRP 96.92 l/h
Consum combustibil la 100% PRP 130.43 l/h
Timp de funcţionare la 75% PRP 6.56 h
Timp de funcţionare la 100% PRP 4.88 h
Date instalare
Flux aer total 790.00 m³/min
Flux gaze eşapament la PRP 96 m³/min
Temperatură gaze de eşapament la LTP 571 °C
Data Current
Curent maxim 974.31 A
Curent maxim 1000 A
DISPONIBILITATE PANOU DE COMANDĂ
Panou paralel modular MPP
ACP - Panou de control automat
Montat pe grupul electrogen, dotat cu unitate de comandă digitală pentru
monitorizarea, controlul şi protecţia grupului electrogen, protejat prin uşa cu mâner
blocabil.
INSTRUMENTAR DIGITAL
• Tensiune grup electrogen (3 faze).
• Tensiune reţea.
• Frecvenţă grup electrogen.
• Intensitate grup electrogen (3 faze).
• Tensiune baterie.
• Putere (kVA - kW - kVAr).
• Factor putere Cos φ.
• Contor orar.
• Viteză motor r.p.m.
• Nivel combustibil (%).
•C TOeMmEpNeZraI tŞurIă A mLTotEoLr E(în funcţie de model)
• Patru moduri de operare: OPRIT - Pornire manuală - Pornire automată - Test
automat.
• Buton fizic pentru forţarea contactorului de reţea sau a contactorului de grup
electrogen
• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.
• Disponibilitate pornire la distanţă.
• Secţionator sistem curent continuu.
• Alarmă acustică.
• Încărcător automat baterie.
• Port comunicare RS232.
• PAROLĂ configurabilă pentru nivelul de protecţie
PROTECŢII CU ALARMĂ
• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată
motor.
• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,
avarie la demarare, sub/supratensiune baterie
PROTECŢII CU OPRIRE
• Engine protections:nivel scăzut combustibil, presiune scăzută ulei, temperatură
ridicată motor,
• Protecţie grup electrogen:sub/supratensiune, suprasarcină, sub/supratensiune
baterie, avarie încărcător baterie.
• Protecţie disjunctor: III poli.
• Protecție punere la pământ accidentală, inclusă în unitatea de comandă.
PROTECŢIE ALTELE
• Buton oprire de urgenţă.
PANOU IEȘIRE ACP
Opțiuni dedicate pentru telecomandă: RCG
Cutie de derivație externă (ETB) Standard
Set soclu Optional
MPP - Panou paralel modular
Montat pe grupul electrogen, dotat cu unitate de comandă digitală InteliVision5 pentru
monitorizarea, controlul, protecţia şi partajarea sarcinii pentru grupuri electrogene
individuale sau multiple funcţionând în modurile standby sau paralel (maxim 32 grupuri
electrogene în insulă).
INSTRUMENTAR DIGITAL
• Reţea: tensiune, Intensitate, Frecvenţă.
• Reţea kW - kVAr -Factor putere Cos f.
• Tensiune grup electrogen (3 faze).
• Frecvenţă grup electrogen.
• Intensitate grup electrogen (3 faze).
• Putere grup electrogen (kVA - kW - kVAr).
• Factor putere grup electrogen Cos f.
• kWh şi kVAh grup electrogen.
• Tensiune baterie.
• Contor orar.
• Viteză motor r.p.m.
• Nivel combustibil (%).
• Temperatură motor (în funcţie de model).
• Presiune ulei (în funcţie de model).
COMANDĂ ŞI ALTELE
• Afişaj grafic 320x240 pixeli.
• Moduri de operare: OPRIT - Funcţie AMF - Aplicaţie tip insulă indivual paralel la
reţea - Aplicaţie tip AMF indivual paralel la reţea - Aplicaţie tip insulă cu grupuri
electrogene multiple, în paralel.
• Butoane fizice pentru forţarea disjunctorului/contactorului de reţea sau a
disjunctorului/contactorului de grup electrogen.
• Butoane fizice: pornire/oprire, resetare la avarie, sus/jos/pagină/introducere selecţie.
• Operare multiplă în paralel şi Gestiune Alimentare cu partajare AVR digitală de
sarcină.
• Sincronizare şi control de alimentare automate (prin regulator de viteză sau ECU)
• Import/Export sarcină de bază şi Nivelare a vârfurilor
• Comandă tensiune şi PF (AVR).
• I/O digital (12/12) şi intrări analogice (3) configurabile.
• Integrare funcţii programabile din PLC.
• Istoric bazat pe evenimente (până la 500 înregistrări).
• Gamă de măsurare selectabilă 120/277V şi 0-1/0-5A.
• Disponibilitate Pornire la distanţă şi Blocare semnal.
• Secţionator sistem curent continuu.
• Alarmă acustică.
• Încărcător automat baterie.
• 2 porturi de comunicare RS232/RS485/USB.
• PAROLĂ configurabilă pentru nivelul de protecţie.
PROTECŢIE CU ALARMĂ ŞI OPRIRE
• Protecţii motor: nivel scăzut combustibil, presiune scăzută ulei, temperatură ridicată
motor.
• Protecţii grup electrogen: sub/supratensiune, suprasarcină, sub/suprafrecvenţă,
avarie la demarare, sub/supratensiune baterie
• Altele: supraintensitate, scurtcircuit, curent de întoarcere, punere la pământ
accidentală
PROTECŢII ALTELE:
• Protecţie disjunctor: IV poli motorizat.
• Buton oprire de urgenţă.
PANOU IEȘIRE MPP
Conectori pini multipli (intrare și ieșire) pentru cablu comandă n 2
Cablu conectare cu 2 conectori pini multipli (lungime 10m) n 1
ETB- Cutie de derivație externă ETB
Suplimente:
Disponibil doar la comandă :
SUPLIMENT PANOU COMANDĂ
RCG - Diverse suplimente pentru telecomenzi - pentru
modelele:
ACP MPP
TLP - Diverse suplimente pentru semnale izolate - pentru
modelele:
ACP MPP
ADI - Intensitate Diferențială Ajustabilă - pentru modelele: ACP
TIF - Disjunctor cu IV poli în loc de III - pentru modelele: ACP
Socket kit
Kit SKB or Kit SKC (for total n. 4 socket) - avaliable for model: ACP
Protecție individuală Disjunctor și Punere la Pământ
accidentală
3P+N+T 400V 63A n 1
3P+N+T CEE 400V 32A n 1
230V/16A SCHUKO n 1
With version SKB:
3P+N+T CEE 400V 16A n 1
With version SKC:
400V/125A 3P+N+T CEE n 1
SUPLIMENT ECHIPARE GRUP ELECTROGEN
LPT - Tavă antiscurgere
AFP - Pompă de carburant automată ACP MPP
SUPLIMENTE MOTOR
PHS - Răcitor Sistem Preîncălzire - disponibil pentru modelele: ACP MPP
Accesorii
Articole disponibile ca echipament accesoriu
LTS - COMUTATOR DE TRANSFER DE SARCINĂ - Accesorii ACP
LTS - Panou de Transfer Sarcina [Optional pentru panoul de control automat ACP]
Panoul de transferului de sarcină (LTS) opereaza comutarea sursei de alimentare intre
generator si reteaua de alimentare in aplicații de rezerva, garantand alimentarea intr-o
perioada scurta de timp.
Panoul LTS este compus dintr-un dulap independent care poate fi instalat separat de
setul de generare. Comanda logică a comutării sursei de alimentare este acționată prin
intermediul panoului de control automat (ACP) montat pe generator, deci nu este
nLeTcSe sdaer tniipci AuTny dSis_pDo:zitiv logic pe panoul LTS.
• Cutie: carcasa din otel
• Mod de instalare: Montat pe perete <400A; Montat pe podea => 630A
• Usa: Usa articulata este inchisa cu blocare dubla.
• Tip protectie: IP43
• Placute acces: se pot scoate pe partea superioara si inferioara
• Conexiuni: partea inferioara
• Unitate motor
• Placute acces: se pot scoate pe partea superioara si inferioara
• Conexiuni: partea inferioara
• Unitate motor
• Indicatorul de pozitie a comutatorului
• Selector de acoperire automata / manuala
• Carcasa pentru manerul manual
• Mecanism de blocare
• Doua intrerupatoare a sarcinii
• 4 Poli
• Bobine duble auto-alimentate
• Tensiune (bobine): 208 / 277VAC (Toleranta +/- 20% 166 / 333VAC)
• Frecventa 50 și 60 Hz
• Interfata ATyS D10, fixata pe usa pentru indicarea starii: Doua lumini pentru a indica
prezenta tensiunii retelei si a generatorului diesel; Două lumini pentru comutator
pozitie; Modul functional (auto / manual) și protectia IP65.
• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11
OTIONALE LTS DISPONIBILE LA CERERE:
• ESB - buton de oprire de urgenta (instalat pe panoul frontal)
• APP - Protectie suplimentara IPXXB (plexiglas intern)
ACCESORII OBTIONALE LA CERERE;
Technical | |
Model | GSW |
Producator | Pramac |
Tip | Fix Stationar |
Tip combustibil | Diesel |
Tip curent | Trifazat |
Tip pornire | Electric |
AVR | Da |
Autonomie | 7.00 h |
Structura | Necarcasat |
Utilizare | Industrial |
Putere ( KVa ) | 675.00 |
Putere ( KW ) | 540.00 |
Lungime (mm) | 3800 |
Latime (mm) | 1670 |
Inaltime (mm) | 2210 |
Masa (Kg) | 4416.00 |
Producator motor | Perkins |
Producator alternator | Mecc Alte |
Predispus la automatizare | Da |
