- Disponibil: In Stoc
- Model: GRW35Y
- Greutate: 1,355.00kg
Trimite link:

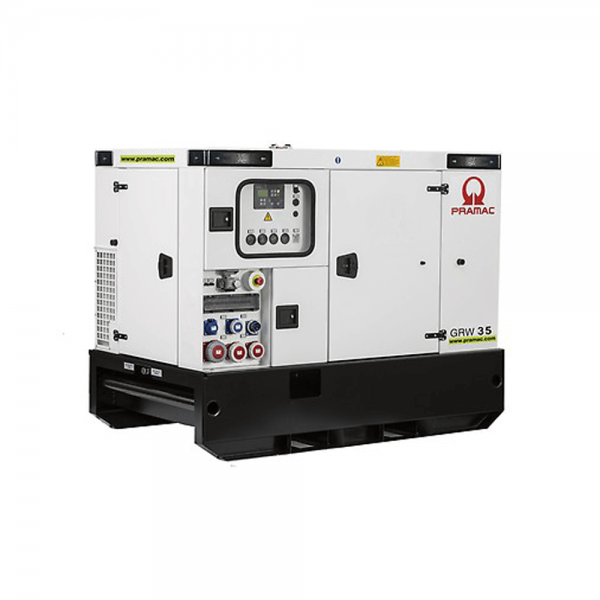

Generator electric GRW35Y utilizare generator de inchiriat, acest Generator de curent, este de vanzare, este un generator de curent conceput special pentru a fi inchiriat
GRW35Y Este un generator de curent electric conceput prin caracteristici specifice, special pentru inchiriere, carcasa speciala insonorizata, sasiu special, autonomie marita, stabilizare garantata pentru 400V si 50Hz
Generator de curent electric proiectat să funcționeze într-o mare varietate de aplicații unde este necesară alimentarea temporară. Versatilitate, eficiență ridicată, structura de rezistenta si sasiu speciale pentru folosinta in conditii grele, grad ridicat de protecție și emisii reduse de zgomot împreună cu ușurința accesului.
Generator electric ușor la întreținere face ca acest generator să stabilească soluția ideală pentru companii de închiriere. Asa cum masinile sunt fabricate pentru diferite aplicatii, unele pentru uz personal, altele pentru carat marfa, masini de curse, masini de teren, tot asa si generatoarele sunt concepute pentru anumite aplicatii, acest generator de curent este fabricat special pentru a fi inchiriat.
Putere nominală Generator Electric
Frecvența Generator Curent 50 Hz
Tensiune Generator Curent 400 V
Fazele № 3
Factorul de putere al acestui Generator Electric cos ϕ 0,8
Putere de așteptare Generator Electric LTP 38.53 kVA
Putere de standby Generator Electric LTP 30,82 kW
Curent MAX 56 A
Putere primă Generator Electric PRP 36,62 kVA
Putere primă Generator Electric PRP 29,30 kW
Curent NOMINAL 53 A
Definiția evaluărilor (conform standardului ISO8528 1: 2005)
PRP - Putere primă generator electric:
Este definit ca fiind puterea maximă pe care un grup generator este capabil să o livreze continuu în timp ce furnizați o sarcină electrică variabilă atunci când funcționează pentru un număr nelimitat de ore pe an condițiile de operare convenite cu intervalele de întreținere și procedurile fiind efectuate ca. prescris de producător. Puterea medie admisă de peste 24 de ore de funcționare nu trebuie depășește 70% din puterea primă.
LTP - Putere de funcționare pe timp limitat generator electric:
Este definit ca puterea maximă disponibilă, în condițiile de operare convenite, pentru care setul generator este capabil să livreze până la 500 de ore de funcționare pe an (a căror nu mai mult de 300 de ore) utilizare continuă), cu intervalele de întreținere și procedurile efectuate conform prescripțiilor de către producători. Nu este disponibilă o capacitate de suprasarcină.
Alimentare 50Hz 230V Trifazat (cu supliment VSS)
Frecvența Generator Electric 50 Hz
Tensiunea Generator Electric 230 V
Fazele № 3
Factorul de putere cos ϕ 0,8
Putere de așteptare Generator Electric LTP 38.53 kVA
Putere de standby Generator Electric LTP 30,82 kW
MAX curent 97 A
Putere primă Generator electric PRP 36,62 kVA
Putere primă Generator electric PRP 29,30 kW
Curent NOMINAL 92 A
Alimentare generator curent 50Hz 230 V monofazată (cu supliment VSS)
Frecvența Generator electric 50 Hz
Tensiunea Generator electric 230 V
Fazele № 1
Factorul de putere generator de curent electric cos ϕ 1
Putere de standby generator de curent electric LTP 22.50 kVA
Putere de standby generator de curent electric LTP 22,50 kW
MAX curent 98 A
Putere primă generator de curent electric PRPA 20.00 kV
Putere primă generator de curent electric PRP 20,00 kW
Curent NOMINAL 87 A
Alimentare generator de curent electric 60Hz 480V cu trei faze (cu supliment DFS)
Frecvența generator de curent electric 60 Hz
Tensiunea generator de curent electric 480 V
Faza № 3
Factorul de putere generator de curent electric cos ϕ 0,8
Putere de standby generator de curent electric LTP 46,00 kVA
Putere de standby generator de curent electric LTP 36,80 kW
Curent MAX 55 A
Putere primă generator electric PRP 43,63 kVA
Putere primă generator electric PRP 34,90 kW
Curent NOMINAL 52 A
Alimentare generator curent 60Hz 208V în trei faze (cu supliment VSS)
Frecvența generator curent 60 Hz
Tensiunea generator curent 208 V
Faza № 3
Factorul de putere pentru generator electric cos ϕ 0,8
Putere de standby generator electric LTP 46.10 kVA
Putere de standby generator electric LTP 36,88 kW
Curent MAX 128 A
Putere primă generator electric PRP 43.73 kVA
Putere primă generator electric PRP 34,98 kW
Curent NOMINAL 121 A
Specificații motor
Producător de motor YANMAR
Model 4TNV98-ZGPGE
Sistem de răcire a motorului Apă
Nr. de cilindru și dispozitie 4 în linie
Deplasare 3319 cm³
Aspirația naturală
Regulatorr de viteză Electronic
Capacitatea de ulei 11.2 l
Capacitatea de răcire 4.2 l
Circuitul electric 12 V
Comutator de versiune [50 / 60Hz] DA
DATE MOTOR Hz 50
[50Hz] Viteză de funcționare-turație nominală 1500
[50Hz] Nivel de emisie de evacuare Etapa IIIA
[50Hz] Consumul specific de combustibil 75% PRP 215 g / kWh
[50Hz] Consumul specific de combustibil 100% PRP 216 g / kWh
DATE MOTOR Hz 60
[60Hz] Viteză de funcționare-turație nominală 1800
[60Hz] Optimizarea emisiilor de evacuare pentru nivelul EPA (EPA) Tier 4 Interim
[60Hz] Consumul specific de combustibil 75% PRP 218,5 g / kWh
[60Hz] Consum specific de combustibil 100% PRP 222,5 g / kWh
Echipament motor Standard
Evaluările de mai sus reprezintă capacitatea de performanță a motorului în funcție de condiții specificat în ISO 8528/1, ISO 3046/1: 1986, BS 5514/1
Sistem de alimentare
• Sistem de injecție directă
• Element de hârtie cu filtru de combustibil
• Pompa de combustibil Bosch in-Line
Sistem de ulei lubrifiant
• Sistem de alimentare forțată
• Pompă trochoidă
• Filtru de ulei de lubrifiant pentru element
Sistem de inducție
• Filtru de aer montat
Sistem de răcire
• Sistem controlat termostatic, cu pompă de circulație angrenată și antrenată cu centură ventilator împingător
• Radiator și conductă montate
Specificațiile alternatorului
Alternator LEROY SOMER
Model LSA 42.3 S5
Tipul fără perii
Clasa H
Protecție IP 23
Protecția sistemelor de izolație
Sistemul 2
Polonezi 4
Conductele de înfășurare 12
Sistem de reglare a tensiunii electronice
Standard AVR R 438
Toleranță de tensiune 0,5 %
ADAPTATE SPECIAL LA CERERI
Alternatorul LSA 42.3 este proiectat pentru a fi potrivit pentru aplicațiile generatoare tipice, cum ar fi: backup, aplicații marine, închiriere, telecomunicații etc.
VARIANTA RAPORTULUI ELECTRIC
● Izolare clasa H
● Înfășurare standard cu 12 fire reîncărcabile, pas 2/3, tip nr. 6.
● Domeniu de tensiune:
- 50 Hz: 220 V - 240 V și 380 V - 415 V
- 60 Hz: 208 V - 240 V și 380 V - 480 V
● Eficiență ridicată și capacitate de pornire a motorului.
● Suprimarea interferenței R 791 conform standardului EN 55011 grupa 1 clasa B standard pentru zona europeană (marcaj CE).
SISTEMUL DE EXCITARE ȘI REGULAMENT
● Sistem de excitare: AREP
● Tensiunea A.V.R .: R 438
STRUCTURA MECANICĂ RANFORSATĂ
● Ansamblu rigid compact pentru a rezista mai bine la vibrațiile generatorului.
● Cadru din oțel.
● Bride și scuturi din aluminiu.
● un singur rulment proiectat să fie potrivit pentru motoarele cu căldură
● Rulment de echilibrare cu jumătate de cheie.
● Rulment permanent cu unsoare (20 000 ore).
SISTEM DE PROTECȚIE SUIT PENTRU MEDIU
● LSA 42.3 este IP 23.
● Standard de protecție la înfășurare: pentru medii curate cu umiditate relativă ≤ 95%, inclusiv medii marine interioare.
● Sistem de protecție la înfășurare 2: izolație consolidată pentru mediu tropical (atmosferă abrazivă), închiriere (cu excepția zonei de coastă), umiditate relativă> 95%
CONFORM STANDARDELOR INTERNAȚIONALE
Alternatorul LSA 42.3 este conform cu standardele și reglementările internaționale principale:
- IEC 60034, NEMA MG 1.32-33, ISO 8528-3, CSA C22.2 n ° 100-14, UL 1146 (UL 1004 la cerere), reglementări marine etc.
Poate fi integrat într-un generator marcat CE.
LSA 42.3 este proiectat, fabricat și comercializat într-un mediu ISO 9001 și ISO 14001.
Echipament Genset
BALDACHIN
Copertina pictată în RAL9016 formată din panouri modulare cu spray de sare testat 1000h + tablă metalică zincată rezistentă, cu uși de acces pe fiecare parte cu garnituri de înaltă calitate și mânere blocabile pentru o întreținere ușoară și service.
SUPERSILENT
Izolarea fonică cu material izolant fonic și lavabil și ignifug, pentru a obține zgomot atenuare - max 75B (A) @ 1m.
Silențiator Exaust integrat în forma grupului cu clapă ploaie plată.
CADRU DE BAZĂ
Baza grea garantează cele mai înalte standarde de durabilitate și rezistență, vopsit folosind un proces de acoperire cu pulbere de înaltă calitate (spray de sare testat 1000 + h rezistenţă).
Complet integrat, capabil să rețină 110% din totalul lichidelor, cadrul de bază este prevăzut cu buzunare de furcă integrate și bara de tracțiune pentru o manevrabilitate ușoară și poziționarea site-ului.
REZERVOR DE COMBUSTIBIL
Rezervor de combustibil metalic integrat complet cu dublu punct de umplere (unul pe fiecare parte)
TAVĂ DE PROBĂ LA SCURTĂ CU SENSOR DETECTOR
Verificarea scurgerilor de fluide în tava antiefracție.
VALVE DE COMBUSTIBIL (6 CALE)
Sistem conceput pentru utilizarea combustibilului din rezervorul extern și crește autonomia generator
Pompa de scurgere cu ulei de lubrifiant
Simte mai ușor schimbarea uleiului de motor
PUNCTUL DE SĂNĂTARE UNIC
BUMPER PLASTIC
Protecții pentru transport și stocare
INTERRUPTOR MANUAL BATERIE
PODUL PĂMÂNTULUI
Stoc de pământ cu cablu fixat în grupul electric
DEȚINĂTOR DOCS
Cutie intenală pentru documente, manuale și desene electrice
Date dimensionale Generator curent electric GRW35Y
Lungime generator electric (L) 2000 mm
Lățime generator electric (W) 1200 mm
Înălțime generator electric (H) 1582 mm
Greutate generator electric 1355 Kg
Material rezervor de combustibil Metal
Capacitatea rezervorului de combustibil 216 l
Autonomie Generator electric GRW35Y
[50Hz] Consumul de combustibil 75% PRP 6.34 l / h
[50Hz] Consumul de combustibil 100% PRP l / h 8,54
[50Hz] Timp de rulare 75% PRP 34.07 h
[50Hz] Timp de rulare 100% PRP 25.29 h
[60Hz] Consumul de combustibil 75% PRP 7,70 l / h
[60Hz] Consumul de combustibil 100% PRP 10,46 l / h
[60Hz] Timp de funcționare 75% PRP 28.05 h
[60Hz] Timp de rulare 100% PRP 20.65 h
Nivel de zgomot Generator Electric pentru 50Hz
Nivelul de zgomot garantat Generator Electric (LWA) 90 dB (A)
Nivelul presiunii zgomotului Generator Electric 1 73 m dB (A)
Nivelul presiunii zgomotului Generator electric 7 m 61 dB (A)
Date de instalare Generator Electric GRW35Y
[50Hz] Aer de răcire pentru generator de curent electric 70,23 m³ / min
[50Hz] Debit de gaz de evacuare pentru generator de curent electric PRP 6.4 m³ / min
[50Hz] Temperatura gazului de evacuare pentru generator de curent electric LTP 540 ° C
[60Hz] Aer de răcire pentru generator de curent electric 86,48 m³ / min
[60Hz] Debit de gaz de evacuare pentru generator de curent electric PRP 8,5 m³ / min
[60Hz] Temperatura gazului de evacuare pentru generator de curent electric LTP 590 ° C
Disponibilitatea panoului de control pentru Generator Electric GRW35Y
PANELUL DE CONTROL MANUAL MCP
PANEL DE CONTROL AUTOMAT ACP
MCP - Panou de control manual
Montat pe grupul de alimentare, complet cu unitatea de control digital (InteliNanoNT Plus) pt monitorizarea, controlul și protecția setului generator, protejat prin uși cu mâner închis.
SECȚIUNEA DE CONTROL GENERATOR ELECTRIC GRW35Y
• Comutator selector ON / OFF
• Buton de urgență
• Protecție diferențială cu comutator intern
• Încărcător de baterie 5A.
• Potentiometru pentru reglare tensiune (intern)
• AVR alternator (cablare cu un singur plug)
Unitate de control InteliNanoNT Plus
- Cel mai mare ecran LCD
- Generarea tensiunii setate (3 faze).
- Generarea frecvenței setate.
- Generarea curentului setat (1 faze).
- Tensiunea bateriei, indicarea timpului de funcționare și a orei de funcționare
- Pornire / oprire de la distanță de la semnalul extern
Protecţie:
- Nivel scăzut de combustibil
- Defecțiune a încărcătorului bateriei
- presiune scăzută a uleiului
- temperatura ridicata a motorului
Instrumente suplimentare (analogice)
- Voltmetru cu comutator selector (3 faze)
- Ampermetre (n.3)
- Contorul nivelului de combustibil
- Contor mecanic de ore
SECȚIUNEA PUTERII
• Integrează întrerupător modular cu 4 poli, nominal corespunzător termic și suprasarcini magnetice.
• Bara de bare mare și robustă, cu trecerea cablurilor care se deschide din partea de jos pentru a fi ușor conexiune prin cablu de alimentare.
• Este prevăzut cu comutator de siguranță pentru întrerupătorul de declanșare dacă operatorul deschide secțiunea de alimentare ușă să funcționeze pe bara autobuzului.
SECȚIUNEA SOCULUI
• Butonul de urgență √
Facilitate cu două fire pentru pornire / oprire √ de la distanță
• Ștecher pentru alimentare electrică √
ACCESORII OBTIONALE LA COMANDA PENTRU GENERATOR ELECTRIC GRW35Y - Disponibil numai la comandă:
Socket Kit tip SPKA2
3P + N + T 400V 63A n 1
3P + N + T CEE 400V 32A n 1
3P + N + T CEE 400V 16A n 1
2P + T CEE 230V 16A n 1
230V 16A SCHUKO n 1
Fiecare priză cu propriul său întreruptor de circuit
Protecție diferențială obișnuită pentru prize trifazate
Fiecare fază este prevăzută cu protecție la pământ
Sunt disponibile și alte combinații de soclu √
ACP - Panou de control automat
Montat pe grupul electric, complet cu unitatea de control digital (AC-03) pentru monitorizare, controlul și protecția setului generator, protejat prin uși cu blocare mâner.
SECȚIUNEA DE CONTROL GENERATOR ELECTRIC
• Comutator selector ON / OFF
• Protecție diferențială cu comutator intern
• Încărcător de baterie 5A.
• Potentiometru pentru reglare tensiune (intern)
• AVR alternator (cablare cu un singur plug)
Unitate de control (AC-03)
- Generarea tensiunii setate (3 faze).
- Tensiunea principala.
- Generarea frecvenței setate.
- Generarea curentului setat (3 faze).
- Voltajul bateriei.
- Putere (kVA - kW - kVAr - Cos φ).
- Contor ore.
- Viteza motorului r.p.m.
- Nivelul combustibilului (%).
- temperatura motorului
Comand și alții:
- Patru moduri de funcționare: OFF - Pornire manuală - Pornire automată - Test.
- Buton pentru forțarea contactorului principal sau a contactorului Genset.
- Butoane apăsate: pornire / oprire, resetare defect, sus / jos / pagină / intrare selecție.
- Disponibilitate de pornire de la distanță.
- Alarmă acustică.
- Încărcător automat de baterii.
- RS232 Port de comunicare.
- PASSWORD setabil pentru nivel de protecție
Protecție:
- Protecții motor: nivel scăzut de combustibil, presiune scăzută a uleiului, temperatură ridicată a motorului,
- Protecție pe ansamblu: sub / supra tensiune, suprasarcină, sub / peste tensiune a bateriei; defectarea încărcătorului bateriei Instrumente suplimentare (analogice)
- Contorul nivelului de combustibil
- Contor mecanic de ore
SECȚIUNEA PUTERII
• Integrează întrerupător modular cu 4 poli, nominal corespunzător termic și suprasarcini magnetice.
• Bara mare și robustă, cu trecerea cablurilor care se deschide din partea de jos pentru a fi ușor conexiune prin cablu de alimentare.
• Este prevăzut cu comutator de siguranță pentru întrerupătorul de declanșare dacă operatorul deschide secțiunea de alimentare ușă să funcționeze pe bara autobuzului.
SECȚIUNEA SOCULUI GENERATOR ELECTRIC
• Butonul de urgență √
Facilitate cu două fire pentru pornire / oprire √ de la distanță
• Ștecher pentru alimentare electrică √
• Conector multiplu pentru LTS √
ACCESORII OBTIONALE LA COMANDA PENTRU GENERATOR ELECTRIC GRW35Y - Disponibil numai la comandă:
Socket Kit tip SPKA2
3P + N + T 400V 63A n 1
3P + N + T CEE 400V 32A n 1
3P + N + T CEE 400V 16A n 1
2P + T CEE 230V 16A n 1
230V 16A SCHUKO n 1
Fiecare priză cu propriul său întreruptor de circuit
Protecție diferențială obișnuită pentru prize trifazate
Fiecare fază este prevăzută cu protecție la pământ
Sunt disponibile și alte combinații de soclu √
Suplimente:
Pentru a fi comandat cu echipamentul:
ECHIPAMENT DE CONTROL PENTRU JENET
Comutator cu frecvență dublă (50 / 60Hz) Υ400 / 230V 50Hz Υ480 / 277V 60Hz
DFS
Selectorul de tensiune Comută 2 postări (numai cu ACP / MPP și DFS)
Υ400 / 230V 50Hz
Υ480 / 277V 60Hz
ΥΥ208 / 120V 60Hz
VSS1
Selectorul de tensiune Comută 3 postări (numai cu ACP / MPP și DFS)
Υ400 / 230V 50Hz
Δ230V 3P 50Hz
Υ480 / 277V 60Hz
ΥΥ208 / 120V 60Hz
VSS2
Selectorul de tensiune Comută 2 poziții (numai cu ACP și DFS))
Υ400 / 230V 50Hz
ΔΔ230V 1P 50Hz
Υ480 / 277V 60Hz
VSS3
ACCESORII OBTIONALE LA COMANDA PENTRU GENERATOR ELECTRIC GRW35Y - OPȚIUNI ELECTRICE
Telecomanda prin IL-NT-GPRS + ANTENNA
Disponibil pentru
(ACP) RCG 16
Contacte de liberă tensiune cu modulul IL-NT-EFCPM2 + IRB8 placa releului (ACP) TLP 6
Protecție diferențială tip B ADI-B
Dispozitiv de monitorizare a izolației (înlocuiți standardul protecție diferențială)
IMD
SKS Secțiune personalizată SPKS
Iluminarea interioară a secțiunii de control (automat cu ușă intrerupator)
CLS
Sistem de iluminare cu baldachin intern cu comutator ICL manual
Calibrele analogice ale motorului (temperatura apei / presiunea uleiului) EAG
ACCESORII OBTIONALE LA COMANDA PENTRU GENERATOR ELECTRIC GRW35Y - OPȚIUNE MECANICĂ
Sistem de preîncălzire PHS
Conectare rapidă Conectori de combustibil QFC
Conectori Quick Fit în copertina QFC1
Filtru separator de apă WSP
Filtru aer HDF cu rezistență mare
Protecții pentru părți fierbinți HPP
Spargator de evacuare Arestor ATEX certificat ESA
Supapă de închidere a aerului ASV
GGS glisant glisant galvanizat
Cadre de bază Bumpers BFB
Accesorii
ACCESORII OBTIONALE LA COMANDA PENTRU GENERATOR ELECTRIC GRW35Y:
Remorcă rutieră RTR-B cu bara de tracțiune reglabilă pe înălțime •
RTR - Trailer Road •
STR - Remorcă site •
LTS - Comutator de transfer de sarcină [Accesorii pentru panoul de control automat ACP]
Panoul Switch Transfer Switch (LTS) operează comutarea alimentării între generatorul și rețeaua în aplicațiile de rezervă, care garantează alimentarea către încărcarea într-o perioadă scurtă de timp.
Este format dintr-un dulap autonom, care poate fi instalat separat de cel set generator. Controlul logic al comenzii de alimentare este alimentat de mijloacele Panoului de control automat (ACP) montat pe grupul generator, deci prin urmare, niciun dispozitiv logic nu este necesar pe panoul LTS.
Tip LTS ATyS_dM:
• Tip cutie: carcase din oțel
• Mod de instalare: Montat pe perete
• Ușă: ușa cu balamale închisă cu blocare dublă.
• Protecție împotriva ingresului: IP54
• Placi de glandă: Amovibile pe partea de sus și de jos
• Conexiuni: Jos / Jos
• Unitate motorie
• Indicatorul de poziție a comutatorului
• Selector auto / manual de capac
• Carcasă pentru mâner manual
• Mecanism de blocare
• Două întrerupătoare de întrerupere de sarcină montate una lângă alta
• Poliții 4
• Bobine duble auto-alimentate
• Tensiune (bobine): 230 / 240VAC (Tolleranță +/- 20% 176 / 288VAC)
• Frecvența Generator Electric 50 și 60 HZ
• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11
ACCESORII OBTIONALE LA COMANDA PENTRU GENERATOR ELECTRIC GRW35Y (numai pentru versiunea LTS ATyS_dM):
• ESB - Buton de oprire de urgență (instalat pe partea din față a panoului)
• APP - Protecție suplimentară IPXXB (plexiglas intern)
Technical | |
Model | GRW |
Tip | Portabil Inchirieri |
Tip combustibil | Diesel |
Tip curent | Trifazat |
Tip pornire | Electric |
AVR | Da |
Autonomie | 34 h |
Structura | Carcasa insonorizata |
Utilizare | Inchirieri |
Putere ( KVa ) | 39.00 |
Putere ( KW ) | 31.00 |
Lungime (mm) | 2000 |
Latime (mm) | 1200 |
Inaltime (mm) | 1582 |
Masa (Kg) | 1355 |
