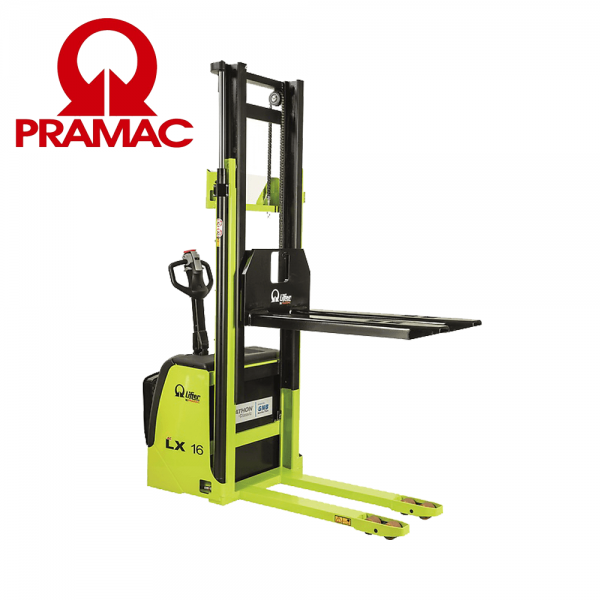

Stivuitor electric LX 16-25 LIFTER PRAMAC

STIVUITOR ELECTRIC LIFTER PRAMAC LX 16/25

DESIGNED FOR TOP PERFORMANCE

LX

The LX II edition is a strong and reliable partner which bridges the gap between low duty and heavy duty material handling daily operations. Due to its durability, low maintenance LX is suitable for environments as logistic centers, terminals, production and manufacturing areas. Also the new tiller arm equipped with fork lifting and lowering proportional control improves user-friendliness and maneuverability of the truck.

ZAPI CONTROLLER

AC technology guarantees more energy efficiency and longer battery charging duration, thus reducing maintenance cost. Furthermore the absence of brushes in the motor and the simpler motor structure increase system reliability.

TILLER EVOLUTION

Fully integrated ergonomic technopolymer tiller system including finger tip throttle and proportional fork controls, safety pushbutton, horn, turtle button, hour meter, battery status indicator as standard equipment.

TURTLE MODE SWITCH

Offered as standard, this function enables operating the truck in confined spaces: it allows the unit to travel with the tiller in upright position.

This function is activated by pressing the turtle button on the tiller and rotating the drive control throttle. The truck travels at limited speed.

Release the button to disable this function.

MANEUVERABILITY

The overall width has the same size than the Euro Pallet (800mm) allow the unit to work in narrow spaces and corridors, increase maneuverability and reducing the turning radius.

VISIBILITY

The wide mast and central driving position allow to have a great operator visibility

BATTERY COMPARTMENT

The separate battery compartment allow the installation of high capacity battery (225Ah - 300Ah). The battery inspection is easy and comfortable trought the battery cover with hinges. As option automatic battery refilling system can be supplied as the external high frequency battery charger that can be easilly plugged trough Anderson connector.

EASY MANTENANCE

Removing the strong cover allow to have the access to electric and hydraulic system as to the motorwheel and stabilizing wheels.

OPERATOR PLATFORM

The LX stacker can be equipped with cushioned stand-on foldable platform very useful for covering medium-sized distances and for intensive application.

MAST

Wide mast with sticker ruler enables the operator to easily check the forks elevation by sight.

Descriere

1.1 Producător LIFTER PRAMAC INDUSTRIAL

1.3 Comandă ELECTRIC

1.4 Poziţie operare Pedestru

1.5 Capacitate maximă Q Kg 1600

1.6 Distanţa la centrul de aplicare al sarcinii c mm 600

1.8 Sarcina de la osie la capătul furcilor x mm 820

1.9 Ampatament y mm 1436

Greutăţi

2.1 Greutate de operare (acumulator inclus) Kg 1025

2.1 Greutate de operare cu platformă - acumulator inclus Kg 1065

2.2 Sarcină osie, încărcare pe spate Kg 1665

2.2 Sarcină osie, încărcare pe faţă Kg 960

2.3 Sarcină osie, liber faţă Kg 706

2.3 Sarcină osie, liber spate Kg 319

Cauciucuri/Şasiuri

3.1 Cauciucuri: roţi direcţie CAUCIUC

3.1 Cauciucuri: roţi stabilizatoare - Faţă POLY.C.

3.1 Cauciucuri: transportoare cu role POLY.C.

3.2 Mărime cauciuc: roţi direcţie - Lăţime mm 101

3.2 Mărime cauciuc: roţi direcţie - Diametru mm 250

3.3 Mărime cauciuc: transportoare cu role - Diametru mm 82

3.3 Mărime cauciuc: transportoare cu role - Lăţime mm 70

3.4 Mărime cauciuc: roţi stabilizatoare faţă - Diametru mm 100

3.4 Mărime cauciuc: roţi stabilizatoare faţă - Lăţime mm 38

3.5 Dimensiune cauciuc: roti spate nr 4

3.5 Dimensiune cauciuc: roti fata nr 1x

3.6 Ecartament, faţă b10 mm 586

3.7 Ecartament, spate b11 mm 390

Dimensiuni

4.2 Înălţime, catarg coborât h1 mm 1765

4.4 Înălţime stivuitor h3 mm 2410

4.5 Înălţime, catarg ridicat h4 mm 2970

4.9 Height of tiller in drive position min h14 mm 990

4.9 Înălţime manetă în poziţia de deplasare, max h14 mm 1390

4.15 Înălţime, coborât h13 mm 90

4.19 Lungime globală l1 mm 1944

4.19 Lungime globală cu platformă coborâtă l1 mm 2528

4.19 Lungime globală cu platformă ridicată l1 mm 2068

4.20 Distanţa până la suprafaţa frontală a furcilor l2 mm 795

4.20 Distanţa până la suprafaţa frontală a furcilor cu

platforma coborâtă

l2 mm 1378

4.20 Distanţa până la suprafaţa frontală a furcilor cu

platforma ridicată

l2 mm 919

4.21 Lăţime globală b1 mm 800

4.22 Dimensiuni furcă - grosime s mm 70

4.22 Dimensiuni furcă - Lăţime e mm 170

4.22 Dimensiuni furcă - Lungime l mm 1150

4.24 Lăţime furcă transpalet b3 mm 644

4.25 Distanţa între furci b5 mm 560

4.32 Gardă la sol şi mijloc ampatament m2 mm 20

4.34 Lăţime culoar Ast mm 2365

4.34 Lăţime culoar cu platforma coborâtă Ast mm 2948

4.34 Lăţime culoar cu platforma ridicată Ast mm 2494

4.35 Rază de virare Wa mm 1613

4.35 Rază de virare cu platformă coborâtă Wa mm 2196

4.35 Rază de virare cu platforma ridicată Wa mm 1742

Performante

5.1 Viteză de deplasare cu incarcare Km/h 6.0

5.1 Viteză de deplasare fără incarcare Km/h 6.0

5.1 Viteză de deplasare cu incarcare şi platformă coborâtă Km/h 6.0

5.1 Viteză de deplasare fără incarcare şi platformă

coborâtă

Km/h 6.0

5.1 Viteză de deplasare cu încărcătură şi platformă

ridicată sau cu furci ridicate

Km/h 6.0

5.1 Viteză de deplasare fără incarcare şi platformă ridicată

sau cu furci ridicate

Km/h 6.0

5.10 Frână de serviciu REVERSE

CURRENT

BRAKING

Motoare electrice

6.6 Consum de energie în ciclu VDI kWh/h 1.17

8.4 Nivel sonor la nivelul urechii şoferului dB(A) 67

Elevare reziduală capacitate

Inalţimea de elevare (H3) 2500 mm Kg 1600
