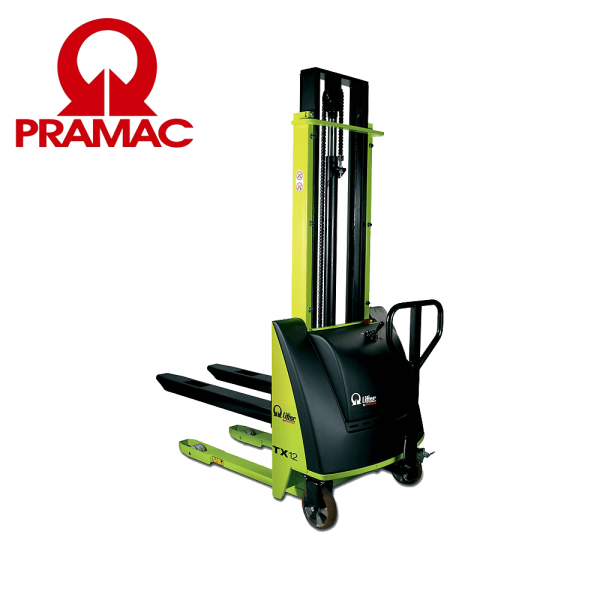

Transpalet electric cu ridicare STACKER TX 10-16 STRADDLE

STACKER SEMI_ELECTRIC TX 10/16 STRADDLE

LIFTER PRAMAC TX STRADDLE

Liza transpalet semi-electric, tractiune elctrica si ridicare hidraulica

THE RAISING POWER

The main feature of the Straddle series, which is available for the TX models, is the possibility to adjust the forks and the clamps for great versatility in the handling of loads of different sizes.

START KEY AND BATTERY CUT-OFF (ISOLATOR) SWITCH

The start key on the TX stacker performs a double function:

• switches the stacker on/off;

• is an emergency control, i.e. it completely stops battery power supply and thus prevents the lifting of forks.

FOOT BRAKE

The foot brake, which is available on the MX and TX machines, performs the parking brake function.

TILLER

• The plastic cover increases the ergonomic character of the handle thus rendering the raising and transport operations even “lighter”.

• The 3-position control lever (down, neutral, up) is positioned on the steering wheel to foster manoeuvrability.

ADJUSTABLE BUFFERS

The TX 12 version is equipped with adjustable buffers that minimize possible oscillation during lifting.

Descriere

1.1 Producător LIFTER

1.3 Comandă Manual

1.4 Poziţie operare Pedestru

1.5 Capacitate maximă Q Kg 1000

1.6 Distanţa la centrul de aplicare al sarcinii c mm 600

1.8 Sarcina de la osie la capătul furcilor x mm 755

1.9 Ampatament y mm 1130

Greutăţi

2.1 Greutate de operare (acumulator inclus) Kg 415

2.2 Sarcină osie, încărcare pe spate Kg 962

2.2 Sarcină osie, încărcare pe faţă Kg 453

2.3 Sarcină osie, liber faţă Kg 270

2.3 Sarcină osie, liber spate Kg 145

Cauciucuri/Şasiuri

3.1 Cauciucuri: roţi direcţie NOT

APPLICABLE

3.1 Cauciucuri: roţi stabilizatoare - Faţă RUBBER

3.1 Cauciucuri: transportoare cu role NYLON

3.3 Mărime cauciuc: transportoare cu role - Diametru mm 82

3.3 Mărime cauciuc: transportoare cu role - Lăţime mm 70

3.4 Mărime cauciuc: roţi stabilizatoare faţă - Diametru mm 200

3.4 Mărime cauciuc: roţi stabilizatoare faţă - Lăţime mm 50

3.5 Dimensiune cauciuc: roti spate nr 2

3.6 Ecartament, faţă b10 mm 620

3.7 Ecartament, spate minim b11 mm 1080

3.7 Ecartament, spate maxim b11 mm 1387

Dimensiuni

4.2 Înălţime, catarg coborât h1 mm 1970

4.3 Înălţime de lucru fără încărcătură h2 mm 1510

4.4 Înălţime stivuitor h3 mm 1510

4.5 Înălţime, catarg ridicat h4 mm 2045

4.9 Înălţime manetă în poziţia de deplasare, max h14 mm 1080

4.15 Înălţime, coborât h13 mm 35

4.19 Lungime globală l1 mm 1640

4.20 Distanţa până la suprafaţa frontală a furcilor l2 mm 640

4.21 Lăţime globală minimă b1 mm 750/1199

4.21 Lăţime globală maximă b1 mm 750/1504

4.22 Dimensiuni furcă - grosime s mm 35

4.22 Dimensiuni furcă - Lăţime e mm 100

4.22 Dimensiuni furcă - Lungime l mm 1000

4.24 Lăţime furcă transpalet b3 mm 825

4.25 Distanţa maximă între furci b5 mm 790

4.25 Distanţa minimă între furci b5 mm 230

4.26 Distanţa între picioare, min b4 mm 965

4.26 Distanţa între picioare, max b4 mm 1270

4.32 Gardă la sol şi mijloc ampatament m2 mm 40

4.34 Lăţime culoar Ast mm 2588

4.35 Rază de virare Wa mm 1790

Performante

5.10 Frână de serviciu NOT

APPLICABLE

Motoare electrice

8.4 Nivel sonor la nivelul urechii şoferului dB(A) 67

* Integrated battery and charger
