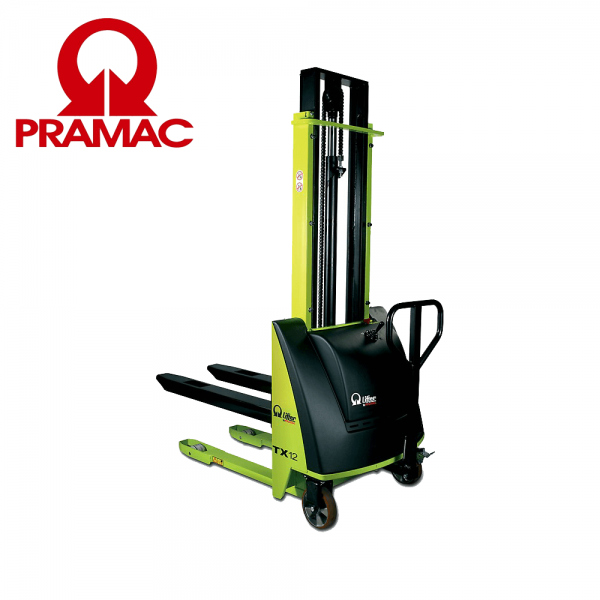

Transpalet electric cu ridicare STACKER TX 12-25

STACKER LIFTER PRAMAC SEMI-ELECTRIC

Transpalet electric cu ridicare hidraulica TX 12/25

THE RAISING POWER

MX – TX

The TX series stackers are characterized by manual traction and electrohydraulic lifting technology. These stackers are very steady and are suitable for lifting very heavy loads safely. Version 12 (1.2 t) includes polyurethane wheels as standard to reduce resistance and effort required even with full load capacity.

START KEY AND BATTERY CUT-OFF (ISOLATOR) SWITCH

The start key on the TX stacker performs a double function:

• switches the stacker on/off;

• is an emergency control, i.e. it completely stops battery power supply and thus prevents the lifting of forks.

FOOT BRAKE

The foot brake, which is available on the MX and TX machines, performs the parking brake function.

TILLER

• The plastic cover increases the ergonomic character of the handle thus rendering the raising and transport operations even “lighter”.

• The 3-position control lever (down, neutral, up) is positioned on the steering wheel to foster manoeuvrability.

ADJUSTABLE BUFFERS

The TX 12 version is equipped with adjustable buffers that minimize possible oscillation during lifting.

Descriere

1.1 Producător LIFTER

1.3 Comandă Manual

1.4 Poziţie operare Pedestru

1.5 Capacitate maximă Q Kg 1200

1.6 Distanţa la centrul de aplicare al sarcinii c mm 600

1.8 Sarcina de la osie la capătul furcilor x mm 780

1.9 Ampatament y mm 1155

Greutăţi

2.1 Greutate de operare (acumulator inclus) Kg 415

2.2 Sarcină osie, încărcare pe spate Kg 1122

2.2 Sarcină osie, încărcare pe faţă Kg 493

2.3 Sarcină osie, liber faţă Kg 301

2.3 Sarcină osie, liber spate Kg 114

Cauciucuri/Şasiuri

3.1 Cauciucuri: roţi direcţie NOT

APPLICABLE

3.1 Cauciucuri: roţi stabilizatoare - Faţă POLY.C.

3.1 Cauciucuri: transportoare cu role NYLON

3.3 Mărime cauciuc: transportoare cu role - Diametru mm 82

3.3 Mărime cauciuc: transportoare cu role - Lăţime mm 70

3.4 Mărime cauciuc: roţi stabilizatoare faţă - Diametru mm 200

3.4 Mărime cauciuc: roţi stabilizatoare faţă - Lăţime mm 50

3.5 Dimensiune cauciuc: roti spate nr 2

3.6 Ecartament, faţă b10 mm 720

3.7 Ecartament, spate b11 mm 410

Dimensiuni

4.2 Înălţime, catarg coborât h1 mm 1780

4.4 Înălţime stivuitor h3 mm 2410

4.5 Înălţime, catarg ridicat h4 mm 2985

4.9 Înălţime manetă în poziţia de deplasare, max h14 mm 1080

4.15 Înălţime, coborât h13 mm 90

4.19 Lungime globală l1 mm 1850

4.20 Distanţa până la suprafaţa frontală a furcilor l2 mm 700

4.21 Lăţime globală b1 mm 850

4.22 Dimensiuni furcă - grosime s mm 70

4.22 Dimensiuni furcă - Lăţime e mm 150

4.22 Dimensiuni furcă - Lungime l mm 1150

4.24 Lăţime furcă transpalet b3 mm 650

4.25 Distanţa între furci b5 mm 560

4.32 Gardă la sol şi mijloc ampatament m2 mm 20

4.34 Lăţime culoar Ast mm 2540

4.35 Rază de virare Wa mm 1760

Performante

5.10 Frână de serviciu NOT

APPLICABLE

Motoare electrice

8.4 Nivel sonor la nivelul urechii şoferului dB(A) 67

Elevare reziduală capacitate

Inalţimea de elevare (H3) 2500 mm Kg 1200

Battery and battery charger integrated
