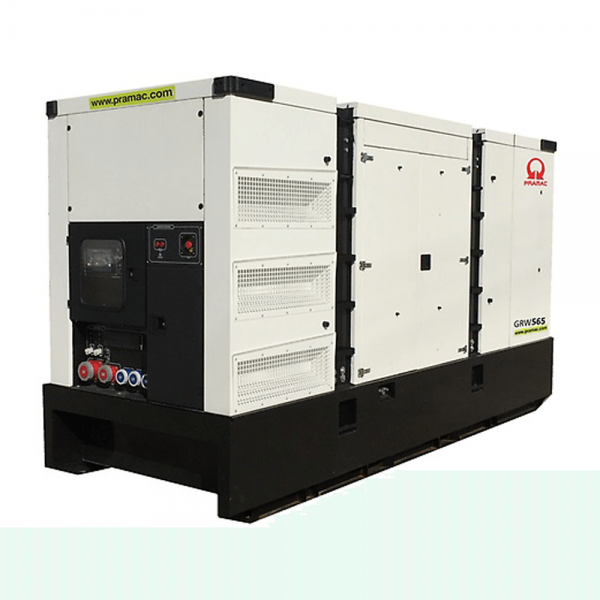

Generator electric GRW565V utilizare generator de inchiriat, acest Generator de curent, este de vanzare, este un generator de curent conceput special pentru a fi inchiriat

GRW565V Este un generator de curent conceput prin caracteristici specifice, special pentru inchiriere, carcasa speciala insonorizata, sasiu special, autonomie marita, stabilizare garantata pentru 400V 50Hz si 230V 50Hz

Generator de curent proiectat să funcționeze într-o mare varietate de aplicații unde este necesară alimentarea temporară. Versatilitate, eficiență ridicată, structura de rezistenta si sasiu speciale pentru folosinta in conditii grele, grad ridicat de protecție și emisii reduse de zgomot împreună cu ușurința accesului, ușor la întreținere face ca acest generator să stabilească soluția ideală pentru companii de închiriere. Asa cum masinile sunt fabricate pentru diferite aplicatii, unele pentru uz personal, altele pentru carat marfa, masini de curse, masini de teren, tot asa si generatoarele sunt concepute pentru anumite aplicatii, acest generator de curent este fabricat special pentru a fi inchiriat.

Putere nominală

Frecvența 50 Hz

Tensiunea 400 V

Fazele № 3

Factorul de putere cos ϕ 0,8

Putere de standby LTP 558.73 kVA

Putere de standby LTP 446,98 kW

Curent MAX 806 A

Putere primă PRP 500,00 kVA

Putere primă PRP 400,00 kW

Curent NOMINAL 722 A

Definiția evaluărilor (conform standardului ISO8528 1: 2005)

PRP - Putere primă:

Este definit ca fiind puterea maximă pe care un grup generator este capabil să o livreze continuu în timp ce furnizați o sarcină electrică variabilă atunci când funcționează pentru un număr nelimitat de ore pe an condițiile de operare convenite cu intervalele de întreținere și procedurile fiind efectuate ca prescris de producător. Puterea medie admisă de peste 24 de ore de funcționare nu trebuie depășește 70% din puterea primă.

LTP - Putere de funcționare pe timp limitat:

Este definit ca puterea maximă disponibilă, în condițiile de operare convenite, pentru care setul generator este capabil să livreze până la 500 de ore de funcționare pe an (a căror nu mai mult de 300 de ore) utilizare continuă), cu intervalele de întreținere și procedurile efectuate conform prescripțiilor de către producători. Nu este disponibilă o capacitate de suprasarcină.

Alimentare 60Hz 480V cu trei faze (cu supliment DFS)

Frecvența 60 Hz

Tensiunea 480 V

Faza № 3

Factorul de putere cos ϕ 0,8

Putere de așteptare LTP 644.96 kVA

Putere de așteptare LTP 515,97 kW

Curent MAX 776 A

Putere primă PRP 583.54 kVA

Putere primă PRP 466,83 kW

Curent NOMINAL 702 A

Specificații motor

Producător de motor Volvo

Model TAD1651GE

Sistem de răcire a motorului Apă

Nr. de cilindri și dispoziție 6 în linie

Deplasare 16120 cm³

Aspiratie Turbocharged

Guvernator de viteză Electronic

Capacitatea de ulei 34 l

Consumul de ulei de lubrifiere @ PRP (max) 0,1 %

Capacitate de răcire 60 l

Circuitul electric 24 V

Comutator de versiune [50 / 60Hz] DA

DATE MOTOR 50 Hz

[50Hz] Viteză de funcționare-turație nominală 1500

[50Hz] Nivel de emisie de evacuare Etapa IIIA

[50Hz] Consumul specific de combustibil 75% PRP 205 g / kWh

[50Hz] Consumul specific de combustibil 100% PRP 198 g / kWh

DATE MOTOR 60 Hz

[60Hz] Viteză de funcționare-turație nominală 1800

[60Hz] Optimizarea emisiilor de evacuare pentru nivelul EPA (EPA) Nivelul 3

[60Hz] Consumul specific de combustibil 75% PRP 195 g / kWh

[60Hz] Consum specific de combustibil 100% PRP 200 g / kWh

ECHIPAREA MOTORULUI

Standarde

Performanța motorului corespunde ISO 3046, BS 5514 și DIN 6271. Puterea de putere garantată în intervalul 0 până la + 2% condiții ambientale nominale la livrare. Evaluările se bazează pe ISO 8528. Viteza motorului care guvernează în conformitate cu ISO 8528-5.

Motor și bloc

• Bloc de cilindri din fontă optimizat, cu distribuție optimă a forțelor

• Garnituri umede, înlocuibile ale cilindrilor

• Suprafețe de rulment întărite cu inducție de arbore cotit și fileuri cu șapte rulmenți pentru o încărcare moderată pe rețea și rulmenți de înaltă calitate

• Inele de compresie de bază pentru cheie de lungă durată

• Ghiduri și scaune de supapă înlocuibile

• Tije de conectare conice pentru o durată de viață crescută a pistonului

• Peste arborele cu came și patru valve pe cilindru

Sistem de alimentare

• injectoare electronice

• Prefiltru combustibil cu separator de apă și indicator de alarmă / combustibil-apă

• Filtru de combustibil fin cu pompă de alimentare manuală și comutator de presiune a combustibilului

Sistem de ungere

• Racitor de ulei cu debit complet

• Filtru de ulei rotativ de unică folosință, pentru o filtrare foarte ridicată

• Pompă de ulei lubrifiant tip angrenaj, transmisie transmisă de transmisie

Sistem de răcire

• Răcire eficientă cu un control precis al lichidului de răcire printr-o conductă de distribuție a apei în blocul cilindrilor.

Termostat fiabil cu mânecă cu cădere de presiune minimă

• Pompă de răcire antrenată cu centură cu un grad ridicat de eficiență

Specificațiile alternatorului

Alternator LEROY SOMER

Model LSA 47.2 M7

Tipul fără perii

Clasa H

Protecție IP 23

Polonezi 4

Conductele de înfășurare 12

Sistem de reglare a tensiunii electronice

AVR R 450 standard

Toleranță de tensiune 0,5 %

ADAPTARI SPECIALE LA CERERE

Alternatorul este proiectat pentru a fi potrivit pentru aplicațiile generatoare tipice, cum ar fi: backup, aplicații marine, închirieri, telecomunicații etc.

VARIANTA RAPORTULUI ELECTRIC

● Izolare clasa H

● Înfășurare standard cu 12 fire reîncărcabile, pas 2/3, tip nr. 6.

● Domeniu de tensiune:

- 50 Hz: 220 V - 240 V și 380 V - 415 V

- 60 Hz: 208 V - 240 V și 380 V - 480 V

● Eficiență ridicată și capacitate de pornire a motorului.

● Suprimarea interferenței R 791 conform standardului EN 55011 grupa 1 clasa B standard pentru zona europeană (marcaj CE).

SISTEMUL DE EXCITARE ȘI REGULAMENT

● Sistem de excitare: AREP

● Tensiune A.V.R .: R 450

STRUCTURA MECANICĂ RANFORSATĂ

● Ansamblu rigid compact pentru a rezista mai bine la vibrațiile generatorului.

● Cadru din oțel

● Bride și scuturi din fontă.

● monobloc conceput pentru a fi potrivit pentru motoarele cu căldură.

● Rulment de echilibrare cu jumătate de cheie.

● Sigilat pentru rulment cu bile de viață.

SISTEM DE PROTECȚIE SUIT PENTRU MEDIU

● LSA este IP 23.

● Standard de protecție la înfășurare: pentru medii curate cu umiditate relativă ≤ 95%, inclusiv medii marine interioare.

● Sistem de protecție la înfășurare 2: izolație consolidată pentru mediu tropical (atmosferă abrazivă), închiriere (cu excepția zonei de coastă), umiditate relativă> 95%

CONFORM STANDARDELOR INTERNAȚIONALE

Alternatorul LSA este conform cu standardele și reglementările internaționale principale:

- IEC 60034, NEMA MG 1.32-33, ISO 8528-3, CSA / UL 1146 (UL 1004 la cerere), reglementările marine etc.

Poate fi integrat într-un generator marcat CE.

LSA este proiectat, fabricat și comercializat într-un mediu ISO 9001 și ISO 14001.

Echipament Genset

BALDACHIN

Copertina pictată în RAL9016 formată din panouri modulare cu spray de sare testat 1000h + tablă metalică zincată rezistentă, cu uși de acces pe fiecare parte cu garnituri de înaltă calitate și mânere blocabile pentru o întreținere ușoară și service.

SUPERSILENTIOS

Izolare fonică cu material de izolare fonică lavabil și ignifug.

Silențiator Exaust integrat în forma grupului cu clapă ploaie plată.

CADRU DE BAZĂ

Baza grea garantează cele mai înalte standarde de durabilitate și rezistență, vopsit folosind un proces de acoperire cu pulbere de înaltă calitate (spray de sare testat 1000 + h rezistenţă).

Complet integrat, capabil să rețină 110% din totalul lichidelor, cadrul de bază este prevăzut cu buzunare integrate pentru furculiță pentru o manevrabilitate ușoară și poziționarea site-ului.

REZERVOR DE COMBUSTIBIL

Rezervor de combustibil metalic integrat complet cu dublu punct de umplere (unul pe fiecare parte)

TAVĂ DE PROBĂ LA SCURTĂ CU SENSOR DETECTOR

Verificarea scurgerilor de fluide în tava antiefracție.

VALVE DE COMBUSTIBIL (6 CALE)

Sistem conceput pentru utilizarea combustibilului din rezervorul extern și crește autonomia generator

Pompa de scurgere cu ulei de lubrifiant

Simte mai ușor schimbarea uleiului de motor

PUNCTUL DE ÎNCĂRCARE UNIC

Acces ușor prin cârlig și mâner încorporat (disponibil pe ambele părți)

BUMPER PLASTIC

Protecții pentru transport și stocare

INTERRUPTOR MANUAL BATERIE

IMPAMANTARE

Legatura la pământ cu cablu fixat în grupul electric

DEȚINĂTOR DOCS

Cutie intenală pentru documente, manuale și desene electrice

Date dimensionale

Lungime (L) 4630 mm

Latime (W) 1600 mm

Înălțime (H) 2465 mm

Greutate uscată 5690 Kg

Material rezervor de combustibil Metal

Capacitatea rezervorului de combustibil 1500 l

Autonomie

[50Hz] Consumul de combustibil 75% PRP 79,83 l / h

[50Hz] Consumul de combustibil 100% PRP 102,37 l / h

[50Hz] Timp de rulare 75% PRP 18.79 h

[50Hz] Timp de rulare 100% PRP 14.65 h

[60Hz] Consumul de combustibil 75% PRP 90,24 l / h

[60Hz] Consumul de combustibil 100% PRP 122.14 l / h

[60Hz] Timp de rulare 75% PRP 16.62 h

[60Hz] Durată de funcționare 100% PRP 12.28 h

Nivel de zgomot 50Hz

Nivelul de zgomot garantat (LWA) 102 dB (A)

Nivelul presiunii zgomotului 1 m 82 dB (A)

Nivelul presiunii zgomotului 7 m 72 dB (A)

Date de instalare

[50Hz] Aer de răcire 600,00 m³ / min

[50Hz] Debit de gaz de evacuare PRP 76 m³ / min

[50Hz] Temperatura gazului de evacuare LTP 523 ° C

[60Hz] Aer de răcire 749,00 m³ / min

[60Hz] Debit de gaz de evacuare PRP 94 m³ / min

[60Hz] Temperatura gazului de evacuare LTP 487 ° C

Disponibilitatea panoului de control

PANEL DE CONTROL AUTOMAT ACP

PANEL MODULAR PARALLEL MPP

ACP - Panou de control automat

Montat pe grupul electric, complet cu unitatea de control digital (AC-03) pentru monitorizare, controlul și protecția setului generator, protejat prin uși cu blocare mâner.

SECȚIUNEA DE CONTROL

• Comutator selector ON / OFF

• Buton de urgență

• Protecție diferențială cu comutator intern

• Încărcător de baterie 5A.

• Potentiometru pentru reglare tensiune (intern)

• AVR alternator (cablare cu un singur plug)

Unitate de control (AC-03)

- Set generator: tensiune, curent, frecvență.

- Putere set generator (kVA - kW - kVAr - Cos φ).

- Tensiunea principala.

- Contor ore.

- Voltajul bateriei.

- Viteza motorului r.p.m.

- Nivelul combustibilului (%), temperatura motorului, presiunea uleiului

OBTIONALE LA COMANDA:

- Patru moduri de funcționare: OFF - Pornire manuală - Pornire automată - Test automat.

- Buton pentru forțarea contactorului principal sau a contactorului Genset.

- Butoane apăsate: pornire / oprire, resetare defect, sus / jos / pagină / intrare selecție.

- Alarmă acustică.

- RS232 Port de comunicare.

Protecție:

- Protecții motor: nivel scăzut de combustibil, presiune scăzută a uleiului, temperatură ridicată a motorului,

- Protecție pe ansamblu: sub / supra tensiune, suprasarcină, sub / peste tensiune a bateriei; defectarea încărcătorului bateriei Instrumente suplimentare (analogice)

- Contorul nivelului de combustibil

- Contor mecanic de ore

SECȚIUNEA PUTERII

• Integrează întrerupător modular cu 4 poli, nominal corespunzător termic și suprasarcini magnetice.

• Bara mare și robustă, cu trecerea cablurilor care se deschide din partea de jos pentru a fi ușor conexiune prin cablu de alimentare.

• Este prevăzut cu comutator de siguranță pentru întrerupătorul de declanșare dacă operatorul deschide secțiunea de alimentare ușă să funcționeze pe bara autobuzului.

SECȚIUNEA SOCULUI

Facilitate cu două fire pentru pornire / oprire √ de la distanță

• Ștecher pentru alimentare electrică √

• Conector multiplu pentru LTS √

SUPLIMENTARE - Disponibil numai la comandă:

Socket Kit tip SPKB1

3P + N + T CEE 400V 125A n 1

3P + N + T 400V 63A n 1

3P + N + T CEE 400V 32A n 1

3P + N + T CEE 400V 16A n 1

2P + T CEE 230V 16A n 1

230V 16A SCHUKO n 1

Fiecare priză cu propriul său întreruptor de circuit

Protecție diferențială obișnuită pentru prize trifazate

Fiecare fază este prevăzută cu protecție la pământ

Sunt disponibile și alte combinații de soclu √

MPP - Panou paralel modular

Montat pe grupul electric, complet cu unitatea de control digital InteliVision5 pentru monitorizare, control, protecție și partajare a încărcării pentru seturi de gene unice și multiple care operează în moduri de așteptare sau paralele (până la 32 de seturi de gene în insulă).

SECȚIUNEA DE CONTROL

• Comutator selector ON / OFF

• Buton de urgență

• Protecție diferențială cu comutator intern

• Încărcător de baterie 5A.

• Potentiometru pentru reglare tensiune (intern)

• AVR alternator (cablare cu un singur plug)

Unitate de control InteliVision5 (afișare TFT color 5,7 ”320 × 240 pixeli)

Măsuri majore disponibile:

- Grup generator: tensiune, curent, frecvență, contor de ore

- Generator de putere: kVA, kW, kVAr, Cos φ, kWh, kVAh.

- Surse: Tensiune, Curent, Frecvență, kW, kVAr, Cos φ.

- Motor: viteză (r.p.m.), temperatură, presiune ulei

- Nivel combustibil, Tensiune baterie

OBTIUNI LA COMANDA:

- Moduri de funcționare: OFF, funcție AMF, Single Parallel to Main Island Island,

O singură aplicație AMF paralelă cu rețea, Aplicație multipla insulă.

- Butoane: pornire / oprire, resetare defect, sus / jos / pagina / intrare selecție.

- Alarmă acustică.

Protecţie:

- Protecții motor: nivel scăzut de combustibil, presiune scăzută a uleiului, temperatură ridicată a motorului.

- Protecții genset: sub / supra tensiune, suprasarcină, sub / supra frecvență, pornire defecțiune, sub / peste tensiunea bateriei

- Altele: supra-curent, scurtcircuit, putere inversă, defecte la pământ.

Instrumente suplimentare (analogice)

- Contorul nivelului de combustibil

- Contor mecanic de ore

SECȚIUNEA PUTERII

• Integrează întrerupătorul de caz modelat cu 4 poli motorizat corespunzător supraîncărcări termice și magnetice

• Bara bare mare și robustă, cu trecerea cablurilor care se deschide din partea de jos pentru a fi ușor conexiune prin cablu de alimentare.

• Este prevăzut cu comutator de siguranță pentru întrerupătorul de declanșare dacă operatorul deschide secțiunea de alimentare ușă să funcționeze pe bara autobuzului.

SECȚIUNEA SOCULUI

• Conector multi-pin pentru rulare paralelă √

Facilitate cu două fire pentru pornire / oprire √ de la distanță

• Ștecher pentru alimentare electrică √

SUPLIMENTARE - Disponibil numai la comandă:

Socket Kit tip SPKB1

3P + N + T CEE 400V 125A n 1

3P + N + T 400V 63A n 1

3P + N + T CEE 400V 32A n 1

3P + N + T CEE 400V 16A n 1

2P + T CEE 230V 16A n 1

230V 16A SCHUKO n 1

Fiecare priză cu propriul său întreruptor de circuit

Protecție diferențială obișnuită pentru prize trifazate

Fiecare fază este prevăzută cu protecție la pământ

Sunt disponibile și alte combinații de soclu √

Suplimente:

Pentru a fi comandat cu echipamentul:

ECHIPAMENT DE CONTROL PENTRU JENET

Comutator cu frecvență dublă (50 / 60Hz) Υ400 / 230V 50Hz Υ480 / 277V 60Hz

DFS

OPȚIUNI ELECTRICE

Telecomanda prin IL-NT-GPRS + ANTENNA Disponibil pentru (ACP) RCG 16

Contacte de tensiune gratuită cu modulul IL-NTEFCPM2 + Placă releu IR-B8

(ACP) TLP 6

Prin telecomanda prin InternetBridge-NT (numai cu MPP) RCG 13

Contacte de tensiune gratuită cu modulul IGS-PTM + Placă releu IR-B8 (numai cu MPP) TLP 4

Protecție diferențială tip B ADI-B

Dispozitiv de monitorizare a izolației (înlocuiți standardul protecție diferențială)

IMD

SKS Secțiune personalizată SPKS

Iluminat interior al secțiunii de control (automat cu comutator de ușă)

CLS

Sistem de iluminare cu baldachin intern cu manual intrerupator

ICL

Calibrele analogice ale motorului (temp. Apă / ulei presiune)

EAG

OPȚIUNE MECANICĂ

Sistem de preîncălzire PHS

Conectare rapidă Conectori de combustibil QFC

Conectori Quick Fit în copertina QFC1

Filtru separator de apă WSP

Filtru aer HDF cu rezistență mare

Protecții pentru părți fierbinți HPP

Spargator de evacuare Arestor ATEX certificat ESA

Supapă de închidere a aerului ASV

GGS glisant glisant galvanizat

Cadre de bază Bumpers BFB

LTS - Comutator de transfer de sarcină [Accesorii pentru panoul de control automat ACP]

Panoul Switch Transfer Switch (LTS) operează comutarea alimentării între generatorul și rețeaua în aplicațiile de rezervă, care garantează alimentarea către încărcarea într-o perioadă scurtă de timp.

Este format dintr-un dulap autonom, care poate fi instalat separat de cel set generator. Controlul logic al comenzii de alimentare este alimentat de mijloacele Panoului de control automat (ACP) montat pe grupul generator, deci prin urmare, niciun dispozitiv logic nu este necesar pe panoul LTS.

Tip LTS ATyS_D:

• Tip cutie: carcase din oțel

• Mod de instalare: Montat pe perete <400A; Podea => 630A

• Ușă: ușa cu balamale închisă cu blocare dublă.

• Protecție împotriva ingresului: IP43

• Placi de glandă: Amovibile pe partea de sus și de jos

• Conexiuni: Jos / Jos

• Unitate motorie

• Placi de glandă: Amovibile pe partea de sus și de jos

• Conexiuni: Jos / Jos

• Unitate motorie

• Indicatorul de poziție a comutatorului

• Selector auto / manual de capac

• Carcasă pentru mâner manual

• Mecanism de blocare

• Două întrerupătoare de întrerupere montate una lângă alta

• Poliții 4

• Bobine duble auto-alimentate

• Tensiune (bobine): 208 / 277VAC (toleranță +/- 20% 166 / 333VAC)

• Frecvența 50 și 60 HZ

• Interfață ATyS D10, fixată pe ușă pentru indicarea stării: Două lumini de indicat prezența de tensiune a rețelei și a generatorului de motorină; Două lumini pentru comutator poziţie; Mod de funcționalitate (auto / manual) și protecție de acoperire IP65.

• Conform cu IEC 60947-3, EN 61439-6-1 și GB 14048-11

SUPLIMENTE LTS DISPONIBILE LA CERERE:

• ESB - Buton de oprire de urgență (instalat pe partea din față a panoului)

• APP - Protecție suplimentară IPXXB (plexiglas intern)
